Мечтаете о удобстве автоматизированных ворот? Узнайте, как сделать электропривод для ворот своими руками: особенности выбора, монтажа и необходимые элементы. В нашей статье также представлены чертежи для создания автоматических распашных ворот, чтобы сделать процесс установки проще и доступнее для всех.

Возвращаясь с работы в загородный дом в непогоду, многие не хотели бы выходить из машины для того, чтобы въехать во двор своего дома. По этой причине были придуманы автоматические ворота для удобства. Однако высокие цены на подобные механизмы побуждают некоторых домовладельцев сделать привод для распашных ворот своими руками. Чертежи находят или делают самостоятельно, применив смекалку и трудолюбие, такие мастера вносят значительный вклад в экономию семейного бюджета.

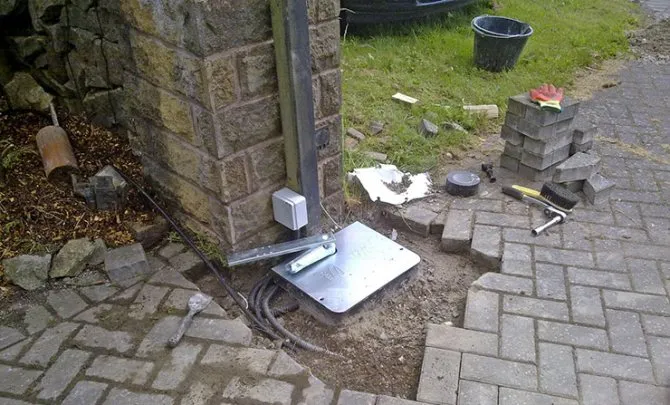

привод

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

откатные;
распашные;
гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

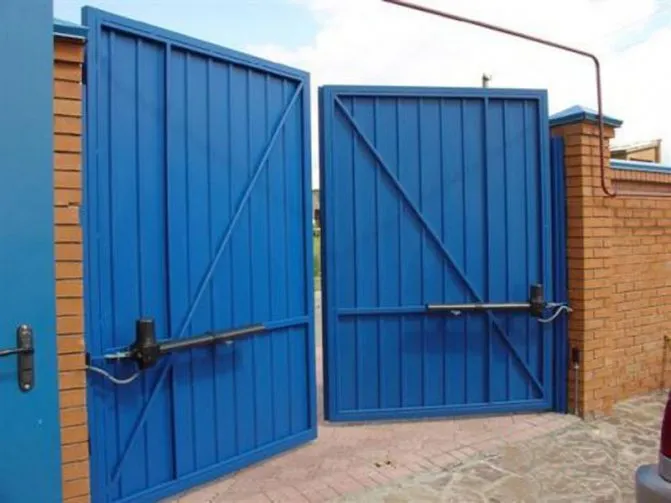

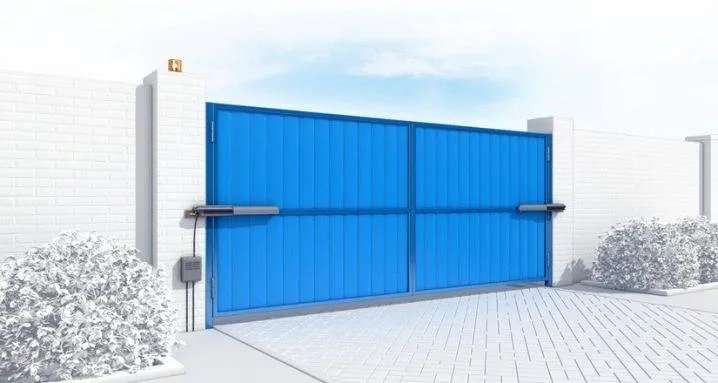

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

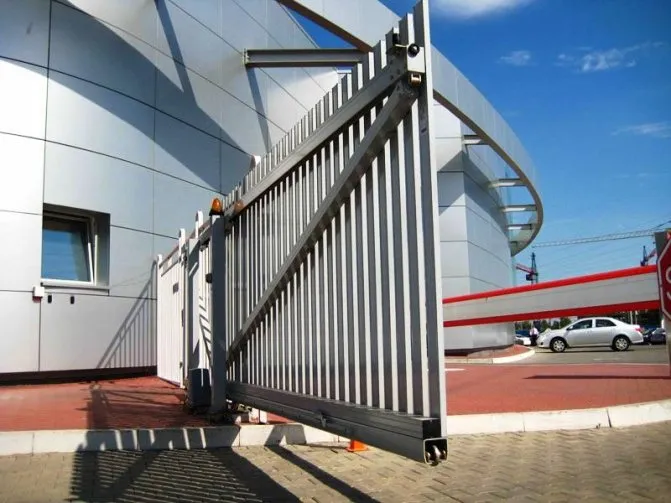

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

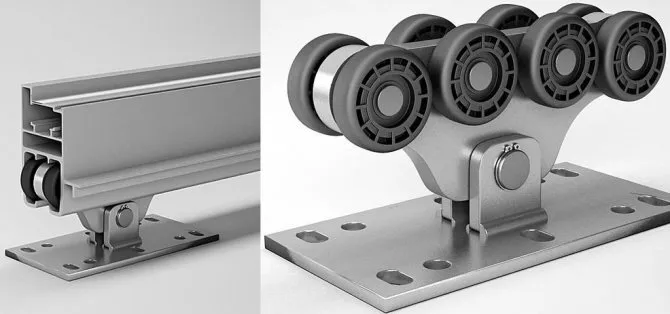

Система «ролик-направляющая» для откатных ворот консольного типа
рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны

Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью

Однако если смазать редуктор, он не будет замерзать.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

с помощью кривошипно-шатунного механизма;
винтовой или червячной передачей;
посредством рейки и зубчатого колеса;
цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

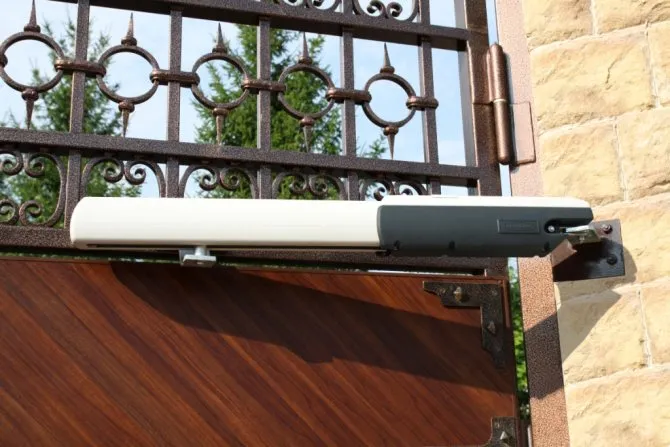

Заводской привод линейного типа

Чаще всего используют линейные приводы — их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов — они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

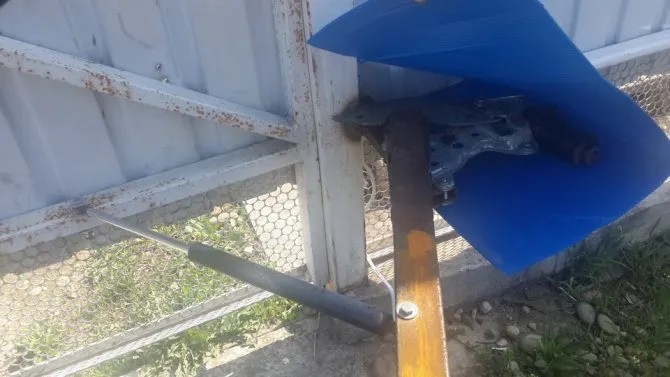

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

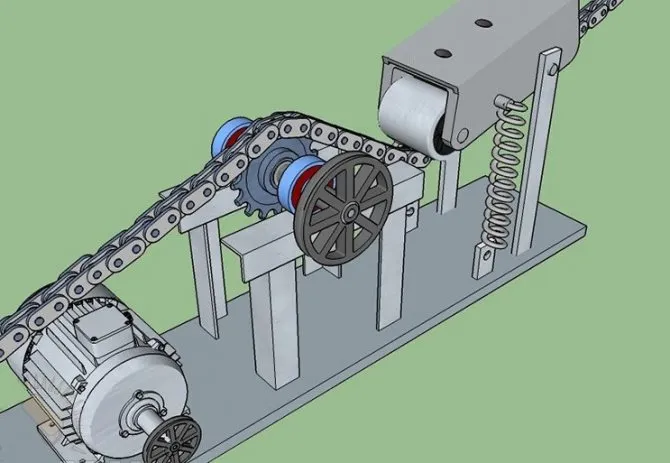

Схема самодельного привода для откатных ворот

Самостоятельная сборка автоматики

Установка распашных ворот
Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

По завершении монтажа автоматический механизм помещается в защитный кожух.

Монтаж и настройка привода

Для установки привода к столбам и створкам необходимо приварить обычные П-образные кронштейны, которые будут обеспечивать подвижное соединение.

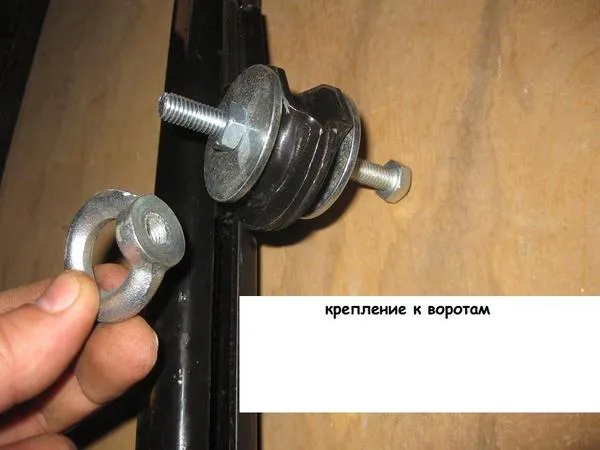

Узел сопряжения привода и створки ворот

В качестве оси вращения лучше всего использовать калёные болты диаметром 8–10 мм. Оцинкованные китайские метизы из ближайшего строймага лучше не использовать — слишком мягкая сталь будет быстро изнашиваться, а это не способствует надёжности и безопасности.

А теперь — несколько полезных советов по установке и настройке привода от специалистов, которые занимаются монтажом автоматических ворот:

устройство устанавливается электромотором и рычагом вниз, лучше всего по верхнему краю полотна;
в первую очередь выполняют крепление механизма к столбам, а затем — к створкам ворот;
после монтажа привода ворота необходимо открыть вручную и настроить работу концевых выключателей;
электропитание следует подключать при заблокированном приводе;
для того чтобы избежать поломки электродвигателя при блокировании створок, в электрическую схему вводят устройство, отключающее сеть при резком возрастании силы тока;
на видном месте устанавливают сигнальную лампу, которая будет включаться при подаче напряжения на электромоторы.

После монтажа проверяют плавность открывания и чёткость срабатывания «концевиков». Электромотор и редуктор защищают от осадков при помощи кожухов, которые можно сделать из подручных средств.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

Опорная коробка.
Рулонное полотно.
Направляющие.
Петли.
Валы.
Регулирующие баланс пружинные системы.
Подвесы.
Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

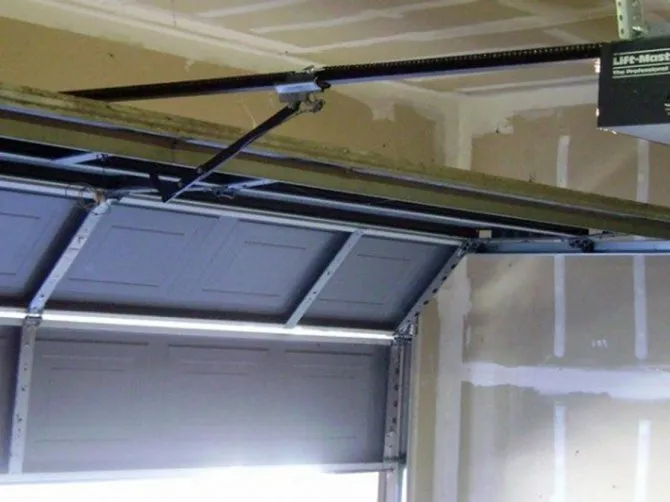

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

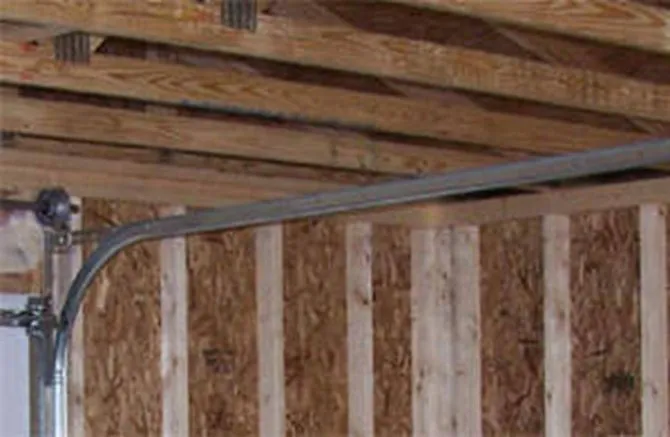

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

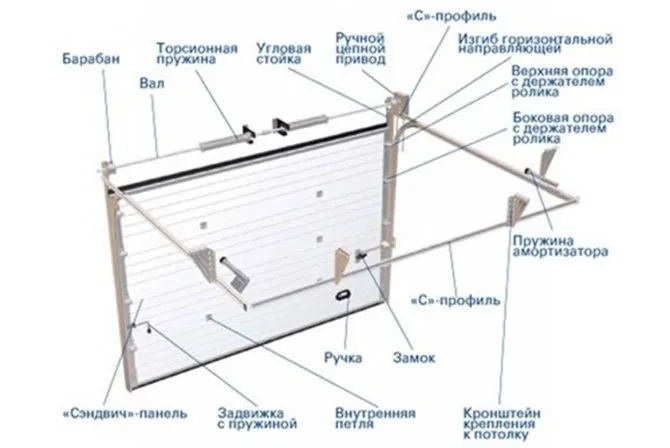

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

Распахивающиеся (4).
Из сэндвич-панелей (секции, 1).
С подъемно-поворотным механизмом (2).
Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

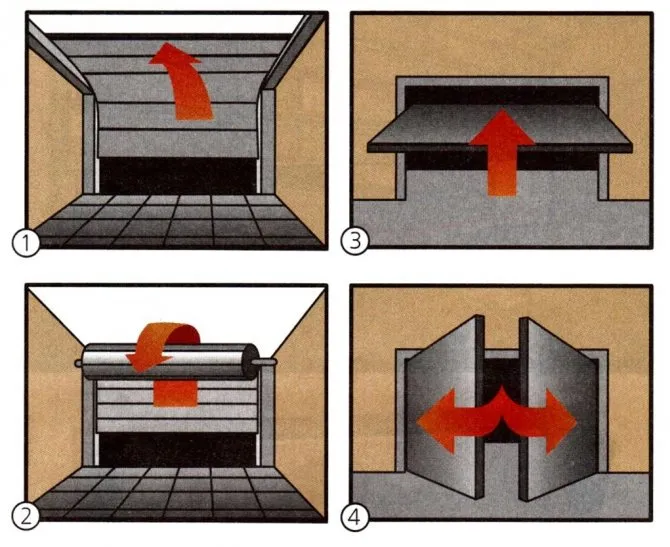

Разновидности типов конструкций

Видео: распашные ворота с самодельным электрическим приводом

Для человека, умеющего обращаться со сварочным аппаратом и «болгаркой», изготовление въездных или гаражных ворот — дело обыденное. Совсем другое дело — автоматизация процесса их открывания. Многие пасуют перед более сложной конструкцией из-за отсутствия привода, других пугает электрическая часть. Тем не менее сделать надёжную, работоспособную систему открывания несложно. Главное, чтобы её механизм соответствовал типу створок и их весу.

Автор: Виктор Каплоухий
Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью:

(35 голосов, среднее: 4.4 из 5)
Поделитесь с друзьями!

Материалы, инструменты для установки

профтрубы с сечением 60х30 мм и 40х30 мм;
швеллер или профильная труба с сечением от 10х10 см;
декоративная обшивка – профнастил, дерево, сэндвич-панели;
кирпич для стоек;
арматура 14 мм в диаметре;
электроды для сварки частей сооружения;
щебень, цемент и песок для приготовления раствора;
грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
изоляционные ПВХ-трубки;
электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.
