Откройте для себя лучшие программы для BIM-проектирования в нашей новой подборке! Эти мощные инструменты предоставят строителям все необходимые функции для эффективного проектирования и управления проектами. Изучите наши рекомендации и выберите идеальную программу для строителей, чтобы достичь высокой производительности и качества в каждом проекте!

Современные технологии кардинально меняют даже консервативные отрасли, такие как строительство. Программы для BIM-проектирования произвели настоящую революцию в этой сфере. Они заставили пересмотреть подход к проектированию, строительству и эксплуатации зданий и связали между собой эти этапы. Создано и активно используется большое количество специального ПО. Мы рассмотрим лучшее из него, и благодаря нашему обзору вы сможете выбрать подходящее приложение.

Содержание

  1. Специфика программ для BIM-проектирования
  2. Лучшие БИМ-программы
  3. Какую программу выбрать

Специфика программ для BIM-проектирования

Программы для BIM-моделирования — разновидность систем автоматизированного проектирования (САПР). Такое программное обеспечение позволяет создавать чертежи и визуализировать будущие конструкции в 3D.

BIM — Building Information Modeling, или «информационное моделирование зданий». Оно подразумевает подход, при котором здание воспринимается как система. Создается и регулярно обновляется полная база сведений об объекте и отдельных его элементах. Параллельно делаются чертежи, схемы и трехмерная визуализация.

БИМ-системы позволяют проектировать здания, управлять строительством и эксплуатацией. Приложение рассчитывает прочность конструкции, остаточный ресурс и затраты. При этом учитываются местные особенности: климат, свойства грунта, действующие строительные нормы и прочее.

Такой софт используют инженеры, конструкторы и строители. Если у вас нет специальной подготовки, вы все равно можете разработать проект собственного дома. Приложения для ПК вроде Дизайн Интерьера 3D рассчитаны на не специалистов. В них можно создавать планировку, продумывать интерьер и составлять смету для ремонта. Скачайте Дизайн Интерьера 3D и попробуйте бесплатно прямо сейчас.

Специфика программ для BIM-проектирования

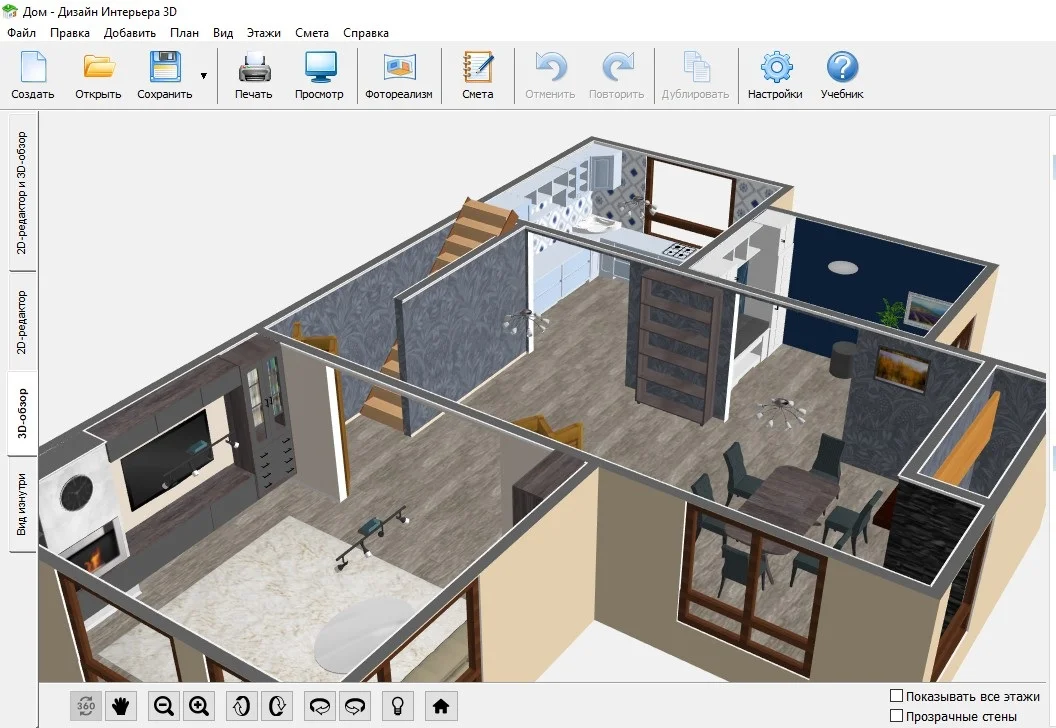

Проект сделан в программе Дизайн Интерьера 3D

Лучшие БИМ-программы

Следующее ПО много лет присутствует на рынке. Оно завоевало признание профессионалов и регулярно используется в проектах различной сложности: от небольших домов до огромных торговых центров и спортивных комплексов.

Archicad

Одна из первых программ для БИМ-проектирования, которая появилась еще в 1980-х годах. Приложение активно развивается с учетом актуальных стандартов и запросов индустрии. При этом в нем появляются новые инструменты и функции.

В Archicad здания создаются из определенных элементов: стен, колонн, перекрытий, крыш и других. В приложение есть наборы этих конструкций из числа наиболее востребованных. Например, можно выбрать наклонные или вертикальные колонны, их сечение: круглое, прямоугольное и заданное пользователем.

Позволяет настраивать свойства и характеристики используемых элементов. Изменения в чертежах и параметрах автоматически вносятся в расчеты, документацию и визуализацию. Есть возможность командной и удаленной работы. В этом случае информация хранится на сервере. Пользователи могут знакомиться с документацией и вносить изменения. Данные синхронизируются, поэтому участвующие в проекте гарантированно получают актуальную версию чертежей.

Плюсы:

  • Учитывает российские стандарты и официальные нормативы;
  • отдельные инструменты для подготовки чертежей и документации к печати;
  • качественная 3D-визуализация.

Минусы:

  • Высокая стоимость;
  • ориентирована на работу со встроенным набором конструкций — сложно проектировать нестандартные сооружения;
  • сложно создавать несколько вариантов одного и того же объекта (обычно заказчику предлагается на выбор несколько проектов).

Лучшие БИМ-программы

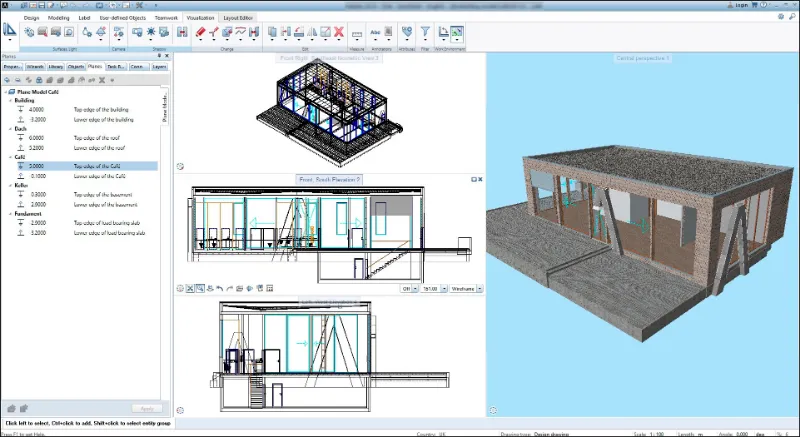

Allplan

BIM-программа, в которой есть отдельные модули для создания архитектурных решений, разработки инфраструктуры, коммуникаций, расчета отдельных элементов, оценки стоимости и прочего. Предложенный функционал успешно покрывает весь жизненный цикл здания: от эскизных набросков перед проектированием до многолетней эксплуатации.

В Allplan включены инструменты для реконструкции существующего объекта. Процедура существенно упрощается, если здание проектировалось, строилось и обслуживалось при помощи этой программы. В этом случае потребуется минимум усилий, чтобы правильно объединить старые элементы с новыми конструкциями.

Плюсы:

  • Полный и качественный перевод на русский язык;
  • возможность подключения стороннего ПО;
  • поддерживается совместная работа.

Минусы:

  • Инструменты для создания электросетей недостаточно проработаны;
  • плохо продуманы средства администрирования, когда объектом занимаются несколько специалистов;
  • плохо реализован экспорт материалов в DWG-формате.

программы для BIM проектирования

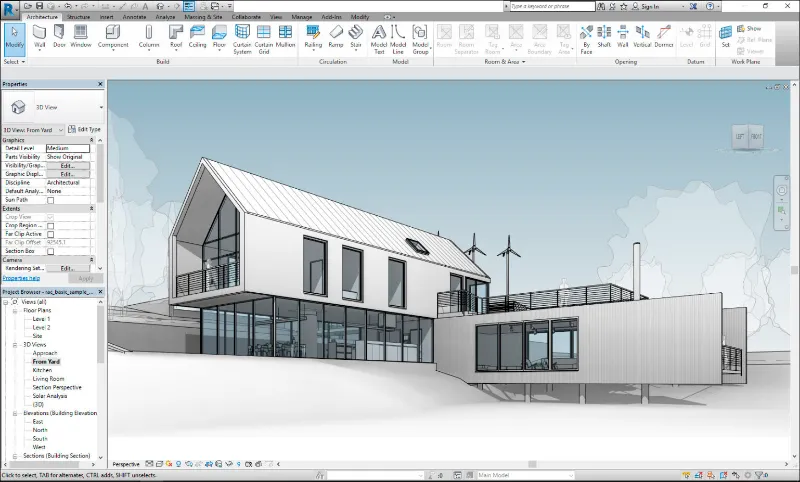

Revit

САПР от Autodesk — мирового лидера в сегменте CAD-систем и софта для 3D-моделирования. В приложении учитываются реалии строительной отрасли: все изменения можно вносить максимально быстро, и на любом этапе возможно большое число правок и замечаний. Эти проблемы решаются за счет автоматизации и продуманного процесса проектирования.

Конструкция разбивается на этажи и блоки, которые составляют основу здания. Далее из готовых шаблонов создается трехмерная модель. Добавляются дополнительные элементы, и сооружение проверяется на соответствие нормативам. При необходимости можно добавлять комментарии и аннотации, выделять цветом разные варианты одних и тех же элементов.

Плюсы:

  • Можно настраивать отображение чертежей — выбирать цвета, варианты штриховки, толщину линий;
  • удобная и быстрая навигация по всем параметрам объекта;
  • совместимость с другим софтом от Autodesk.

Минусы:

  • Медленно запускается и отрисовывает чертежи и модели в области предпросмотра;
  • в приложение не добавлены российские строительные нормы;
  • нет обратной совместимости — файлы, созданные в актуальной версии Revit, не открываются или некорректно отображаются в более старой версии.

российские программы для БИМ проектирования

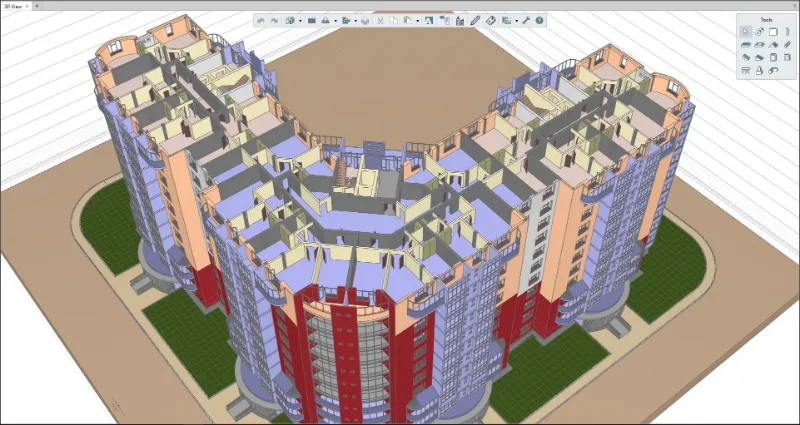

Renga

Российская программа BIM. Предназначена для проектирования, организации строительства, управления существующей недвижимостью, а также для производства строительных материалов.

В системе много внимания уделено инструментам для прокладки сетей водоснабжения, вентиляции, канализации и прочих. Проектные ведомости заполняются автоматически. Поддерживается импорт чертежей из DWG- и PDF-файлов.

Renga позволяет создавать колонны, балки и карнизы произвольной конфигурации. Этажи компонуются в единую конструкцию автоматически. Также система самостоятельно выполняет армирование элементов.

Плюсы:

  • Полностью учтены российские строительные стандарты;
  • может создавать три отдельных пакета документов: проектную документацию, комплект чертежей для строителей и презентацию для заказчика;
  • одновременно с двумерными проекциями создает 3D-визуализацию.

Минусы:

  • Не поддерживается создание наружных сетей;
  • не позволяет работать с генеральными планами;
  • нельзя редактировать разрезы.

программы для БИМ-моделирования

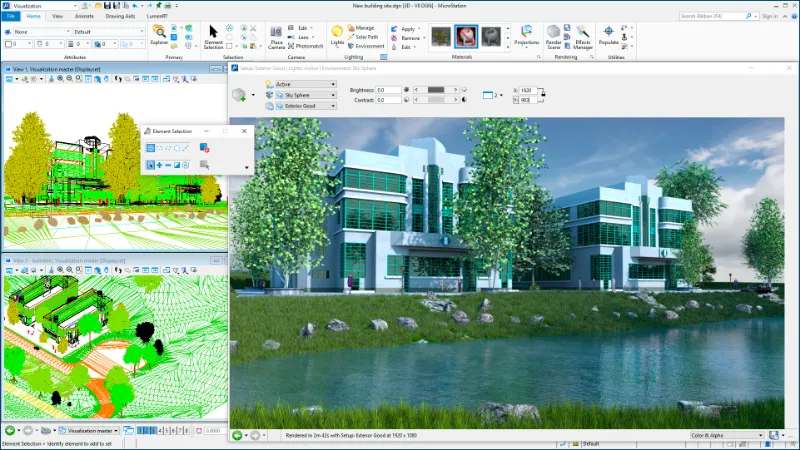

MicroStation

Еще одна БИМ-система, появившаяся в восьмидесятых. Предусматривает единую среду для конструкторов и инженеров. Существенно облегчает переход специалистов между проектами. Это достигается за счет продуманных и стандартизованных алгоритмов работы. К тому же функционал приложения покрывает большинство задач — не нужно под каждый объект подбирать свой набор ПО, а затем учить сотрудников, как работать в нем.

Эта программа для БИМ-моделирования позволяет создавать любые формы объектов. Поддерживается параметрическое проектирование — пользователь вводит ключевые параметры объекта или отдельных конструкций, а система на их основе формирует чертежи. Также есть функция автоматической проверки на дефекты и ошибки.

Плюсы:

  • Полная поддержка стандартных форматов чертежей и документации: DGN, DWG, SKP, PDF, VRML и других;
  • поддержка международных и некоторых региональных стандартов;
  • анализ постройки с учетом большого числа факторов, включая солнечную экспозицию.

Минусы:

  • Высокая цена;
  • плохо адаптирована к российскому рынку;
  • чтобы собрать весь нужный функционал, может потребоваться покупка дополнительных модулей.

MicroStation

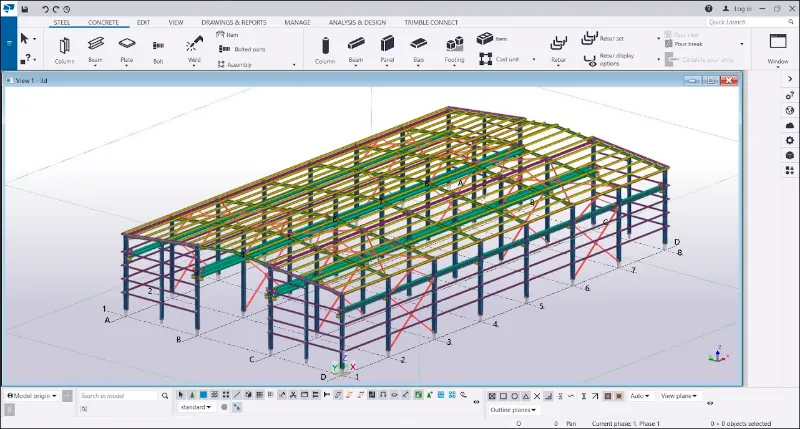

Tekla

Представляет собой достаточно большую экосистему ПО для строительства и проектирования. В нее входят в том числе и бесплатные BIM-программы. Система позволяет решать задачи, которые связаны с проектированием целых зданий, проработки конструкционных соединений и систем коммуникаций. Поддерживается создание документации. Есть инструменты для планирования рабочих процессов и автоматизации производства.

Плюсы:

  • Существуют версии для Windows, iOS и Android;
  • предусмотрены функции для VR-моделирования;
  • удобный и информативный интерфейс.

Минусы:

  • Сейчас не продается пользователям из России;
  • некоторые функции доступны только при определенном уровне подписки. При этом приходится дополнительно покупать инструменты, которые могут и не требоваться;
  • поддерживаются не все российские нормативы.

Tekla

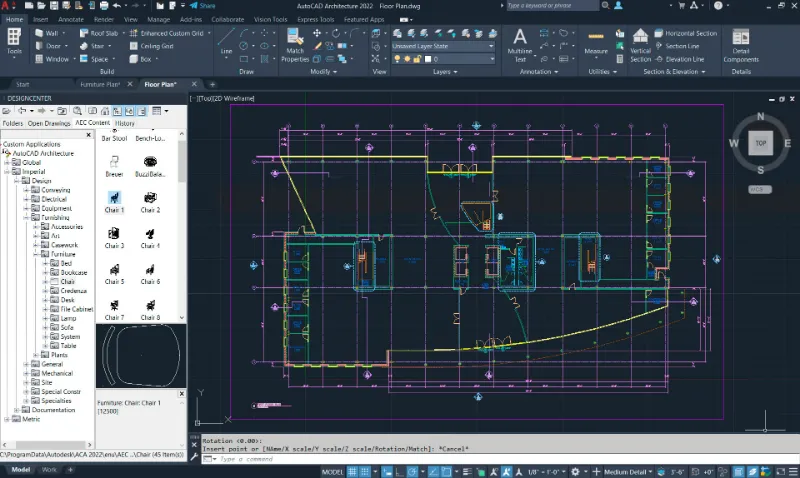

AutoCAD Architecture

Специальная версия популярной САПР для архитектурных задач. Несмотря на название, существенно отличается от обычного AutoCAD. В частности, оперирует целыми конструктивными элементами, а не отдельными линиями и геометрическими фигурами. Например, если пользователь перемещает окна или двери, вместе с ними двигаются и соответствующие проемы в стенах.

В приложении есть достаточно большая библиотека готовых объектов. Можно использовать их в изначальном виде или модифицировать их параметры и внешний вид. Поддерживается работа с документацией, автоматические проверки на ошибки, пределы прочности и прочее.

Плюсы:

  • Базовые принципы работы близки к AutoCAD — специалистам, которые уже знакомы с этой САПР, не придется долго переучиваться;
  • поддерживается другой софт от Autodesk;
  • можно расширять функционал за счет самостоятельно создаваемых плагинов и модулей.

Минусы:

  • Учитывает не все российские стандарты;
  • больше не продается в России;
  • проблемы с совместимостью между старыми и новыми версиями.

AutoCAD Architecture

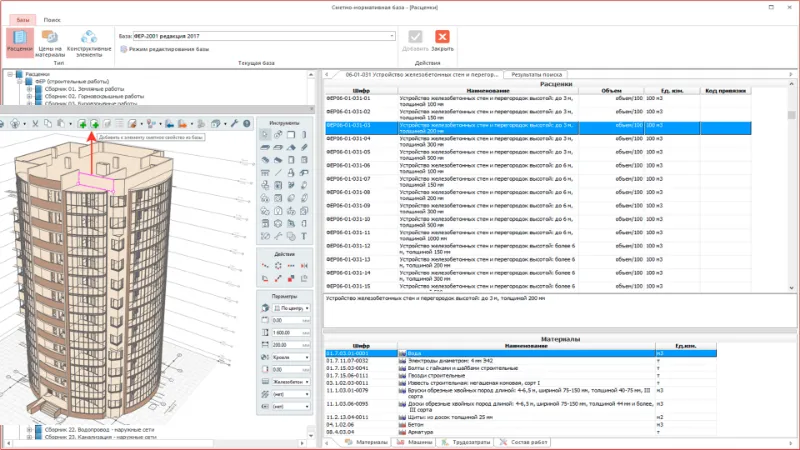

BIM Wizard

Система от отечественных разработчиков. Предназначена для расчета строительных объемов, составления смет и другой документации. Многие действия автоматизированы. Также помогает во взаимодействии между проектировщиками и сметчиками.

За счет плагинов и подключаемых модулей может интегрироваться в лучшие BIM-программы. Приложение синхронизируется с нормативными базами предприятия и государственными системами, благодаря чему у пользователей всегда есть актуальная информация о рабочих процессах и текущих задачах. Может генерировать предварительные сметы на основе типовых решений.

Плюсы:

  • Полностью учитывает нормативную базу России;
  • инструменты для автоматической экспертизы смет;
  • экспорт документов в XML, ARP, GGE и в других форматах.

Минусы:

  • Покрывает достаточно узкий спектр задач, из-за чего может быть бесполезной без другого ПО;
  • совместима не со всем софтом;
  • нет версии под macOS.

BIM Wizard

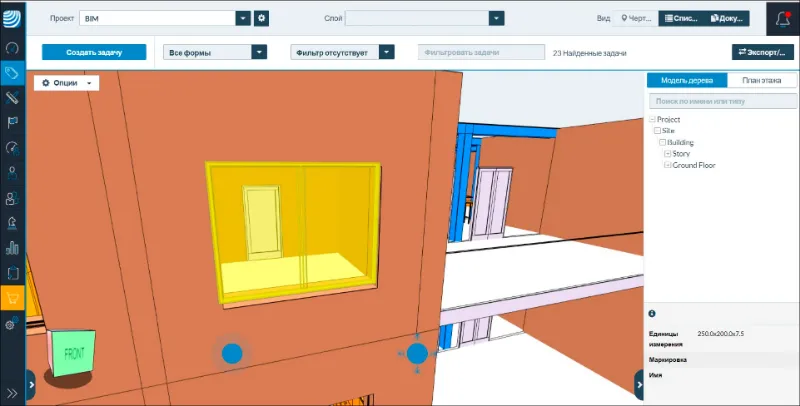

PlanRadar

Платформа для управления строительством и обслуживания существующих объектов. Изначально нацелена на многопользовательскую работу с настройкой ролей и уровней доступа. Информация хранится в облаке и в реальном времени синхронизируется с устройствами каждого сотрудника.

Предусмотрен электронный документооборот чертежей, смет, расчетов, инструкций, справочных и других материалов. Можно оставлять комментарии и отметки. Поддерживаются 2D-чертежи и BIM-модели. Система непрерывно ведет журнал проекта. Можно проверить, какие действия совершались в тот или иной момент, сравнить разные версии чертежей и документов.

Плюсы:

  • Современный и удобный интерфейс;
  • поддерживаются устройства на Android и iOS;
  • интеграция с Google Диском, Dropbox и OneDrive.

Минусы:

  • Предусмотрены почасовая оплата за использование ПО и ограничение на количество загружаемых чертежей;
  • нет инструментов для проектирования и моделирования;
  • российские правила учтены не полностью.

PlanRadar

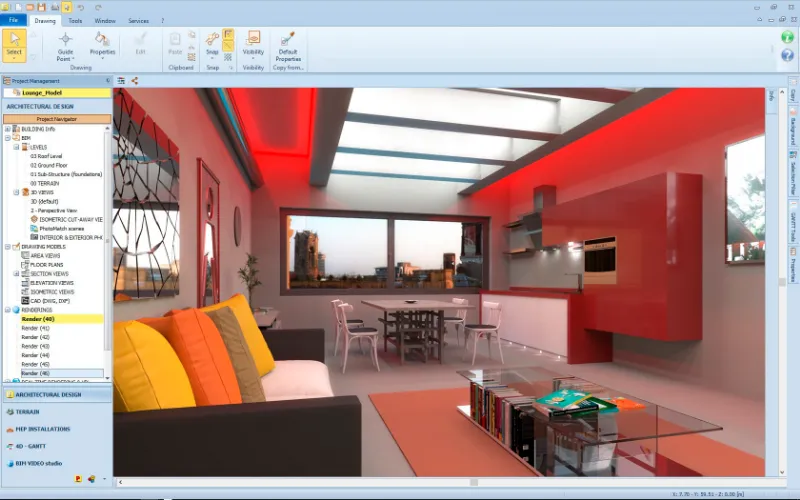

Edificius BIM Software

Многофункциональная программа BIM-проектирования. Подходит для проектирования зданий, планировки помещений, визуализации интерьеров и экстерьеров. Также умеет создавать документацию. Поддерживается взаимодействие с другими САПР и BIM-системами.

В приложение встроена большая галерея готовых элементов, отделочных и других строительных материалов. Планировки и визуализации можно публиковать онлайн в специальном сервисе. При этом система позволяет настраивать уровни доступа.

Плюсы:

  • Качественный 3D-рендер;
  • поддерживает импорт файлов из Blender, Rhino, Revit и Sketchup;
  • быстро осваивается, а благодаря относительно низкой цене подходит для небольших объектов.

Минусы:

  • Не переведен на русский и не поддерживает российскую нормативную базу;
  • не подходит для сложных систем и сооружений;
  • минимальный функционал для строительных и инженерных расчетов.

Edificius BIM Software

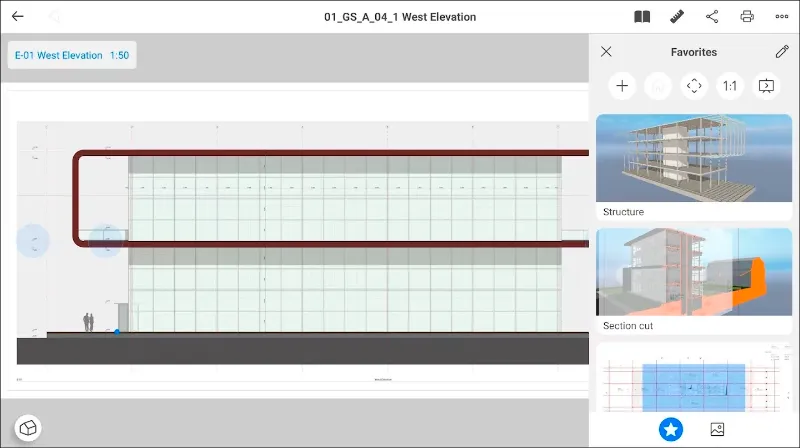

BIMx

Простая и доступная оболочка для просмотра и взаимодействия с файлами, созданными в Archicad. В строительстве, проектировании и дальнейшем обслуживании зданий задействовано большое число людей. Не все из них имеют серьезную инженерную подготовку, но это и не требуется для ряда задач. Например, BIMx пригодится, чтобы презентовать объект заказчику и согласовать параметры.

Приложение позволяет просматривать чертежи и трехмерные модели, на ходу создавать пометки, замечания, вносить небольшие правки и создавать сечения. Поддерживается сохранение данных в облаке и передача документов в электронном виде.

Плюсы:

  • Запускается в браузере, на ПК, Mac, устройствах под управлением Android и iOS;
  • поддерживаются VR-устройства;
  • удобный интерфейс и быстрая навигация.

Минусы:

  • Нет версии под Linux;
  • больше не продается в России;
  • не является самостоятельным ПО и во многом бесполезна без Archicad.

BIMx

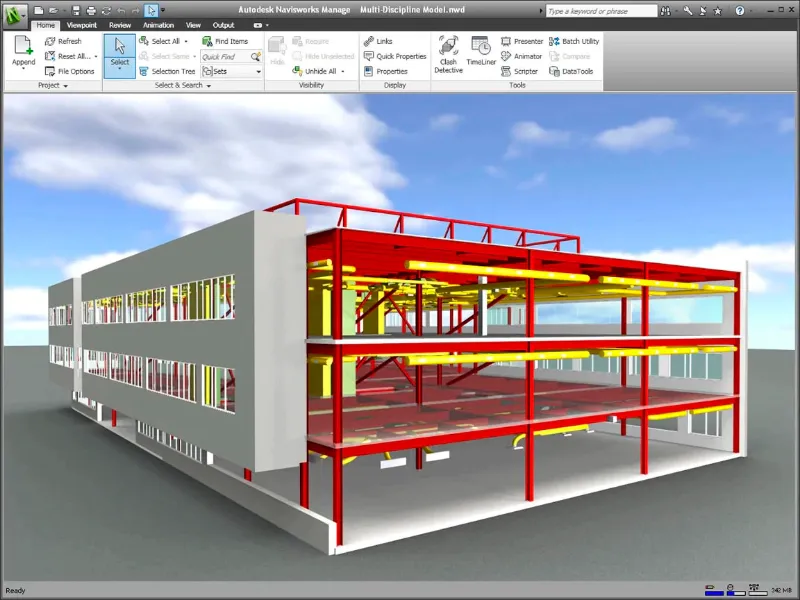

Navisworks

Приложение, отчасти аналогичное BIMx, но предназначенное для взаимодействия с решениями от Autodesk. В отличие от конкурента, предоставляет доступ к расчетам и симуляциям. Самостоятельно делает визуализации и подсчитывает объемы материалов. БИМ-программа позволяет координировать работу разных специалистов. Возможна интеграция в Revit и Autodesk Construction Cloud (облачная система, объединяющая инженерное ПО от Autodesk). Умеет самостоятельно проверять чертежи на ошибки и пересечения.

Плюсы:

  • Существует в двух версиях: упрощенной и расширенной с функциями интеграции с другим ПО и автоматической проверки;
  • умеет взаимодействовать с разноплановым софтом: для 3D-моделирования, сложных расчетов, CAD-системами;
  • регулярно обновляется и совершенствуется.

Минусы:

  • На данный момент недоступна в России;
  • стоит достаточно дорого;
  • плохая совместимость с разными версиями.

Navisworks

Какую программу выбрать

Мы рассмотрели популярные БИМ-системы. Этот софт заметно отличается по функционалу и стоимости. Есть относительно простые и дешевые программы, которые подходят для проектирования и визуализации. В их числе Edificios BIM Software и Дизайн Интерьера 3D.

Однако преобладают комплексные и сложные решения, во многом нацеленные на крупные компании с большим штатом высококлассных специалистов. Такое ПО позволяет создавать чертежи, выполнять инженерные расчеты, готовить полный пакет документации. Среди этих систем стоит обратить внимание на российские БИМ-программы. Они мало в чем уступают зарубежным аналогам и учитывают нормативную базу нашей страны.

Отдельную группу составляет софт для обслуживания объектов, презентации и взаимодействия с другими системами. Это ПО не самодостаточно — его не получится использовать в отрыве от полнофункциональных приложений. Тем не менее оно покрывает ряд важных задач и существенно облегчает работу.
