Смеситель для ванны: из чего состоит и как производить ремонт

Хотите узнать больше о смесителе для ванны — его устройстве и возможности ремонта? В нашей статье «Смеситель для ванны устройство и ремонт» мы подробно расскажем, из чего состоит смеситель для ванны и как провести его ремонт. Получите все необходимые сведения, чтобы обеспечить бесперебойное и надежное функционирование вашего смесителя!

На чтение 16 мин Просмотров 7.6к.

Как устроен смеситель для ванной — разберется любой

Ванная не была бы ванной, если бы в ней отсутствовало такая конструкция, как смеситель. При приобретении нового устройства, следует обратить акцент не только на его внешний вид, но и на устройство смесителя – спросите у продавца-консультанта, из чего состоит устройство смесителя для ванной, сколько стоят комплектующие к выбранному комплекту, уточните сроки эксплуатации изделия и прочие аспекты.

Следует учесть, что привлекательный внешний вид – это только временное явление и вам будет не до него, когда кран начнет подтекать или барахлить.

Устройство смесителя и его особенности

Сегодня, наибольшим спросом пользуются однорычажные модели, которые зарекомендовали себя как долговечные, функциональные и надежные изделия. Многие соотечественники до сих пор отдают предпочтение 2-ух вентильные смесителям, которые, по их мнению, (и некоторых специалистов), просты в эксплуатации и ремонте.

Новинка рынка – термостатические модели, которые набирают все большую популярность среди потребителей. Отличие данной конструкции заключается в простоте регулирования давления и температуры воды.

Отличаются модели и по типу установки:

  • Устанавливаются на борт ванны;
  • Крепятся на стену.

Чтобы разобраться в принципе работы всего конструктивного ряда, ответим на вопрос – из чего состоит смеситель.

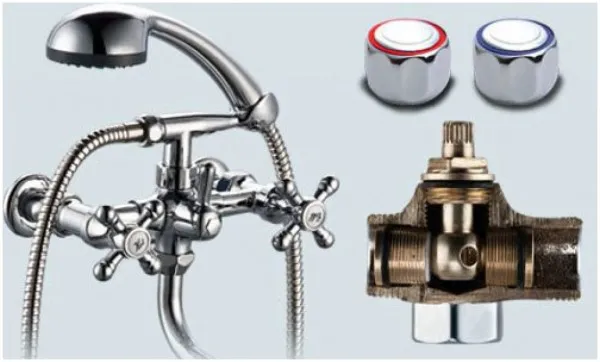

Двухвентильные смесители – незыблемая классика

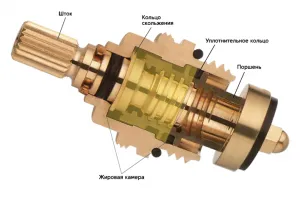

Основной элемент данного типа конструкции – кран-букса. С ее помощью происходит настройка напора и температуры воды. До недавних времен, эти изделия стояли в каждом доме и были широко распространены на рынке, но с появлением однорычажных моделей, спрос на них упал. Несмотря на спад, «классические» модели продолжают успешно продаваться и использоваться в таких стилях, как кантри, ретро и классика.

У 2-х вентильной модели имеется большое количество положительных качеств, среди которых мы выделим только основные:

  • Доступная стоимость (средняя цена на такой смеситель для ванной колеблется от 900 до 5000 рублей);
  • Высокое качество изделий. Данный фактор обусловлен тем, что конструкция смесителя предельно проста – несколько гаек, прокладки, две кран-буксы, пара вентилей, эксцентрики и все;
  • Простота в ремонте. Даже не имея специальных навыков, можно без особых проблем починить данную конструкцию, не вызывая сантехников – детали смесителя для ванной продаются в любом магазине сантехники;
  • Длительные сроки эксплуатации. Совершая своевременный ремонт и просто выполняя простые требования эксплуатации, устройство прослужит долгие годы, не причиняя неудобств счастливому обладателю.

Будет интересным: Какие бывают и как устанавливать сифоны для смесителей

Самые дешевые изделия для ванн изготавливают в Турции, России и Китае. Более дорогие, симпатичные и качественные модели производят в Германии, Италии, Испании и Австрии.

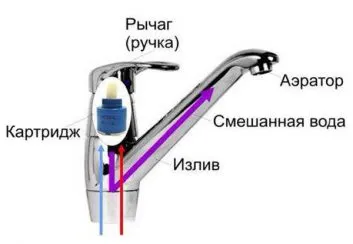

Однорычажный смеситель – внутреннее устройство конструкции

Устройство однорычажного смесителя для ванной, как уже стало понятно из названия, основано на одном подъемном и поворотном рычаге. С его помощью, регулируется уровень подачи и температуры воды. Чтобы разобраться во внутреннем устройстве конструкции, ее следует разобрать и изучить все детали в отдельном порядке.

В комплекте с устройством, идут монтажные элементы, в состав которых входят:

  • Насадочные гайки;
  • Уплотнительные (силиконовые или резиновые) прокладки с сеточкой-фильтром;
  • Декоративные накладки (изготовлены из стали);
  • Набор эксцентриков.

Теперь переходим непосредственно к смесителю, который собран из:

Особенность смесителя для ванной в том, что он оборудован переключателем для душа, который состоит из:

  • Ручка-переключатель;
  • Соединитель душа и смесителя;
  • Анти-возвратный клапан (не допускает засоса воды в обратную сторону);
  • Шланг для душа.

На самом смесителе обустроен излив (может быть, как коротким, так и удлиненным), который состоит из:

  • Аэратора;
  • Уплотнительного резинового кольца.

Следует отметить, что данный тип является более удобным, практичным и износостойким. Именно за эти качества его так полюбили наши соотечественники. Среди прочих положительных моментов, следует отметить его умеренную стоимость, которая полностью соответствует критерию цена/качество.

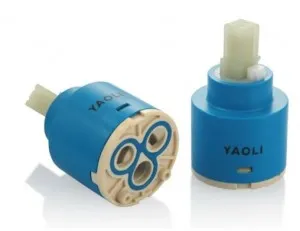

Отдельного упоминания заслуживает керамический картридж, который состоит из двух плотно прижатых друг к другу пластин, изготовленных из металлокерамики. Материал, перед изготовлением деталей, проходит специальную обработку ультразвуком, что позволяет подогнать друг к другу пластины предельно плотно. Такое строение смесителя для ванной позволяет обеспечить рациональный расход воды – ни одной капли не упадет в раковину или ванну просто так.

Термостатические модели – особенности конструкции

Термостатические смесители, несмотря на свою новизну, быстро обрели популярность и стали использоваться повсеместно. Среди положительных качеств конструкции, хотелось бы выделить следующие:

  • Теперь не нужно крутить ручки и краны, чтобы настроить температуру воды;
  • Можно установить один режим и температура воды будет всегда оставаться неизменной, не взирая на температуру и напор воды в системе водоснабжения здания;
  • Специальная система защиты не допустит, чтобы вы обожглись горячей водой – специальный датчик не даст этому случиться.

Будет интересным: Проблемы с картриджом смесителей для душевых кабин

Несмотря на все «прибамбасы», конструкцию смесителя для ванной язык не повернется назвать сложным. Основой устройства является специальный элемент, отвечающий за смешивание горячей и холодной воды. Им управляет специальный патрон, изготовленный из воска или биметаллических пластин.

Температура устанавливается при помощи специальной шкалы – пластинки (воск) очень чувствительно относятся к резким температурным перепадам (при резком нагреве они расширяются и полностью перекрывают воду). Установив шкалу на определенном уровне, в действие приводится специальный винт, который регулирует процесс «сжимания/разжимания» пластин.

Несколько слов о ремонте смесителя

Смеситель, как бы нам не хотелось, вещь недолговечная. Ввиду постоянного использования, часть конструктивных элементов могут попросту выйти из строя. Результатом поломки может быть не только протекающий кран – периодические шумы и протекание соединений смесителя тоже не доставят много радости. Если вы имеете кое-какие навыки в слесарно-ремонтном деле, то вам под силу починить сломанный кран самостоятельно, без привлечения сторонней помощи.

Составляющие смесителя для ванной мы изучили, остается только понять, в чем причина неисправности. Среди самых распространенных поломок можно выделить всего две:

При возникновении шумов, лучше обратиться к сантехнику и не проявлять самодеятельность. Тогда как протечку, можно устранить самостоятельно. Для работы, вам потребуется газовый ключ, лента-фум и купленная прокладка.

Внимание! Перед выполнением ремонтных работ не забудьте перекрыть водоснабжение.

Аккуратно отсоединяем смеситель и внимательно изучаем корпус и элементы устройства на наличие микротрещин. Если таковых не нашлось, переходим к прокладкам. Извлекаем старые, изношенные «расходники» и вставляем новые (запасные прокладки идут в наборе со смесителем). Если позволяет время, во избежание дальнейших протечек, можно поменять резинки о всем смесителе, тем самым избавив себя от дополнительных проблем. После устранения неполадки, устанавливаем смеситель на место – наматываем на эксцентрики небольшой слой фум-ленты и равномерно накручиваем гайки. Специалисты не рекомендуют перетягивать соединения! Современные эксцентрики изготавливаются из латуни, которая плохо выдерживает сильное сжатие (может лопнуть).

Теперь мы можем смело утверждать, что вы имеете хорошее представление об схеме смесителей разных конструкций, и в случае неисправности, быстро разберетесь что к чему.

Устройство и ремонт смесителя для ванной с душем


Смеситель является неотъемлемым элементом каждой ванной комнаты, в которой имеется подвод горячего и холодного водоснабжения. Благодаря ему регулируется температура выходящей из крана воды и ее напор. Кроме того, в смесителе имеется переключатель, позволяющий перенаправлять воду от крана в душ. Как и любое механическое устройство, смеситель не застрахован от всевозможных поломок. К счастью, его конструкция не является слишком сложной, позволяя, в большинстве случаев, устранить проблемы самостоятельно. В статье мы рассмотрим устройство смесителя для ванной с душем, ремонт смесителя при возникновении каких-либо поломок, перечислим причины возникновения неисправностей.

Виды и устройство смесителей

Рассмотрим, как устроен смеситель для ванной с душем. Это поможет понять принцип его работы в зависимости от конструкции. Все смесители, которые можно использовать в ванной комнате, подразделяются на 3 категории:

1. Сенсорные. Управляющим элементом такого устройства является фотоэлемент, подающий команду на включение прибора в работу и его отключение. Самостоятельный ремонт таких устройств очень сложен, поэтому рациональнее всего будет отнести его к специалистам.

2. Вентильные. Устройство смесителя для ванной с душем вентильного типа совсем простое:

  • корпус;
  • излив;
  • вентили. Предназначены для ручного управления смесителем;
  • кран-буксы. Они регулируют подачу воды. Старые модели оснащаются резиновыми прокладками, а новые имеют керамические пластины.

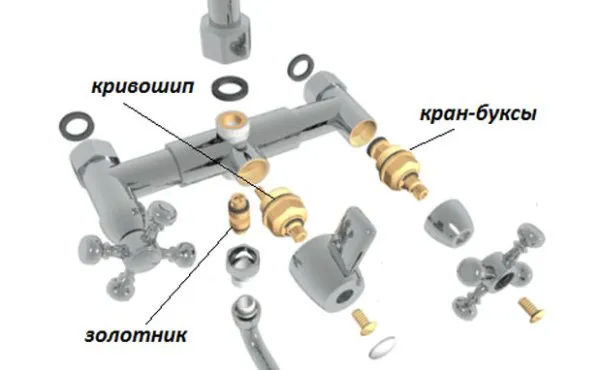

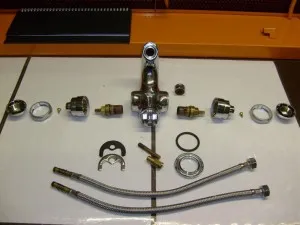

На фото конструкция вентильного смесителя с флажковым переключателем

Совет: Керамические кран-буксы намного долговечнее старых моделей, а управлять ими намного проще, так как поворот вентиля происходит максимум на 180 градусов.

3. Рычажные. В последнее время такой вид смесителей набирает популярность. Состоит типичная рычажная модель из таких элементов:

  • корпус;
  • излив (гусак);
  • керамический или шаровый картридж, в котором происходит смешивание воды. Керамические картриджи не подлежат разборке. Если такой картридж пришел в негодность, ремонт смесителя для ванной с душем будет заключаться в замене такого картриджа;
  • управляющая рукоятка, регулирующая напор воды и ее температуру. Крепится на рычаге картриджа;
  • гайка, фиксирующая картридж в корпусе;
  • крышка корпуса, прикрывающая собой картридж, и предназначенная для придания смесителю более эстетичного вида.

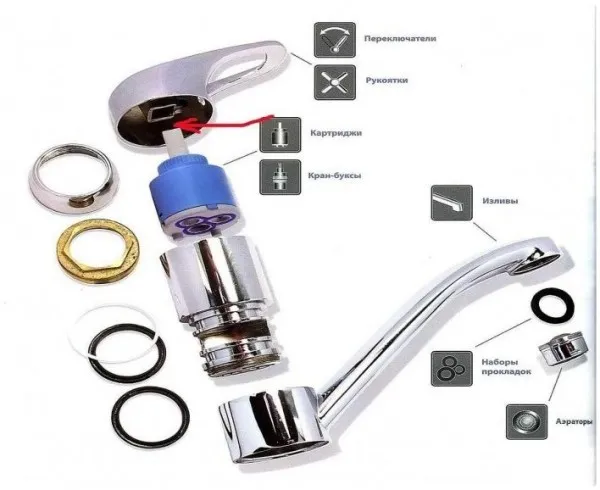

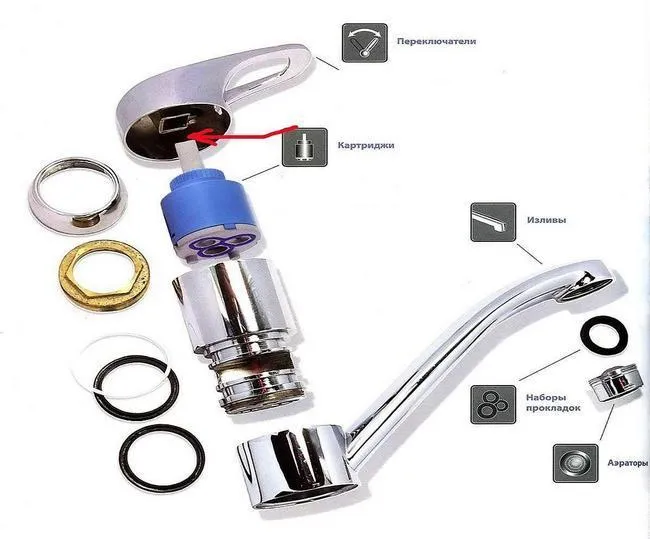

Основные узлы рычажного смесителя с картриджем

Основные причины поломок смесителей

Если внимательно изучить устройство смесителя для ванной с душем — его ремонт не составит большого труда. Важно лишь знать сопутствующие поломкам причины:

  • Неудовлетворительное качество изделия. Это характерно для продукции малоизвестных производителей, которые в своей работе используют некачественные комплектующие и расходники;
  • Использование расходных материалов старого образца. Например, паронитовые или силиконовые прокладки служат намного дольше, чем резиновые изделия. Кроме того, они меньше деформируются и не разрушаются от пересыхания;
  • Грязная вода в трубах;
  • Повышенная жесткость воды влияет на внутренние части устройства, провоцируя образование отложений и растрескивание уплотнителей.

Основные поломки и их устранение

Разберем более подробно, какие поломки могут возникнуть в процессе эксплуатации смесителя с душем, а также то, как починить смеситель в ванной комнате самостоятельно. Неисправности могут носить следующий характер:

  Течь в месте стыковки гусака с корпусом смесителя

Это наиболее распространенная поломка, так как гусак постоянно вращается в разные стороны, что приводит к износу округлой резиновой прокладки. Данная прокладка находится в пазу гусака, поэтому для ее замены гусак необходимо отсоединить.

Действия выполняются в следующей последовательности:

  • откручивается гайка крепления;
  • извлекается гусак;
  • из паза гусака удаляются остатки старой прокладки;
  • устанавливается новая прокладка;
  • гусак устанавливается на место;
  • резьба, на которую будет накручиваться фиксирующая гайка, обматывается 2-3 слоями ФУМ-ленты;
  • закручивается гайка крепления гусака.

Течь из-под управляющего рычага

Такой отказ характерен для однорычажных смесителей и вызван поломкой картриджа. Необходимо разобрать смеситель, и заменить картридж. Помимо этого отказа, существуют еще несколько признаков поломки картриджа:

  • рычагом стало трудно управлять;
  • самопроизвольно изменяется температура подаваемой воды;
  • нет подачи либо горячей, либо холодной воды;
  • кран перекрывается не до конца или не полностью открывается.

В этом случае необходима замена картриджа. Ремонт смесителя в ванной своими руками выполняется в таком порядке:

  • С корпуса смесителя снимается красно-синяя заглушка.

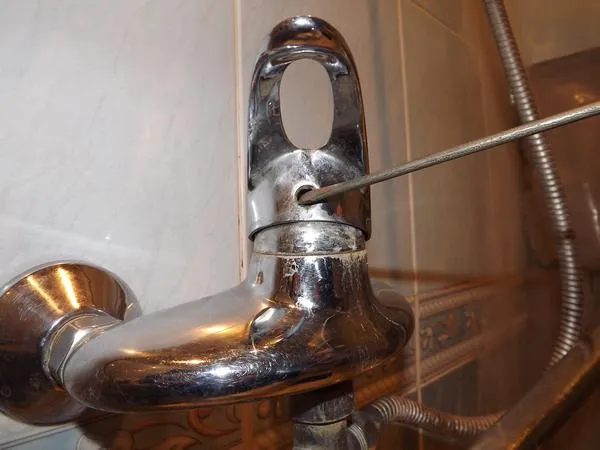

    Снимаем рычаг крана

  • При помощи крестовой отвертки с маленьким жалом откручивается или ослабляется фиксирующий винт.
  • Снимается рычаг и откручивается декоративная крышка.

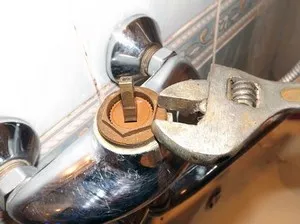

  • При помощи разводного ключа откручивается гайка, удерживающая картридж внутри корпуса.
  • Извлекается старый картридж.
  • Внутрь корпуса вставляется новый картридж, после чего смеситель собирается.

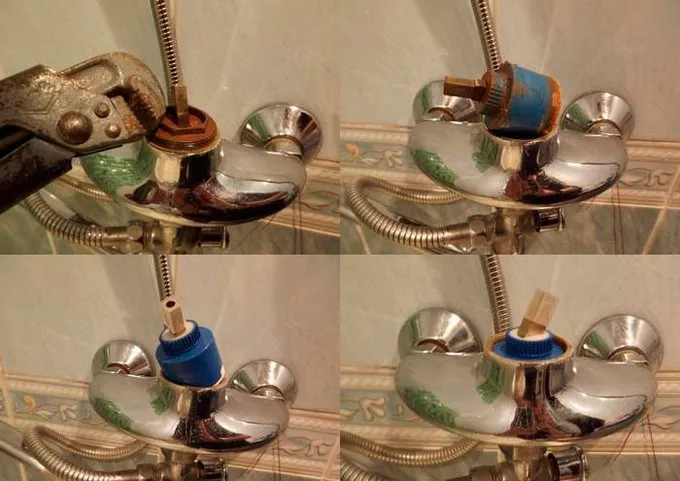

    Самостоятельная замена картриджа на смесителе

  • Важно: На корпусе картриджа имеются выступы, которые должны совпасть с углублениями внутри корпуса. Внимательно совместите их. Если они не совпадут, смеситель будет течь.

    Протечка вентиля двухвентильного смесителя

    Причиной протечки двухвентильного смесителя является износ или разрушение уплотнительной шайбы, находящейся на кран-буксе. Также может произойти разрушение самой кран-буксы. Если течет смеситель в ванной — как починить его быстро и недорого? Только самостоятельно, заменив кран-буксу или шайбу на ней. Ничего сложного в этом нет.

    Все работы выполняются при перекрытой подаче воды:

    • с протекающего вентиля снимается заглушка;
    • откручивается винт, которым вентиль крепится к корпусу смесителя;
    • при помощи рожкового или разводного ключа выкручивается кран-букса;
    • заменяется сама кран-букса или уплотнительное кольцо на ней;
    • новая или отремонтированная кран-букса устанавливается на старое место.

    Течь переключателя «кран-душ»

    Между переключателем «кран-душ» и корпусом находится еще одна прокладка, которая может повредиться. Как починить смеситель в ванной, переключатель которого «протекает»? Только разобрав сам переключатель:

    • снимается кнопка (переключатель), для чего плоскогубцами удерживается шток в неподвижном положении;
    • извлекается клапан со штоком;
    • удаляется поврежденный сальник;
    • на его место устанавливается новый сальник ;
    • переключатель собирается воедино.

    Ремонт смесителя с флажковым переключателем показан на видео.

    Неисправность кнопки или вентиля «кран-душ»

    Если кнопка не возвращается обратно после выключения, то неисправна ее пружина. Необходимо разобрать переключатель, как описано выше, а затем извлечь поломанную пружину. На ее место устанавливается новая пружина .

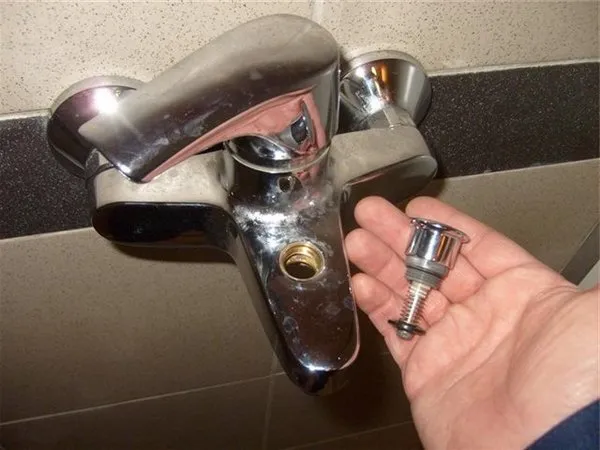

    Замена пружины кнопочного переключателя

    В случае, если переключатель не срабатывает, и вода льется одновременно из душа и из крана, то причиной является треснувший сальник, находящийся на штоке переключателя. Необходимо:

    • снять кнопку (переключатель);
    • извлечь шток;
    • заменить сальник;
    • собрать переключатель.

    Течь в месте подсоединения душевого шланга

    Такая проблема возникает по причине повреждения прокладки шланга. Если течет смеситель для ванны — ремонт своими руками будет заключаться в замене этой прокладки. Для этого достаточно рукой открутить гайку шланга, а затем извлечь изношенную шайбу. На ее место устанавливается новая паронитовая шайба. Перед закручиванием гайки желательно на резьбу намотать пару слоев ФУМ-ленты.


    В наше время все большую популярность начинает приобретать гигиенический душ для унитаза со смесителем. Подробнее о нем в нашем отдельном материале.

    А вы знаете, как удалить известковый налет в унитазе. Проблема достаточно распространенная, а способов ее решения есть несколько.

    Магистральные фильтры воды помогают продлить срок службы сантехники. Об их видах мы рассказали тут.

    Течь в месте подключения лейки к шлангу

    Как починить смеситель в ванной, если в месте соединения шланга и душевой лейки имеется течь воды? Очень просто. Под гайкой, находящейся на шланге, имеется круглая изолирующая прокладка. Она легко заменяется даже без использования инструментов.

    Слабый напор воды

    Если напор воды через смеситель заметно ослабел, а у соседей остался прежним, следует заподозрить, прежде всего, засорение фильтра-аэратора. находящегося на кончике гусака. Следует открутить его рукой или плоскогубцами, а затем проверить напор. Если без аэратора напор увеличился, то причина крылась в его загрязнении. Нужно аккуратно промыть его под струей воды, а затем прикрутить на прежнее место.

    Совет: Часто загрязняется не сам аэратор, а фильтр очистки, находящийся на входе в помещение. Поэтому, если очистка аэратора ничего не дала, то выкрутите фильтр и проверьте чистоту его сетки.

    Мы выяснили, как отремонтировать смеситель для ванной с душем своими руками. При использовании более качественных расходных материалов подобные проблемы будут случаться значительно реже.

    Ремонт смесителя в ванной своими руками видео

    Устройство и ремонт смесителей для ванной с душем всех видов, схемы и видео


    Многие из нас несколько скептически оценивают свои возможности по восстановлению работоспособности какого-либо технического средства. И это вполне объяснимо, так как без знания всех нюансов его конструктивного исполнения и принципа функционирования приниматься за устранение неисправности не имеет смысла хотя бы потому, что не получится поставить точный диагноз (при отсутствии явной механической поломки).

    А ведь в большинстве случаев такую разновидность сантехники, как смеситель для ванной с душем, можно отремонтировать и самому, достаточно лишь информации о его устройстве. Как определить причину неисправности и что нужно сделать, чтобы ее устранить – этому вопросу и посвящен данный материал.

    Ассортимент смесителей, представленных на рынке, довольно разнообразный. Но если внимательно присмотреться, то практически все эти изделия – модификации нескольких основных типов. Специалисты выделяют три вида приборов. Один из них – сенсорный. Его отличительная особенность – наличие датчиков и бесконтактное управление. Как монтаж (настройка), так и ремонт данного типа изделий – вопрос довольно сложный, поэтому для устранения понадобятся услуги профессионала с соответствующей подготовкой. А вот работоспособность двух остальных разновидностей смесителей вполне по силам восстановить и своими руками.

    Вентильные смесители

    Наиболее распространенный (и привычный в эксплуатации) вид сантехники. По данной схеме его устройство понять несложно:


    Основным рабочим органом является кран-букса. Ее стоимость – в пределах 48 – 65 рублей (в зависимости от модели смесителя).

    Наиболее слабые места смесителя – прокладки. Они приходят в негодность не только из-за чрезмерной эксплуатации изделия, но и по причине низкого качества воды. Как результат – подтекания жидкости. Расположение прокладок – на кран-буксе (1 шт.) и под всеми крепежными деталями, которые фиксируют съемные составные части прибора: излив, шланг от душевой насадки и так далее. По сути, практически всегда ремонт такого смесителя сводится к замене одного из подобных изделий.

    Стоимость вентильных смесителей начинается от 1 480 рублей, поэтому в случае невозможности отремонтировать многие поступают довольно просто – покупают другой прибор, хотя ничего сложного в устранении простейших неисправностей в нем нет.

    Однорычажные смесители

    Такие модели более удобны в эксплуатации. Но это не единственное их преимущество. Они существенно сокращают расход воды, так как времени для получения нужной температуры затрачивается значительно меньше.

    Устройство однорычажного смесителя даже более простое, так как конструктивных элементов немного:

    Как правило, все неисправности подобных приборов вызваны определенными дефектами крана. Он может быть с шаровым картриджем или с керамическим (о том, как выбрать картридж, читайте здесь ).

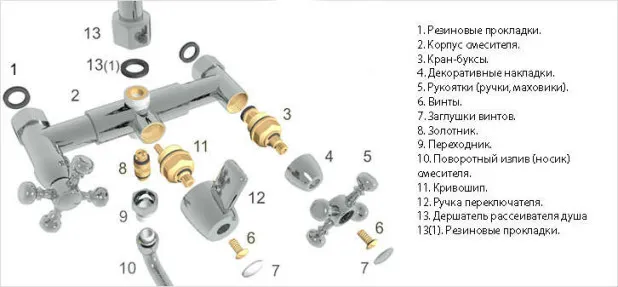

    Порядок разборки и замены элементов несложно понять по рисункам.

    Признаки неисправности картриджа

    • Самопроизвольное изменение температуры вода, идущей из излива (душевой насадки).
    • Не производится смешение (горячая + холодная).
    • Кран туго переключается или не полностью перекрывает воду.
    • Протечка в месте установки рычага.

    Получается, что самостоятельный ремонт смесителя – не такой уж и сложный процесс. Автор надеется, что приведенные в статье рисунки и схемы помогут читателю решить большинство возникающих с сантехникой проблем.

    Что учесть при ремонте смесителя:


    • При смене картриджа нужно делать замену «один в один», так как эти изделия бывают нескольких разновидностей (типоразмеров). Поэтому приобретать на всякий случай, любой, нецелесообразно. Чтобы не ошибиться, необходимо демонтировать вышедший из строя картридж и вместе с ним (как с образцом) уже идти в магазин.
    • Использовать в качестве подмоточного материала паклю нежелательно. В продаже есть специальные шнуры и лента ФУМ. Они более долговечны.
    • Все прокладки, сделанные из резины, при разборке смесителя заменяются однозначно. Фторопластовые изделия, если нет заметных дефектов (например, из-за чрезмерной затяжки гайки), можно использовать повторно.
    • В любой работе, причем совершенно неожиданно, может возникнуть перерыв. Не нужно надеяться на память. При разборке прибора все детали следует укладывать в определенном порядке, так как сборка всегда производится в обратной последовательности.
    • Снижение напора не является признаком неисправности сантехники. В первую очередь следует проверить давление, открыв другой кран (например, в кухне). Разница, если она есть, сразу будет заметна. Основная причина – засорение аэратора. Это сетчатый мелкоячеистый фильтр, который устанавливается в носике излива. Достаточно открутить крепежную гайку, вытащить пластины сетки, прочистить и промыть их – и работоспособность смесителя будет восстановлена в полном объеме.
    • Картридж шаровый ремонту подлежит (при частичной разборке), керамический – нет.

    Переключатель душа

    Устроен по принципу обычного шарового крана.

    Разбирается просто: откручивается винт, после него – резьбовая гайка, и можно из корпуса вытаскивать шаровый механизм. Типичная неисправность – дефект пластикового уплотнителя.

    Что значит высота излива смесителя?


    Высота излива смесителя — это расстояние от основания смесителя до места, где вода вытекает из излива. Она может варьироваться в зависимости от типа смесителя и его конструкции, и может быть как низкой (например, для ванной), так и высокой (для умывальника). Высота излива смесителя важна при выборе и установке смесителя, так как от нее зависит, как вы будете использовать раковину, ванну или душ.
