Узнайте все о термостатическом комплекте для радиатора! Этот набор, включающий термоклапан для стального радиатора и другие компоненты, позволит регулировать теплопотребление и снизить расходы на отопление. Ознакомьтесь с принципом работы, монтажом и настройкой термостатического комплекта для максимального комфорта в вашем доме.
Для чего нужен термостатический комплект для подключения радиатора? Из чего он состоит? Как устроены основные элементы этого комплекта и как они работают? Трудно ли укомплектовать радиатор термостатом и настроить его? Попробуем ответить на эти вопросы.

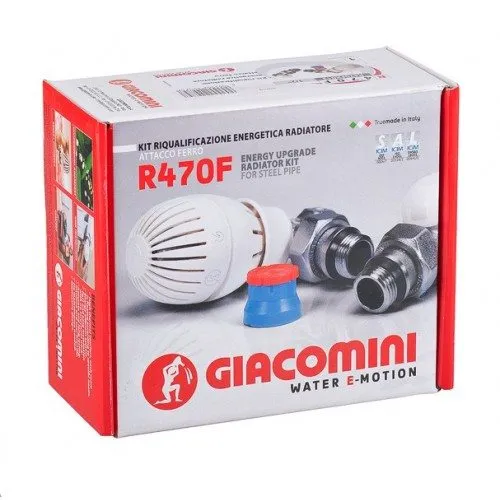

Итальянский комплект термостатического оборудования.
Определения
Давайте начнем знакомиться с устройством термостатического оборудования, продвигаясь от простых понятий к более сложным.
Термостат
Это общее название для всех устройств, способных поддерживать стабильную температуру какой-либо среды при меняющихся внешних условиях.
Применительно к отоплению под термостатом понимается регулирующая арматура, способная обеспечить постоянную температуру воздуха в помещении при изменении:
- погодных условий и, соответственно, потерь тепла через ограждающие конструкции здания;
- температуры теплоносителя.
Термостатический клапан
Термостатический радиаторный клапан решает проблему стабилизации температуры в помещении самым простым и очевидным способом — ограничивая расход теплоносителя через отопительный прибор. Чем меньше воды или антифриза за единицу времени проходит через батарею — тем она холоднее, чем больше — тем сильнее увеличивается ее теплоотдача.
Каков принцип работы термостатического клапана для радиатора? Абсолютное большинство устройств нижней и средней ценовой категорий использует расширение жидкостей и газов при нагреве и сокращение их объема при охлаждении.
Устройство термостатического клапана.
При нагреве содержимого сильфона он удлиняется и с усилием прижимает клапан к седлу, тем самым ограничивая расход теплоносителя. Проходит какое-то время, и вследствие уменьшившейся теплоотдачи отопительного прибора воздух в помещении становится холоднее. Сжатие рабочей среды приводит к уменьшению длины сильфона; открывшийся клапан позволяет теплоносителю вновь прогреть батарею.

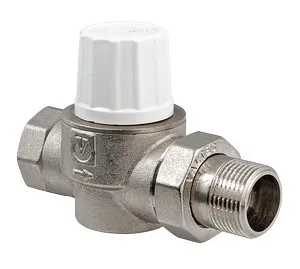

Прямой термостатический вентиль для радиатора 1:2 дюйма диаметром.
Любопытно: термостатический регулятор на радиатор может использовать выносной капиллярный датчик.
Он соединяется с сильфоном тонкой и гибкой металлической трубкой; при нагреве датчика рабочая среды вытесняется из него через капиллярную трубку в сильфон и открывает клапан.
Чаще, впрочем, такие клапаны используются для обеспечения стабильной температуры обратного трубопровода регулировкой расхода воды на подаче.
Более сложный и дорогостоящий вариант исполнения термостатического клапана — электрический привод с цифровым управлением, которое осуществляется на основе анализа данных с встроенной или выносной термопары.
Термоголовка
Строго говоря, термостатическая головка для радиаторов — это несложное приспособление для ручной регулировки положения клапана термостатического клапана. Вращая ее рукоятку, можно выставить целевую температуру в помещении, которая в дальнейшем будет поддерживаться в автоматическом режиме.
Однако: куда чаще в повседневном общении между специалистами под термостатической головкой (термоголовкой) понимается весь термостат — устройство для регулировки проходимости трубы в зависимости от температуры внешней среды.
Головка и клапан.
Термостатический комплект
Типичная обвязка отопительного прибора включает некий джентльменский минимум, позволяющий гибко регулировать его теплоотдачу. В набор входят:
| Устройство | Функции |
| Дроссель или термоголовка с термостатическим клапаном | Ручная или автоматизированная регулировка проходимости подводки для поддержания оптимальной температуры в помещении |
| Отсечной вентиль | Полное прекращение подачи теплоносителя в радиатор для его ремонта, замены или временного демонтажа |
В некоторых случаях вентиль на одной из ниток может быть заменен обратным клапаном, прекращающим подачу теплоносителя при противотоке (читайте — сбросе вода из батареи), или дополнительным дросселем. Дроссель в этом случае обеспечивает предварительную балансировку отопительного прибора (регулировку проходимости для выравнивания температур ближних и дальних отопительных приборов).
Термостатическим комплектом называют набор запорной арматуры от одного производителя, включающий как минимум термостатический клапан и термоголовку; чаще в набор дополнительно включается балансировочный дроссель.
Кроме того, комплектация может быть дополнена:
- радиаторными пробками;
- американками для быстроразъемного подключения радиатора (они могут представлять собой отдельный элемент арматуры или быть частью термостатических клапанов);
- кронштейны для монтажа батареи.
Цена комплекта от приличного производителя начинается примерно от 1000 рублей; верхняя граница — 3 — 5 тысяч в зависимости от уровня бренда и комплектации.

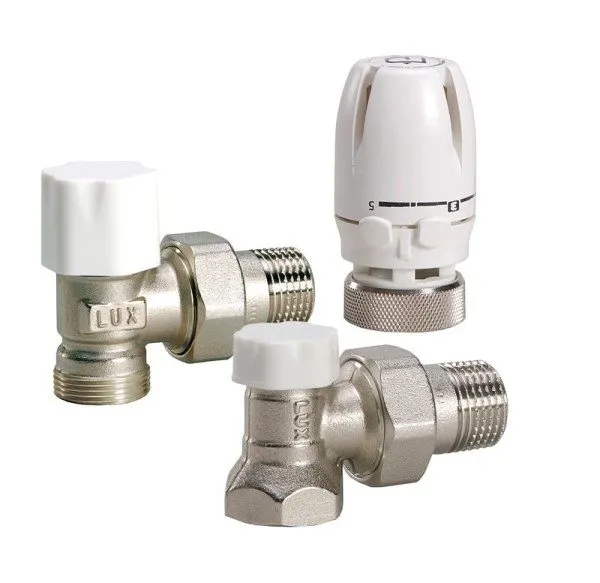

Комплект из дросселя, термостатического клапана и головки для него.
Монтаж
Как выглядит установка термостатической головки на радиатор своими руками?
Инструкция не отличается большой сложностью.
- Термостатический клапан с термоголовкой монтируется на подаче (в квартире ее подводка всегда сверху). Отсечной вентиль или дроссель для балансировки — на обратке. Обратите внимание на направления тока теплоносителя: он должен поступать к клапану термостата и игле дросселя снизу, из-под седла, иначе при определенных условиях есть реальные шансы оторвать клапан от штока.
Термоголовка и дроссель установлены на подводки.
Внимание: термоголовка не должна находиться в потоке восходящего от радиатора или подводки теплого воздуха.
Нагрев прямыми солнечными лучами тоже сделает ее точную калибровку невозможной.
- Для подмотки резьбовых соединений труб используется лен с краской или полимерная герметизирующая нить (например, Тангит Унилок). Ленту ФУМ использовать не стоит: при минимальном обратном ходе резьбы она дает течь.
- До дросселирующей арматуры на подводках между ними должна присутствовать перемычка. Без нее вы станете регулировать проходимость стояка. Последствия в виде визита жилищников и соседей не заставят себя долго ждать.
В системе ЦО перемычка обязательна.
- Для соединения клапанов с радиаторными пробками лучше использовать не сгоны, а американки. Собственно, их применение с алюминиевыми радиаторами давно является стандартом де-факто: американка позволяет отсоединить сброшенный радиатор от подводки за 30-40 секунд.
Особняком стоит встраиваемый термостатический клапан для стальных радиаторов. Он подразумевает нижнее подключение радиатора и разрывает его соединение с расположенными рядом друг с другом подводками подачи и обратки.
На фото — термостатический узел нижнего подключения для стальных панельных радиаторов.
Регулировка
Как регулируются термостатические клапаны для радиаторов?
- При необходимости дросселем на обратном трубопроводе выполняется балансировка системы отопления.
- Термостатический кран радиаторов полностью открывается.
- Рукоятка термоголовки снимается и повторно устанавливается так, чтобы максимальный нагрев на ее шкале соответствовал полностью открытому положению клапана. Дальнейшая регулировка выполняется вращением рукоятки.

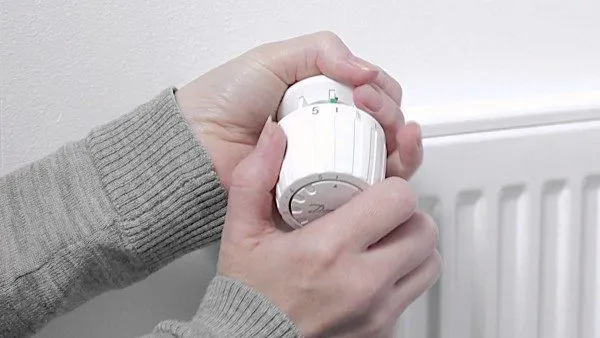

Полностью открытый клапан соответствует максимальному нагреву на шкале термоголовки.
- Если шкала термоголовки размечена в градусах, ее калибровка выполняется по обычному комнатному термометру, лежащему на уровне стола поодаль от батареи.
Заключение
Как видите, и монтаж, и регулировка термостатических комплектов не требуют особых навыков и вполне доступны любому человеку с минимальным опытом ремонта сантехники. Дополнительную тематическую информацию читатель сможет обнаружить в видео в этой статье. Успехов!
