(Из опыта Германии, Франции, Финляндии и Москвы)

В. И. Ливчак, канд. техн. наук, начальник отдела Мосгосэкспертизы

До оборудования зданий типовых серий окнами, изготовленными по европейской технологии, проблема заключалась в избыточности воздухообмена в помещениях квартиры из-за большой воздухопроницаемости оконных проёмов и, соответственно, в перерасходе тепла на отопление. Применялась естественная система вытяжной вентиляции под действием гравитационного напора, создаваемого разницей объёмных весов наружного воздуха, более тяжёлого, и внутреннего, более лёгкого. Благодаря применению «тёплого» чердака, собирающего весь удаляемый из квартир воздух и являющегося камерой статического давления, и других решений, повышающих гидравлическую устойчивость системы естественной вытяжной вентиляции, а также вследствие большой воздухопроницаемости окон, вытяжка работала удовлетворительно, что подтверждается испытаниями, результаты которых приведены ниже.

Теперь, воздухопроницаемость новых окон в закрытом состоянии даже в условиях расчётной наружной температуры не обеспечивает нормативного воздухообмена в квартирах под действием естественного гравитационного напора. Последствием этого может служить, помимо неполного удаления запахов из квартиры, увеличение влажности воздуха в помещениях и, как следствие — образование плесени. Это может быть несмотря на то, что в соответствии с нормами при подборе отопительных приборов предусматривается обязательный нагрев ими наружного воздуха в объёме нормативного воздухообмена: 3 м3/ч на 1 м2 жилой площади (норма СНиП 2.06.01-89*) или 30 м3/ч на одного проживающего (норма МГСН 3.01-96 «Жилые здания»).

Обеспечение эффективной вентиляции в высотных жилых зданиях, таких как 16-этажные комплексы, играет важную роль в комфорте и безопасности жильцов. Существует множество решений, включая системы вентиляции с рекуперацией тепла и использование различных вентиляционных решеток. Например, решетка армстронг вентиляционная для чего может быть использована для оптимизации воздухообмена и обеспечения качественной циркуляции воздуха в многоквартирных домах.

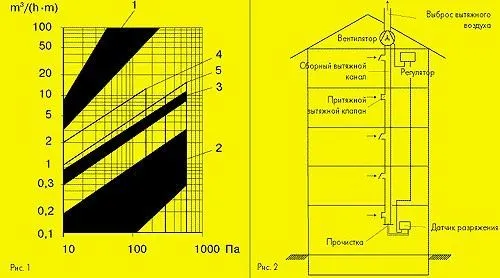

В подтверждение сказанного на рис. 1, по данным немецких источников, показаны диапазоны изменения расчётной воздухопроницаемости окон старой конструкции (область 1), новых окон в закрытом положении (область 2) и с фиксированной негерметичностью (область 3). Линиями 4 и 5 показаны требования немецких норм по теплозащите 1995 года, соответственно для зданий до 2-х этажей включительно и более 2-х этажей.

Рисунок 1, 2.

Некоторые специалисты видят выход из положения в организации механической, принудительной приточной и вытяжной вентиляции в жилых зданиях. Скандинавские страны уже пошли по такому пути, в их нормах записана обязательность применения таких систем в жилых зданиях. Преимуществом такого решения является также возможность осуществления утилизации тепла вытяжного воздуха для нагрева приточного, что позволяет не только скомпенсировать затраты электроэнергии на вращение вентиляторов, но и получить дополнительную экономию тепловой энергии на отопление.

Однако, и немецкие, и французские специалисты, работающие в области отопления и вентиляции (представляющие фирмы IEMB — института по обслуживанию и модернизации зданий при техническом университете Берлина и SODETEG — аналогичного института в Париже и участвующие в рамках проекта TACIS «Энергосбережение в строительном секторе Москвы» по программе Европейского союза содействия развития России), отрицательно относятся к осуществлению в жилищном строительстве механической приточной вентиляции из-за дороговизны этого решения. В обеих странах, как правило, применяется механическая вытяжная вентиляция с единым на секцию центробежным вентилятором, постоянно работающим, и неорганизованный под естественным давлением приток воздуха через щели в оконных проёмах или специальные отверстия в оконной коробке либо в стене, оборудованные закрывающимися клапанами.

Приводятся данные, что стоимость приточно-вытяжной вентиляции составляет 100-140 DМ/м2 общей площади квартир, а механической вытяжной — 40-60 DМ/м2.

Причём в Германии, как правило, применяют централизованную систему вытяжной вентиляции с возможностью кратковременного увеличения объёма вытяжки из заданного помещения и с автоматическим регулированием частоты вращения вентилятора (рис. 2). Приёмные клапаны вытяжной вентиляции из кухни и ванной комнаты (в Германии даже 4-х комнатные квартиры проектируют с одним туалетом на квартиру, совмещённым с ванной комнатой) делают с глушением шума, повышенного сопротивления и с небольшими отверстиями по периметру, рассчитываемыми на пропуск необходимого минимального расхода воздуха из данного помещения при закрытой центральной створке клапана.

Створка вытяжного клапана открывается одновременно с зажиганием света в ванной комнате, и из этого помещения удаляется воздух в повышенном объёме. Когда вышли из помещения и погасили свет, створка вытяжного клапана закрылась и через него продолжается удаление минимального количества воздуха. В кухне при необходимости створка клапана открывается специальным выключателем. При одновременном открытии створок в клапанах, установленных в нескольких помещениях, во избежание падения напора вентилятора и возникновения из-за этого гидравлической разрегулировки вытяжной системы по сигналу датчика разрежения, размещённого в нижней точке этой системы, автоматически увеличивается число оборотов двигателя вентилятора и напор вентилятора восстанавливается при увеличенной подаче воздуха. Работу такой системы автор наблюдал в одном из эксплуатируемых зданий. Она разработана и производится фирмой «Strulik».

Во Франции считают, что система с автоматическим регулированием частоты вращения вентилятора достаточно дорогая, и применяют централизованную систему вытяжной вентиляции без авторегулирования частоты вращения вентилятора. Но в приёмном клапане вытяжной вентиляции предусматривается резиновая полость, которая в зависимости от истинного перепада давления раздувается таким образом, что обеспечивает постоянство расхода воздуха через клапан при перепаде давлений на нем от 50 до 150 Па.

При этом для обеспечения поступления в помещение свежего воздуха, по объёму соответствующего удаляемому количеству, в коробке оконного проёма или в стене над окном предусматривается щель, закрываемая со стороны внутреннего воздуха специально разработанным клапаном, имеющим глушитель и мембрану с отверстиями для прикрытия щели под действием сильного ветра или большого разрежения. Разработана конструкция клапана, открывающегося при достижении определенной влажности в помещении.

В Германии применяются окна, обеспечивающие в нижнем положении запорной ручки плотное закрытие створок окна, а в верхнем положении — фиксированное раскрытие щели между коробкой и створкой окна. Фирма «EGE» производит окна со щелями в нижней части коробки со стороны улицы для пропуска наружного воздуха и верхнего со стороны комнаты для впуска воздуха и специальными устройствами в боковых частях рамы для возможности регулирования количества протекаемого воздуха. Возможны решения с клапаном в стене под окном диаметром 100 мм с возможностью его закрытия при необходимости. Пример такого клапана, разработанного фирмой «LUNOS», с фильтром и глушителем представлен на рис. 3.

Рисунок 3.

Интересно привести данные по объёму воздуха, необходимого для поступления в квартиры с целью вентиляции. В жилых зданиях Германии они близки требованиям московских норм. Этот объём различается в зависимости от общей площади квартиры и решения вытяжной вентиляции — с естественным побуждением или механическим. Для квартиры общей площадью до 50 м2, независимо от побуждения вентиляции, объём подаваемого воздуха должен быть 60 м3/ч. При площади квартир от 50 до 80 м2 при наличии естественного побуждения вытяжки — 90 м3/ч, при механической вытяжке — 120 м3/ч. Для квартир более 80 м2 — соответственно 120 и 180 м3/ч. В Москве в среднем на одного жителя приходится 20-22 м2 общей площади, поэтому при норме 30 м3/ч на человека объём вытяжки также находится в диапазоне 60-120 м3/ч.

Следует отметить, что в Германии настолько верны решению отрицания необходимости принудительной приточной вентиляции в жилых зданиях, что при реконструкции существующих 20-этажных домов в Восточном Берлине, где уже была действующая приточно-вытяжная вентиляция с утилизацией тепла вытяжного воздуха для нагрева приточного, восстанавливается только вытяжная вентиляция с механическим побуждением. Недостаток этого решения — в невозможности использования теплового потенциала удаляемого вытяжной вентиляцией воздуха из-за отсутствия централизованного приготовления приточного воздуха. В этих условиях может быть более эффективным решением отказаться от применения теплового насоса, использующего тепло вытяжного воздуха для нагрева воды на бытовые нужды. Поскольку режим работы теплового насоса постоянный, а потребление горячей воды переменное, система горячего водоснабжения должна быть оборудована баками-аккумуляторами.

В рамках намечаемой программы проекта TACIS было бы целесообразно выполнить обе системы утилизации тепла вытяжного воздуха на разных секциях дома для оценки их инвестиционной стоимости и энергоэффективности в условиях эксплуатации.

Как этот опыт может повлиять на решения по вентиляции жилых зданий в стране?

Ранее уже было сказано, что в России для жилых зданий повышенной этажности применяется система вытяжной вентиляции с повышенной гидравлической устойчивостью и естественным побуждением. Огромный вклад в развитие этой области техники, как и во многие другие (разработка эффективной системы противодымной защиты здания, повышение эффективности систем отопления и горячего водоснабжения, автоматизации управления режимом их работы и регулирования подачи тепла, создание комфортного микроклимата в помещениях благодаря обеспечению оптимального воздушного и теплового режима в них и других) сделал М. М. Грудзинский. Он впервые подошёл к этой проблеме со свойственными ему глубиной и широтой охвата всех влияющих факторов, рассматривая работу системы вентиляции совместно с процессами формирования воздушного и теплового режимов здания и воздействием на них наружного микроклимата и возможной реакции населения.

М. М. Грудзинским на базе перечисленного выполнены научное обоснование и методика расчёта систем вентиляции с естественным побуждением для многоэтажных зданий, изложенные им в книге «Отопительно-вентиляционные системы зданий повышенной этажности» (М., Стройиздат, 1982). Он показал, что неустойчивость работы вытяжки в отдельных помещениях (в том числе и нижних этажей), являющаяся недостатком систем вентиляции с естественным побуждением применяемых ранее, вызывается отклонениями давлений в квартирах от математически ожидаемой величины, обусловленными случайными факторами: бытовое регулирование воздухообмена путем проветривания, степень герметичности окон, входных дверей в квартиры, изменение направления и скорости ветра и т. д.

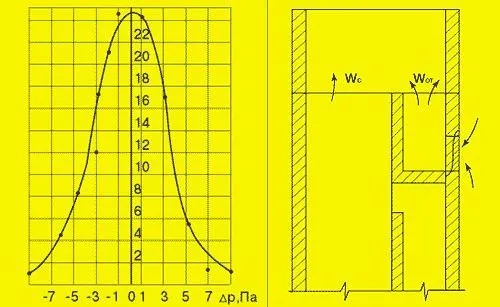

Статистическая оценка возникающих отклонений, выполненная по результатам массовых измерений перепадов давлений между лестничной клеткой и отдельными квартирами (около 300 испытаний), приведена на рис. 4. Как видно из этого рисунка, в квартирах возможно довольно значительное снижение давления от математически ожидаемой величины, которое может происходить, несмотря на уменьшение или прекращение вытяжки. Объясняется это тем, что в нижних этажах лестнично-лифтового узла, граничащего с квартирой, поддерживается довольно большое разрежение.

Рисунок 4.

Гистограмма отклонения давлений в отдельных квартирах от математических ожиданий (Р – количество случаев, % от общего числа измерений)

Рисунок 5.

Подсоединение ответвления верхнего этажа

Такое же разрежение может наблюдаться и в ниже-, и вышележащих квартирах. При недостаточности изоляции квартиры от соседних помещений (при герметизации окон с целью бытового регулирования) в ней может поддерживаться пониженное давление из-за перетекания воздуха в эти помещения. Для исключения в этом случае опрокидывания вытяжки необходимо, чтобы давление воздуха в сборном канале было меньше возможного минимального давления в квартире. Наряду с герметизацией внутренних ограждений квартиры это может быть обеспечено увеличением аэродинамического сопротивления канала-спутника.

Из рис. 4 видно, что для исключения возможности опрокидывания с обеспеченностью 0,95 давление в сборном канале должно быть на 6 Па меньше математически ожидаемого давления в квартире, а для полного исключения — на 9 Па. Выполнение этого условия возможно в том случае, если сопротивление канала-спутника при расчетном расходе воздуха в нем составляет не менее 6-9 Па.

Реализация этого довольно затруднительна в квартирах верхних этажей, где располагаемый напор наименьший, особенно в расчётных условиях, за которые принята наружная температура +5°С (при более высокой наружной температуре вентиляция квартир может дополниться проветриванием). И это ещё имеет место несмотря на то, что для увеличения располагаемого напора были снижены сопротивления общих участков системы — отказ от сборных горизонтальных каналов на чердаке и превращение последнего в камеру статического давления («тёплый» чердак); выпуск воздуха из сборного канала заканчивается диффузором с коэффициентом местного сопротивления x<0,6; выпуск воздуха из канала последнего этажа в сборный канал, что создает дополнительное разрежение в результате эжектирующего эффекта (рис. 5).

Располагаемый напор был увеличен также за счёт увеличения высоты вытяжной шахты, через которую удаляется воздух из «тёплого» чердака. Установка единой шахты на секцию позволила примкнуть её к выступающему над кровлей помещению машинного отделения лифтов и, не нарушая архитектурного облика, поднять расчётную высоту до 6 м (1,5-2 м над кровлей). Были сняты зонты с вытяжных шахт, что опять же снизило потери давления общих участков сети (для сбора атмосферных осадков на полу под шахтой устанавливается поддон высотой 250 мм). Для повышения дефлектирующих свойств шахты при действии ветра, сечение её должно приближаться к квадрату и оголовок быть открытым.

При устройстве общих посекционных вытяжных шахт помещение «тёплого» чердака также должно иметь посекционные перегородки, что соответствует и противопожарным требованиям. Установка двух вытяжных шахт в одном отсеке «тёплого» чердака не допускается. Указанные ограничения вызваны тем, что атмосферное давление у оголовков разных вытяжных шахт при действии ветра может существенно отличаться и вследствие малого аэродинамического сопротивления вытяжных шахт (1-2 Па), одна из них может начать работать на приток. Такое явление отмечалось в зданиях, где указанное требование было не выполнено.

Основным элементом вентиляционных систем многоэтажных зданий являются сборные вертикальные каналы с подсоединяющимися к ним каналами-спутниками, через которые удаляется воздух из кухонь и санузлов квартир, расположенных по одной вертикали друг над другом. Сборные вертикальные каналы обычно выполняются из поэтажных блоков индустриального изготовления (рис. 6), включающих одновременно поэтажные ответвления (каналы-спутники) с входным отверстием, на котором закрепляется вентиляционная решетка или приемный клапан. При этом желательно, чтобы поэтажные блоки, образующие один сборный вертикальный канал, имели совершенно одинаковые конструкцию и размеры, что исключило бы необходимость в монтажном регулировании. Это достигается при определенном соотношении геометрических размеров отдельных элементов блоков.

При конструировании вентиляционного блока с каналом-спутником необходимо обеспечить минимальные подсосы воздуха в горизонтальных воздуховодах, соединяющих вентиляционную решетку с входным отверстием в блоке, а также независимость аэродинамического сопротивления канала-спутника от герметичности стыка стенок, разделяющих сборный канал и канал-спутник. Оба эти требования выполняются, когда основная доля заданного аэродинамического сопротивления в канале-спутнике создается в его входной части. Сечение самого канала-спутника и горизонтального подсоединения следует выбирать исходя из скорости, не превышающей 1-1,5 м/с.

Расчёты показали, что в 9-25-этажных зданиях значение скорости воздуха на выпуске из сборного канала в зависимости от этажности может достигать 2,5-3,5 м/с. Расчётная скорость воздуха в вытяжной шахте не должна быть более 1 м/с.

Но равномерного распределения вытяжного воздуха по вертикали здания нельзя достичь без разгерметизации окон, особенно верхних этажей. Величина располагаемого давления для квартир верхних этажей при задании равномерной по этажам вытяжки и постоянной воздухопроницаемости окон может достигать отрицательных значений, что исключает вообще работу вытяжной вентиляции из этих квартир.

Сказанное подтверждается рис. 7, на котором приведены полученные из расчёта воздушного режима здания данные по работе вытяжной вентиляции с естественным побуждением в 16-этажном доме при tн = -15°С для помещений заветренной ориентации (наиболее экстремальные условия для квартир верхнего этажа) и постоянной воздухопроницаемости окон (в 3-4 раза превышающей современные) — кривая 1.

Кривая 2 изображает, как изменяется располагаемый напор при разгерметизации окон, обеспечивающий равномерное поступление наружного воздуха в каждую квартиру в объёме санитарной нормы притока (3 м3/ч на м2 жилой площади) при той же наружной температуре, а кривая 3 — то же, что и кривая 2, но при температуре наружного воздуха +5°С.

Как видно из рис. 7 и 8, располагаемые давления для квартир верхних этажей при закрытых окнах, несмотря на низкую температуру наружного воздуха и значительное сокращение вытяжки в них, оказались значительно меньше расчетных располагаемых давлений при tн=+5°С и открытых окнах. При этом инфильтрация свежего воздуха настолько мала, что разгерметизация окон в квартирах верхних этажей неизбежна. Данные, полученные для режима с разгеметизацией окон исходя из санитарной нормы притока воздуха, говорят о существенном увеличении располагаемых давлений для квартир верхних этажей и о выравнивании вытяжки по этажам.

 воздухообмен в них в течение зимы при вытяжных системах с естественным побуждением запроектированных по изложенным выше принципам.

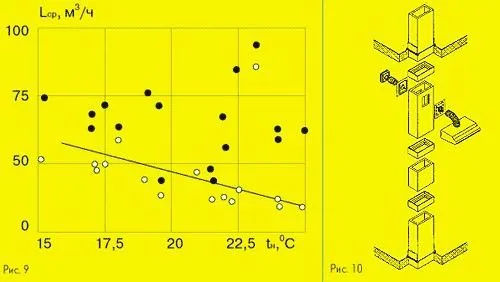

Натурные испытания, выполненные в летнее время, также подтверждают удовлетворительную работу системы — объём вытяжки, конечно, сокращается, начиная с tн>15°С, достигая при tн=30°С 60% от нормативного в квартирах наветренной ориентации и 30% — в заветренной. Из 210 замеров расхода воздуха, удаляемого из квартир, в 6 случаях выявлены кратковременные опрокидывания вытяжки, которые при увеличении продолжительности замеров до 5 минут уже не отмечались. Изменение вытяжки из санузлов квартир наветренной ориентации (тёмные точки) и заветренной (светлые точки) показано на рис. 9.

Рисунок 9, 10.

Переход на системы вытяжной вентиляции с механическим побуждением ставит ряд повышенных требований как к герметичности поэтажных стыков блоков сборных вертикальных каналов, так и к герметичности ограждений квартиры (особенно междуэтажных перекрытий и входных дверей) и чердака, если сохранять решение с «тёплым» чердаком. Как выполняется герметизация вентиляционных каналов за рубежом видно из рис. 10 — соединение делается через муфты на клею. По вопросу герметичности ограждений квартиры, применение принудительной вытяжной вентиляции вынудило большинство европейских стран ввести нормативы на допустимую разгерметизацию ограждений квартиры при заданном перепаде давлений между внутренним и наружным воздухом, проверяемую с использованием метода «Минеаполис — Бловер — Дверь».

Следует отметить, что подавляющая часть нового жилищного строительства в Западной Европе — это здания ниже 6-7 этажей, и опыт применения в этих зданиях механической вытяжной вентиляции достоин подражания для аналогичных зданий и у нас. Но подавляющий объём жилищного строительства в Москве — это крупнопанельные здания выше 9-ти этажей, с недостаточной герметичностью межэтажных перекрытий и вентиляционными блоками индустриального изготовления, из-за конструктивных особенностей не приспособленных к использованию в системе механической вытяжной вентиляции.

В то же время, как это было показано выше, при соблюдении изложенных рекомендаций по проектированию естественной вытяжной вентиляции с «тёплым» чердаком, при осуществлении приточных устройств в окнах или в стене под ними и при наличии существенного располагаемого напора под действием гравитационных сил в зданиях повышенной этажности наблюдается устойчивая работа вытяжки в них без механического побуждения. Поэтому считаем, что пока сохраняется панельное домостроение, возможно сохранить и систему естественной вытяжной вентиляции с «теплым» чердаком, добавив к описанному решению установку для последних двух этажей канальных вентиляторов на вытяжке из помещений кухни и санузлов.

Такое решение уже применяется некоторыми проектными организациями, оно повышает надёжность системы, и если вытяжку из этих помещений направлять самостоятельными каналами непосредственно в «теплый» чердак, то работа вентиляторов (потребляемая мощность их не превышает 20 Вт) не нарушит режима вытяжки из остальных этажей здания.

Но, отдав создание систем вытяжной вентиляции с естественным побуждением в руки конструкторов, нельзя не обращать внимание на результаты их «творчества» и допускать такие несуразные решения, как показанная на фотографии вытяжная шахта жилых домов с «тёплым» чердаком типовой серии 111. Ранее говорилось, что для того чтобы снизить сопротивление вытяжной шахты, надо убрать с неё зонт, а здесь оголовок её вообще закрыт крышкой. Естественно, в таких домах вентиляция работать не будет.

Механическую же вентиляцию в панельных жилых домах надо начинать внедрять там, где этажность не превышает 6-7 этажей и где неэффективен «тёплый» чердак или вместо него сооружается мансарда. Вероятно, применение механической вентиляции будет оптимально при модернизации огромного количества построенных 9-этажных панельных зданий. Но надо добиться плотности соединений вертикальных каналов в строительном исполнении и повысить герметичность межэтажных перекрытий и входных дверей в квартиры.
