Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!

• Шаг 1 – Определяемся со способом монтажа
• Шаг 2 – Устанавливаем корпус на место
• Шаг 3 – Производим электромонтаж

Шаг 1 – Определяемся со способом монтажа

Первое, что нужно определить, это следующие моменты:

1. Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Независимый электрический духовой шкаф можно установить отдельно, причем на него поставить газовую варочную панель (она более экономная).
2. Какая мощность техники? Если мощность не выше 3,5 кВт, допускается применять подключение к розетке. В противном случае рекомендуется вывести отдельный силовой провод от распределительной коробки, с помощью которого и необходимо подключить электродуховку.
3. Выдержит ли электропроводка в доме такие нагрузки? Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Если Вы живете в хрущевке, при этом замена электропроводки в квартире не производилась, конечно же, кабель не выдержит токовые нагрузки свыше 3,5 кВт и придется полностью менять трассу проводки. Если же Вы недавно делали ремонт и уверены в том, что жилы кабеля выдержат силу тока в пределах 16А, можете не беспокоиться и переходить к монтажным работам. Тут же следует отметить, что проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления производить запрещено.

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

Шаг 2 – Устанавливаем корпус на место

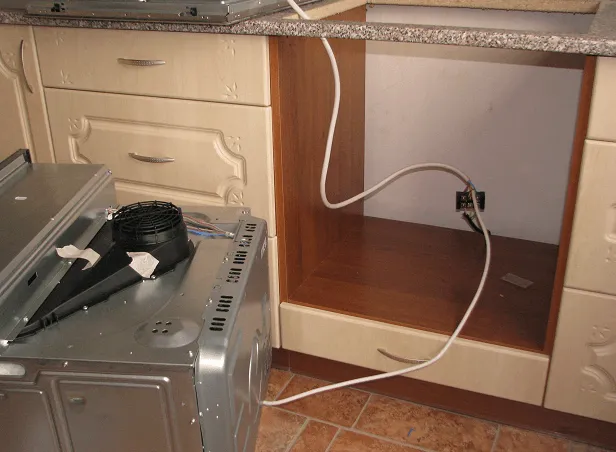

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
3. От задней стенки дистанция должна быть не менее 4 см.
4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

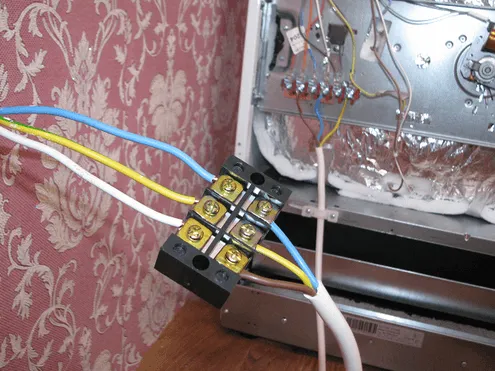

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

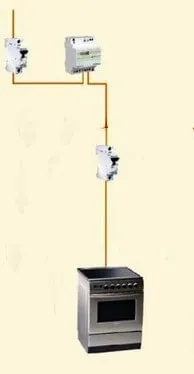

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!

Можно ли клеить обои за духовым шкафом?

Обои можно клеить за духовым шкафом, но следует учитывать ряд важных моментов.

Во-первых, за духовым шкафом может быть достаточно высокая температура, поэтому при выборе обоев необходимо обратить внимание на их теплостойкость. Однако, если духовой шкаф имеет надежную термоизоляцию, то не должно быть сильного воздействия высоких температур на обои.

Во-вторых, следует учитывать наличие влаги, поскольку при использовании духового шкафа может выделяться пар. Влага может повредить обои, поэтому необходимо выбирать водостойкие обои и защитить их поверхность от воздействия пара.

В-третьих, при клеении обоев за духовым шкафом необходимо учитывать особенности поверхности, на которую они будут крепиться. Эта поверхность должна быть ровной и сухой. Если поверхность неровная, то необходимо ее выровнять перед клеением обоев.

Наконец, необходимо помнить, что обои за духовым шкафом будут подвергаться воздействию пара, жира и других загрязнений, поэтому важно выбирать материалы, которые легко чистятся и не будут испорчены длительным воздействием пара и жира.
