Кабели марки ВВГ нашли широкое применение как в частном строительстве, так и в промышленности. Это связано с тем, что он имеет достаточно широкий спектр типоразмеров, удобен в монтаже, а его стоимость относительно невысока в сравнении с другими подобными изделиями.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред. Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

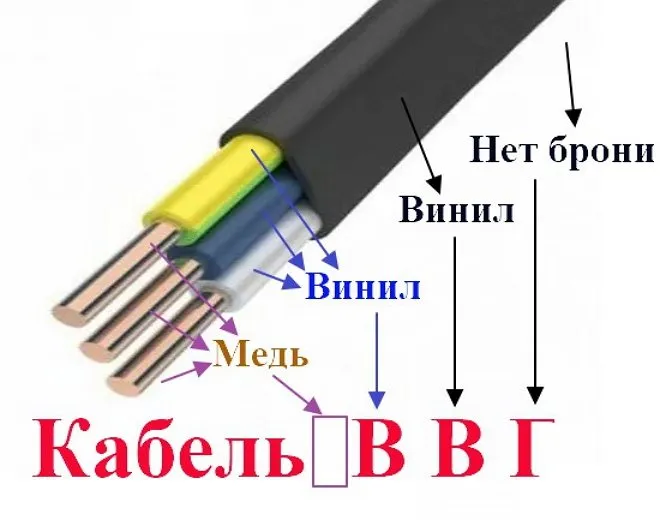

Расшифровка аббревиатуры кабеля ВВГ
Структура кабеля ВВГ
Характеристики кабеля ВВГ Механические характеристики кабеля ВВГ
Электрические характеристики кабеля ВВГ

Вывод

Где можно использовать

Широко используются:

на электростанциях;
на трансформаторных подстанциях;
в промышленных предприятиях;
в специализированных установках;
в административных зданиях;
складских, жилых и хозяйственных помещениях.

Применяют кабель силовой ВВГ в качестве электропроводки для обеспечения электропитания:

осветительных приборов;
водо,- и воздухонагревательных установок, «тёплого пола»;
электродвигателей и насосов;
холодильного оборудования;
кондиционеров;
распределительных щитов и розеток.

Допускается монтаж на деревянных и пластиковых основаниях, так как кабеля ввг пнг не поддерживают горение.

Важно! В местах непосредственного контакта с вышеописанными материалами желательна обработка их пожарными антисептиками.

При укладке кабеля и дальнейшей его эксплуатации необходимо избегать механических повреждений. Для этого используют металлические либо пластиковые коробы или рукава.

Расшифровка и виды

Кабель сип: расшифровка

Если первые буквы аббревиатуры в названии марки кабеля не начинаются с букв АА (алюминиевая жила с алюминиевой оболочкой) или АС (алюминиевая со свинцовой оболочкой), то расшифровывают это так, что жилы изготовлены из меди. Первая буква В аббревиатуры ВВГ означает, что изоляция жилы изготовлена из винила (может использоваться полихлорвинил или его производные). Вторая буква В означает, что общая оболочка изоляции пучка жил с изоляциями тоже изготовлена из винила. Третья буква Г указывает на отсутствие брони.

Обычный ВВГ

Он используется для монтажа электропроводки в блоках, каналах и коллекторах, вахтах и тоннелях, в сухих и полусухих нежарких помещениях с относительной влажностью не более 98%. Возможно также наружное применение на открытом воздухе. В таком случае следует избегать длительного прямого попадания солнечных лучей, при необходимости применить защиту от них. Без дополнительной защиты укладка его под штукатурку нежелательна.

Негорючий ВВГнг

Добавочные буквы «нг» в названии кабеля ввг нг означают расшифровку, что изоляция его не поддерживает горение. Использование его целесообразно там, где он контактирует с такими материалами, как:

изделия из древесины (дерево, вагонка, фанера, ДВП, ДСП);
бумага (обои, картон);
ткань (шторы, ковры).

Также расшифровка кабеля ввгнг (а) – с повышенной пожаробезопасностью. Степень пожаробезопасности выражается индексами (а), (в), (с), (d), где начальная буква (а) означает наивысшую категорию, а дальше по убыванию.

Расшифровка маркировки ВВГ нг ls – при пожаре крайне мало образует вредных газов и дыма. ВВГ нг lt имеет изоляцию, которая при принудительном горении не выделяет токсичных веществ и газов, а ВВГ нг hf можно расшифровать – при горении не выделяет коррозионно-активных веществ, галогенов. Чем отличается ВВГ нг frls? Они отличаются тем, что имеют повышенную огнестойкость с низким газообразованием после сгорания изоляции.

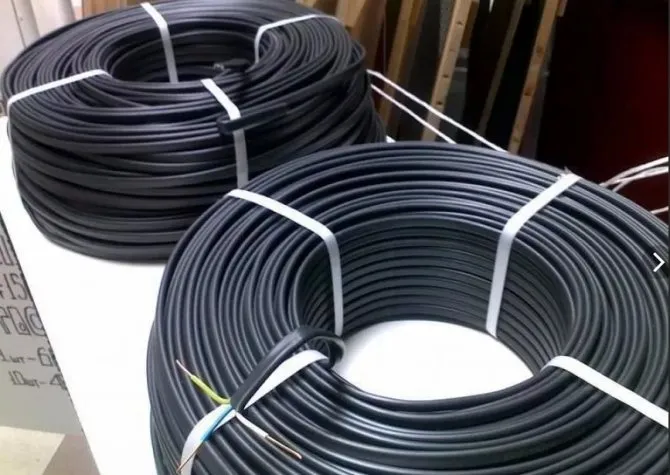

Формы выпуска

Если встречается маркировка такого кабеля ввг з, это означает, что пространство между металлической жилой и изоляцией заполнено синтетическим не гидрофобным волокном или порошком. Марка ввгп будет отличаться тем, что имеет плоскую форму.

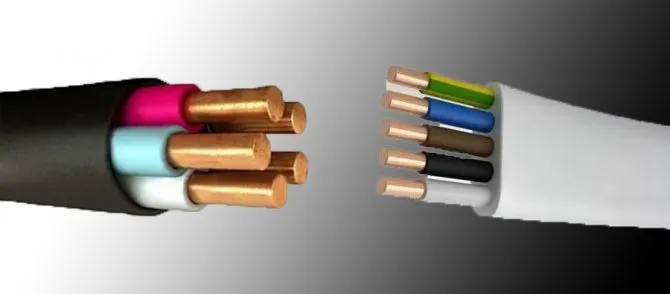

Форма кабеля зависит от вида и количества жил и бывает:

круглой;
плоской;
треугольной;
прямоугольной;
пятиугольной.

Трёхжильный кабель ввг может быть круглым, плоским либо треугольным. Разница круглого в том, что жилы могут иметь сегментную форму, состоящую чаще всего из многожильного пучка проводов. Такая форма жил используется у трёх,- либо четырёхжильных кабелей, которые в общем разрезе образуют форму круга, а жилы – форму сегмента. Это позволяет сохранять плотность всего кабеля при остроугольном изгибе, провод не сбиваются в узлы.

Важно! Изгибать кабель ввг можно под окружность, радиусом до 10 раз превышающим радиус самого провода.

Аналоги ВВГнг-LS

ВВГнг-LS-П плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. ВВГзнг с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. ВВГнг-П плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. ВВГз с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ. ВВГ-П плоский, с медной жилой, изоляцией и оболочкой из ПВХ. ВВГнг-FRLS с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий. ВВГнг с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. ВВГ с медной жилой, изоляцией и оболочкой из ПВХ.

Конструктивные особенности

Кабель СИП 2: технические характеристики

Гибкость многожильного кабеля увеличивается с ростом количества проводов на определённый размер площади сечения, S. Например, кабель, состоящий из 10 жил, общей S = 5 мм², обладает меньшей гибкостью и устойчивостью к изломам, чем 50-ти жильный с таким же сечением. Зато последний быстрее окисляется и подвергается коррозии, что увеличивает внутреннее сопротивление и износ кабеля.

Это свойство обязательно учитывают для достижения оптимальных результатов при выборе. Для стационарной проводки лучше использовать кабель с жилами, состоящими из одного токопровода. Если он в процессе эксплуатации будет подвергаться большим изгибам, то лучше использовать многожильный из небольшого количества жил (например, переноски, удлинители).

Плоский кабель чаще используется в качестве силовых проводников. Так как у него провода расположены в ряд, то это уменьшает паразитное влияние между электродами, что ощутимо при больших нагрузках.

Преимущества кабелей ВВГ

Основной задачей электроснабжения считается максимальное сохранение качества передаваемой энергии. Для поддержания этих параметров современные электропроводные изделия обязаны иметь такие характеристики, как низкое сопротивление и высокое качество изоляционного покрытия.

Медные кабели ВВГ вполне справляются с такой задачей и обладают некоторыми преимуществами:

Негорючесть оболочки позволяет монтировать проводку в помещениях с возможным возникновением пожара.
Обладание изоляцией высокой прочности не только упрощает монтаж проводки, но и оберегает электрическую сеть от возникновения короткого замыкания при механическом воздействии на провода.
Высокие диэлектрические свойства изолирующего материала, изготовленного из ПВХ, позволяют производить мощные и надёжные провода небольшого диаметра.
Устойчивость к влаге. Это свойство необходимо при использовании проводки в помещениях с повышенной влажностью.
Удобная цветовая и цифровая маркировка токопроводящих жил.
Длительный период использования (срок эксплуатации не менее 30 лет).

Силовой кабель ВВГ, защищённый гофрированными рукавами или кабельными коробами, отличается высокой надёжностью использования.

Основные параметры

Кабель ТППЭП

В зависимости от характера использования и условий эксплуатации выбирают кабель по наиболее подходящим параметрам. Они напрямую зависят от свойств и формы материала, из которого он изготовлен.

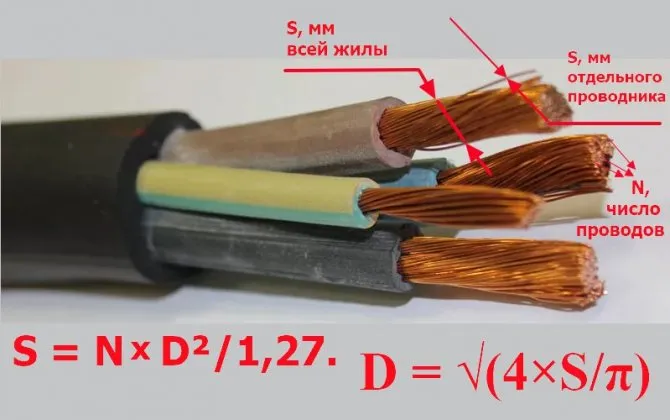

Одним из важнейших параметров описываемого материала является площадь поперечного сечения жилы. Формулы расчёта изображены на рисунке.

От площади поперечного сечения зависят удельное сопротивление и, следовательно, предельное значение тока, при котором происходит нагрев проводника. Этот параметр обычно определяют для каждого кабеля индивидуально, так как различные производители могут использовать разные сорта меди. При выборе кабеля ориентируются на такой параметр, как длительно допустимый ток.

Модификации оболочки

Немаловажным параметром являются технические характеристики изоляции, особенности её свойств отражаются в названии товара, технической документации к нему.

От свойств материала оболочки зависят, в основном, температурные характеристики, а также прочность и химическая стойкость изоляции. Если оболочка изделия имеет отличие от стандартов по характеристике изоляции кабеля ввг, то это указывается в документации к нему.

Важно! Производить монтаж необходимо при температуре окружающего воздуха ниже -15°С.

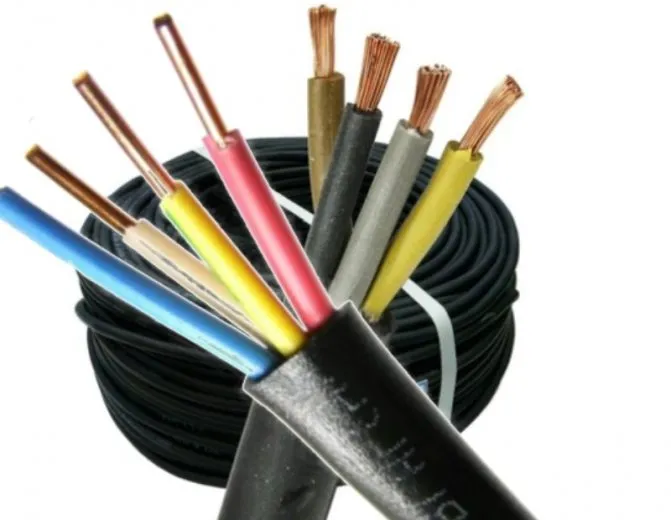

Количество жил и форма кабеля

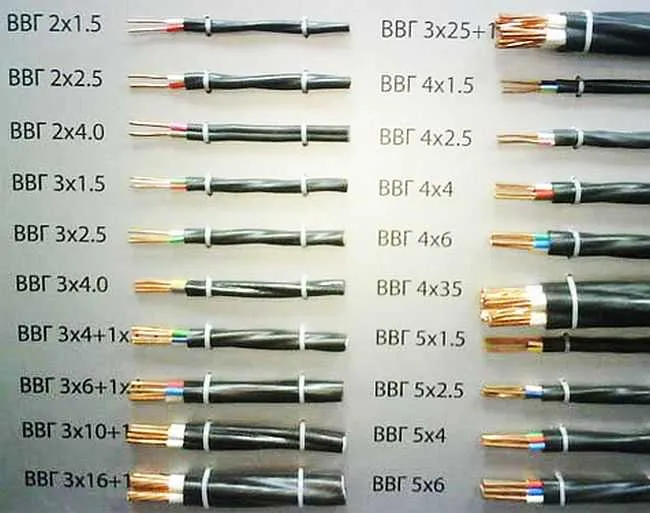

Кабель ввг п после всех буквенных аббревиатур имеет цифры. Первая, от 2 до 5, означает количество жил, вторая – дробная цифра означает площадь сечения в мм². Если после второй цифры есть знак + и ещё цифра, то это говорит о количестве проводов в жиле и про диаметр этих проводов. Например, описание ВВГнг 5×22+1,2 имеет обозначение, что он негорючий и имеет 5 жил, каждая из которых состоит из 22 проводов, площадью сечения каждого провода 1,2 мм².

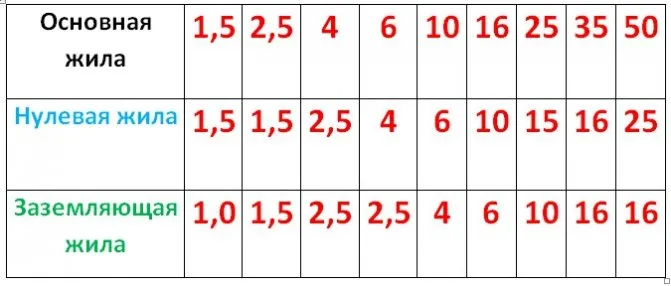

У некоторых производителей для экономии меди и удешевления стоимости кабеля жилы могут иметь различное сечение. Нулевая жила, с синим цветом изоляции, имеет меньшую площадь, чем основной проводник (жёлто-зелёная жила), заземления – ещё тоньше. По стандарту соотношение площади сечения S указано в таблице.

Длительно допустимый ток

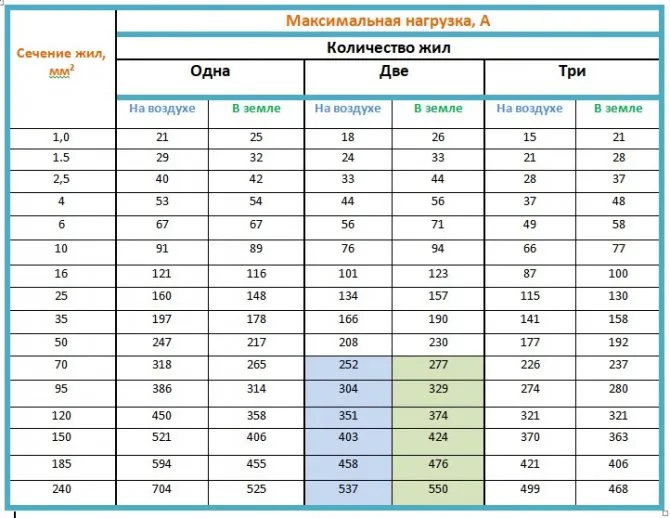

Выбирая необходимый материал, ориентируются на значение максимального тока, при котором будет он эксплуатироваться. Эта величина называется длительно допустимый ток нагрузки. Зависимость тока нагрузки от площади сечения и типа кабеля указана в таблице.

Выделенные синим и зелёным цветами поля содержат значения, рассчитанные из степенной зависимости по линии тренда графика в Excel.

Для четырёх или пятижильных кабелей, эксплуатируемых в трёхфазных сетях, значение тока рассчитывают так: для этого умножают величину, указанную для кабеля из 3 жил, на коэффициент 0,93.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Вам это будет интересно Обзор эффективных способов и видов заземления нейтрали

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Область применения и назначение

Кабель ВВГ применяется для организации бытовой электропроводки, подачи напряжения на объекты электропотребления. Существует два вида кабелей такого типа: напряжением до 660 В и 1 кВ. Простота конструкции и относительная дешевизна позволяют его применение почти во всех случаях бытового использования. Оптимально выгодно использование в жилых помещениях и объектах хозяйственного назначения.

Интересно. Провод ВВГ незначительно дороже аналогов с алюминиевыми жилами, но по качеству и безопасности сильно опережает. Поэтому использование описываемого кабеля значительно увеличит качество и долговечность электропроводки.

Испытание проводов

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.
Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.

Условия эксплуатации и хранения

Стандартные эксплуатационные свойства описываемого кабеля лежат в пределах температур окружающей среды от -50°С до +50°С. При этом он может нагреваться до +70°С, не теряет функциональность при кратковременной перегрузке до +90°С. Повреждение может наступить при нагреве проводников до +160-280°С.

Интересно. Приобретая кабель, лучше сделать предпочтение материалу с последней датой выпуска. Это поможет избежать ухудшения качества из-за возможного ненадлежащего хранения. Особенно это касается многожильных с тонкими проводниками, которые больше подвержены коррозии.

Хранить кабель лучше в таком же температурном диапазоне, как он эксплуатируется, при влажности воздуха до 98%. Он должен быть смотан и увязан в рулон или бухту, уложен на сухое основание. Хранение материала в условиях, близких к предельно допустимым, резко сокращает его срок годности.

Важно! Ненадлежащее хранение размотанного кабеля со случайным попаданием на него влаги и химически активных веществ приводит к очаговым повреждениям. Эксплуатация ранее запутанного в узлы или повреждённого материала коррозией нежелательна. Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования.

Описанный вид кабелей является самым распространённым среди бытовых пользователей. Сравнительно высокие технические характеристики сочетаются с относительно низкой ценой.
