Интересуетесь электрикой, но не знаете, как определить полярность проводов? Узнайте, как найти плюс и минус в электрической проводке, основываясь на цветах. В нашей статье вы найдете полезные советы о том, как распознать красный и черный провод и правильно определить положительную и отрицательную стороны в вашей электросети.
Содержание
- Описание полюсов
- Основные способы для проверки полярности кабеля
- Как понять зрительно, где плюс и минус
- По маркировке
- По цвету провода
- Проверка с помощью специальных приборов и инструментов
- Индикаторная отвертка
- Мультиметр
- Лампа накаливания
- Обычная батарейка
- Народные методы определения полярности проводов
- Стакан воды
- Картошка
- Компьютерный вентилятор
Определение полярности проводов – важный навык, который необходим всем продвинутым пользователям техники и автолюбителям. Путаница с минусом и плюсом в лучшем случае приведет к некорректной работе устройства. В худшем – оно полностью выйдет из строя либо взорвется из-за перегрева аккумулятора. Однако такие последствия легко предотвратить, так как определить плюс и минус на проводах можно несколькими способами, в т. ч. без специального оборудования.
Чтобы определить полярность проводов, важно знать, что «красный провод плюс или минус«. Обычно красный провод обозначает плюсовой (положительный) заряд, а черный — минусовой (отрицательный). Это стандартная схема, которая используется в электрических цепях для правильного подключения устройств. Однако всегда следует проверять информацию в документации или на устройстве, чтобы убедиться в правильной полярности проводов.
Описание полюсов
Когда электричество проходит через 2 точки, электроны распределяются неравномерно. На одном полюсе их больше, чем на другом. Та часть, на которой частиц больше, имеет отрицательный заряд. Полюс с меньшим количеством электронов считают «плюсом».
Когда обе точки соединены проводом, частицы движутся по направлению от отрицательного заряда к положительному. Такой поток называют электрическим током.
Основные способы для проверки полярности кабеля
Самый простой метод определить плюс и минус на проводе – это визуальный осмотр. В первую очередь оценивают наличие маркировки и цвет. Однако зрительный способ не всегда дает результат. Тогда проводят проверку с помощью специальных приборов. В крайнем случае допускается использование простой батарейки или лампы. Если под рукой нет ничего подходящего, можно проверить полярность картофелем или водой. Иногда заряд определяют компьютерным вентилятором.
Как понять зрительно, где плюс и минус
Иногда производители наносят на провода маркировку. Однако в большинстве случаев специальных обозначений на кабелях нет. Основным методом определения полярности проводов остается проверка цвета оплетки.
По маркировке
В редких случаях на проводе можно найти заводское обозначение в виде плюса или минуса. Однако чаще всего полярность в маркировке не указывается. Производители предпочитают использовать цветовые обозначения.
В основной маркировке перечисляют тип жил, их количество, сечение, рабочее назначение и т. д.

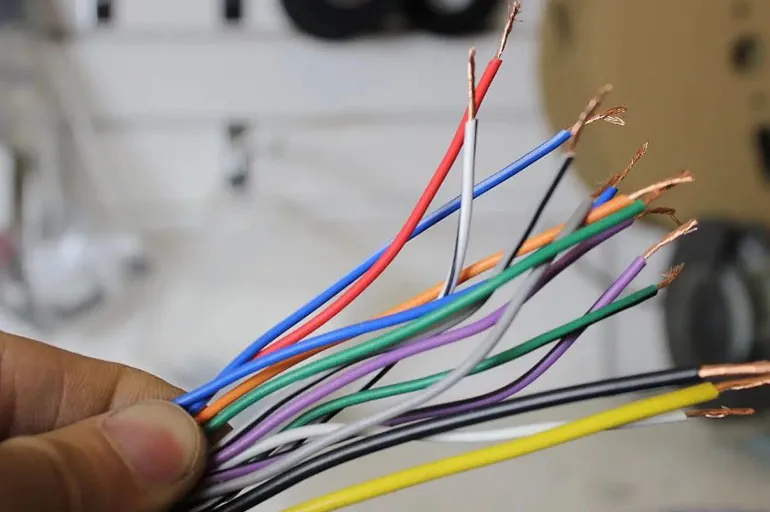

По цвету провода
Фазу, т. е. плюс, принято обозначать яркими цветами. Чаще всего это красный. Иногда используют оранжевые, фиолетовые и желтые оттенки.
Ноль, т. е. минус, маркируют белым, серым, черным или синим цветом. Однако возможны исключения в зависимости от страны-производителя. Например, в США и Канаде фазный проводник может быть черным. Зеленым цветом в большинстве случаев обозначают заземление. В таблице ниже приведены наиболее распространенные варианты в разных регионах.
| Страна или регион | Цвета фазных проводников | Цвет нейтрального проводника | Цвет защитного проводника |
| США | Черный, коричневый, красный, фиолетовый, синий и желтый | Серый или серебристый | Зеленый |
| Канада | Красный, оранжевый, черный, коричневый, синий и желтый | Белый | Зеленый или без оплетки |
| Пакистан и Индия | Желтый, белый, красный и синий | Черный | Зеленый или желто-зеленый |
| Европа | Коричневый, черный и серый | Синий | Желто-зеленый |
| Норвегия | Черный, коричневый, белый и серый | Синий | Желто-зеленый, зеленый или без оплетки |
| СССР | Зеленый, желтый, красный | Синий | Желто-зеленый, редко – черный |
| Китай, Россия, Беларусь, Украина и Казахстан | Зеленый, желтый, красный | Синий | Желто-зеленый |
Проверка с помощью специальных приборов и инструментов
Основное устройство для проверки полярности – мультиметр. В бытовых условиях проще воспользоваться индикаторной отверткой: она недорогая и удобная. Однако прибор не всегда корректно определяет заряд. Если никаких профессиональных инструментов при себе нет, а проверить полярность нужно срочно, можно воспользоваться лампой накаливания или батарейкой с динамиком.

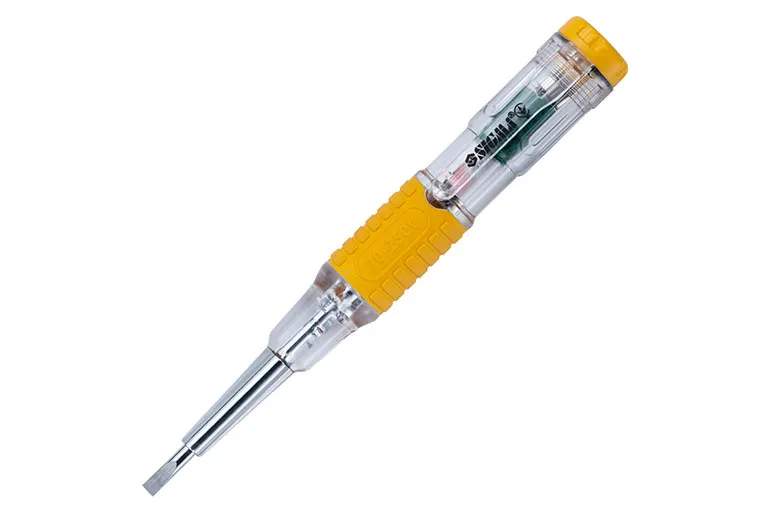

Индикаторная отвертка
Для определения заряда нужно прикоснуться металлической частью отвертки к проводу или просто поднести ее к источнику напряжения.
Если светодиод загорелся, перед вами плюс. Отсутствие сигнала означает минус. Если провод отключен от сети или оборван, индикатор не будет светиться даже на фазе.
К ложным срабатываниям чаще всего приводит трение корпуса о сторонние поверхности, поэтому следует по возможности исключить этот фактор.
Мультиметр
Для проверки полярности мультиметр переводят в режим замера постоянного напряжения (до 20 В). Щуп подключают к гнезду COM, а красный провод – к разъему VmA. Последний выступает в качестве фазы. Щуп используют как минус.
После подключения провода проверяют щупами. Положительным результатом считается появление цифр на экране прибора. Если дисплей никак не реагирует на происходящее либо появляется знак минуса, значит, нужно поменять кабели местами. В некоторых моделях для индикации используют стрелки. Последняя смещается в противоположную сторону при неправильном подключении.

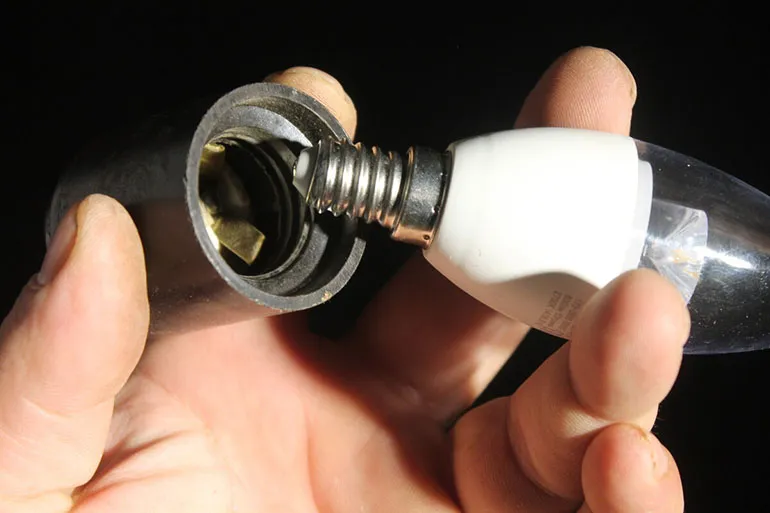

Лампа накаливания
Лампу для проверки вставляют в патрон. Последний подсоединяют к предположительному фазовому проводнику. Включение света свидетельствует о том, что перед вами – плюс.
Обычная батарейка
Для проверки понадобятся пальчиковая батарейка и динамик. Проверяемые провода по очереди подключают к разным концам. Их соединяют с динамиком на несколько секунд. Если диффузор двигается вверх, значит, провода подключены правильно. Небольшая просадка вниз свидетельствует о том, что нужно поменять кабели местами.
Народные методы определения полярности проводов

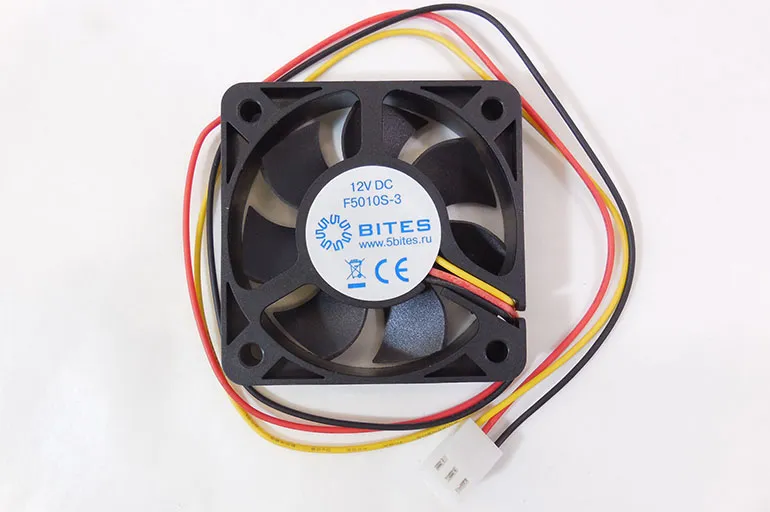

Для простой проверки заряда проводников можно использовать воду или картофель. Если вы боитесь за свою безопасность, возьмите старый компьютерный вентилятор. Большинство моделей недорогие, поэтому даже в случае ошибки вы почти ничего не теряете.
Стакан воды
Для определения полярности сделайте следующее:
- Возьмите небольшую неметаллическую емкость. Подойдет широкая стеклянная колба, фарфоровая чашка или пластиковый стаканчик.
- Заполните сосуд теплой водой. Она должна иметь приятную для пальцев температуру. Холодная жидкость не даст нужную реакцию.
- Отведите от источника питания 2 провода. Опустите их в воду оголенными концами и следите за реакцией.
Возле нулевого проводника начнется электролиз воды, сопровождающийся выделением водорода. Визуально вы увидите пузырьки. Рядом с фазой не будет происходить ничего необычного.
Картошка
Для проверки нужно взять картофелину и разрезать ее на 2 части. Чистить овощ необязательно. Отведите 2 провода от неизвестного источника питания и погрузите металлические концы в мякоть клубня. Оставьте конструкцию на 5-10 минут. Возле фазы вы обнаружите зеленовато-голубые пятна. Рядом с нулевым выводом образуется немного пены.
