Расчет поперечного сечения проводника: как это сделать

Узнайте, как правильно рассчитать поперечное сечение проводника в нашей новой статье! Мы предоставим вам подробную информацию о методах расчета и важности выбора правильного поперечного сечения проводника для электрических систем. Изучите наши советы и обеспечьте безопасную и эффективную передачу электроэнергии!

Какой кабель выбрать для квартирной проводки

Несмотря на дешевизну алюминиевых проводников, от их применения лучше отказаться. Причина – низкая надежность контактов, через которые будут проходить токи. Второй повод – несоответствие сечения провода мощности современной бытовой техники. Кабель из меди отличается надежностью, длительным сроком эксплуатации.

В квартирах и домах допускается использовать провод с маркировкой:

• ПУНП – плоский проводник с медными жилами в ПВХ-оболочке. Рассчитан на напряжение номиналом 250 В при частоте 50 Гц.
• ВВГ/ВВГнг – плоские кабели из меди с двойным ПВХ-покрытием. Применяются внутри и снаружи сооружений, не подвержены возгоранию. Бывают с 2-мя, 3-мя и 4-мя жилами.
• NYM – провод из меди для внутренней одиночной линии. Имеет изоляционную ПВХ-оболочку и наружное покрытие, жилы с заземлением и без него.

При выборе количества жил понадобится учесть способность токопроводимости на единицу сечения. В данном случае квартирную сеть лучше сделать из одножильного провода, толщина которого больше. Многожильные элементы можно изгибать многократно, подсоединять на них электроприборы. Качественным будет только кабель с тонкими жилами.

Круг — это геометрическое место точек на плоскости, расстояние от которых до его центра, не превышает заданного числа, называемого радиусом этого круга.

Сечение круга — это изображение фигуры, образованной рассечением круга плоскостью в поперечном направлении.

Формула для расчета площади поперечного сечения круга:

S = π * d 2 / 4

, где

d — диаметр круга.

Быстро выполнить эту математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

На этой странице представлен самый простой онлайн калькулятор расчета площади поперечного сечения круга, если известен диаметр круга. С помощью этого калькулятора вы в один клик сможете рассчитать площадь сечения круга.

От слов к делу

Существует несколько способов замера диаметров трубы, отличающихся своими особенностями в зависимости от условий, которые важно учитывать для того, чтобы избежать ошибок. Выбор конкретного способа замера часто зависит от доступности к объекту замера

Рассмотрим некоторые из них.

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

• гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
• рулетка;
• школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.

Если торцевая часть трубы недоступна для осуществления замера, то есть, когда труба является смонтированным элементом уже действующей схемы водо- или газоснабжения, то для замеров штангенциркуль прикладывают к боковой поверхности трубы

В данном случае важное условие для осуществления обмера: длина ножек штангенциркуля должна превышать половину диаметра трубы

Как рассчитать сечение медного провода и определить нагрузку на кабель

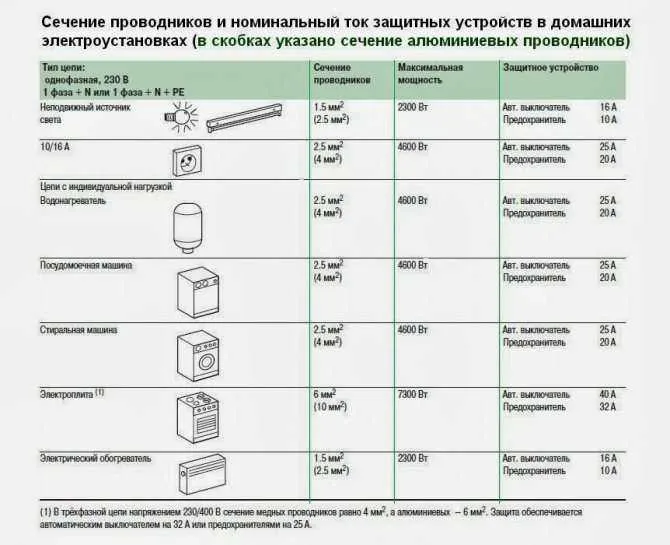

В этой таблице данные приведены для следующего случая.

— Одна фаза, напряжение 220 В

— Температура окружающей среды 30 С

— Прокладка в воздухе или коробе (в закрытом пространстве)

— Провод трехжильный, в общей изоляции (кабель)

— Используется наиболее распространенная система TN-S с отдельным проводом заземления

— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.

Еще важно знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время

Существует ряд компаний делающих такие провода(перечислять их я не буду).

Но есть и такие, которые делают качественные, но дорогие провода

На это стоит обратить максимальное внимание

В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила

Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.

Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.

1. Для точного определения сечений проводов смотрят на жилы. При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.
2. Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
3. Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.

Особенности самостоятельного расчета

Самостоятельное вычисление продольного сечения выполняется на жиле без изоляционного покрытия. Кусочек изоляции можно отодвинуть или снять на отрезке, приобретенном специально для тестирования. Вначале понадобится определить диаметр и по нему найти сечение. Для работ используется несколько методик.

При помощи штангенциркуля

Способ оправдан, если будут измеряться параметры усеченного, или бракованного кабеля. К примеру, ВВГ может обозначаться как 3х2,5, но фактически быть 3х21. Вычисления производятся так:

1. С проводника снимается изоляционное покрытие.
2. Диаметр замеряется штангенциркулем. Понадобится расположить провод между ножками инструмента и посмотреть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
3. На основании формулы поиска площади круга S = π (D/2)2 или ее упрощенного варианта S = 0,8 D² определяется поперечное сечение.
4. Диаметр равен 1,78 мм. Подставляя величину в выражение и округлив результат до сотых, получается 2,79 мм2.

С использованием линейки и карандаша

Вычисление ПС с помощью линейки и карандаша При отсутствии специального измерителя можно воспользоваться карандашом и линейкой. Операции выполняются с тестовым образом:

1. Зачищается от изоляционного слоя участок, равный 5-10 см.
2. Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, пространства между ними быть не должно, «хвостики» направляются вверх или вниз.
3. В конечном итоге должно получиться определенное число витков, их требуется посчитать.
4. Намотка прикладывается к линейке так, чтобы нулевое деление совпадало с первой намоткой.
5. Замеряется длина отрезка и делится на количество витков. Получившаяся величина – диаметр.
6. Например, получилось 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – диаметр кабеля. Сечение можно найти по формуле.

Точность вычислений определяется плотностью и длиной намотки.

Таблица соответствия диаметра проводов и площади их сечения

Если нет возможности пройти тестирование диаметра или сделать вычисление при покупке, допускается использовать таблицу. Данные можно сфотографировать, распечатать или переписать, а затем применять, чтобы найти нормативный или популярный размер жилы.

При покупке электрокабеля понадобится посмотреть параметры на этикетке. К примеру, используется ВВНГ 2х4. Количество жил – величина после «х». То есть, изделие состоит из двух элементов с поперечным сечением 4 мм2. На основании таблицы можно проверить точность информации.

Измерение сечения проводников по диаметру

Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.

Для информации. Измеряя рассматриваемый параметр контрольно-измерительными приборами, необходимо изначально произвести замеры диаметров токопроводящих элементов, желательно сняв изоляционный слой.

Приборы и процесс измерения

Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

Определение сечения провода по диаметру совершается по следующей формуле:

S = (3,14/4)*D2, где D – диаметр провода.

Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:

Sобщ= S1 + S2 +…+Sn, где:

• Sобщ – общая площадь поперечного сечения;
• S1, S2, …, Sn – поперечные сечения каждой жилы.

На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:

1. Очистить изоляционный слой жилы;
2. Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
3. Произвести замер длины намотки;
4. Разделить полученную величину на количество витков.

Важно! Если витки не будут уложены на карандаш равномерно с зазорами, то точность полученных результатов измерения сечения кабеля по диаметру будет под сомнением. Для повышения точности замеров рекомендуется производить замеры с разных сторон

Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю.

После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.

Измерение диметра проводникового изделия посредством линейки.Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.Определить сечение кабеля по диаметру проще всего посредством таблицы, которая приведена ниже.

Таблица соответствия диаметра провода сечению провода

Диаметр проводникового элемента, ммПлощадь сечения проводникового элемента, мм2

Площадь поперечного сечения проводника

В последние годы отмечается заметное понижение качественных характеристик изготавливаемой кабельной продукции, в результате чего страдают показатели сопротивления — сечение проводов. Диаметр любого проводника в обязательном порядке должен обладать соответствием всем заявленным производителем параметрам.

Любое отклонение, составляющее даже 15-20 %, может стать причиной значительного перегрева электрической проводки или оплавления изоляционного материала, поэтому выбору площади или толщины проводника нужно уделять повышенное внимание не только на практике, но и с точки зрения теории. Поперечное сечение проводников

Поперечное сечение проводников

Параметры, наиболее важные для правильного выбора сечения проводника, отражены в следующих рекомендациях:

толщина проводника — достаточная для беспрепятственного прохождения электротока, при максимально возможном нагреве провода в пределах 60 °C;
сечение проводника — достаточное для резкого понижения напряжения, не превышающего допустимые показатели, что особенно важно для очень длинной электропроводки и значительных токов.

Особое внимание требуется уделять максимальным показателям рабочего температурного режима, при превышении которого проводник и защитная изоляция приходят в негодность. Сечением используемого проводника и его защитной изоляцией должна в обязательном порядке обеспечиваться полноценная механическая прочность и надежность электрической проводки.

Сечением используемого проводника и его защитной изоляцией должна в обязательном порядке обеспечиваться полноценная механическая прочность и надежность электрической проводки.

Определение потери давления после расчета площади воздуховода

Потери давления высчитываются после подсчета площади трубопроводов, скорости обмена воздуха и сопротивления инженерной коммуникации. Такой показатель влияет на подбор вентилятора по мощности.

Используется формула P = R · L + E · V · Y / 2, где:

• P — потери давления (Па);
• R — удельный показатель давления трением при взаимодействии воздуха с внутренними стенками (Па/м);
• L — длина расчетного участка (м);
• E — числовой индекс потерь напора на участке в сумме;
• V — скорость потока в искомом месте (м/с);
• Y — плотность атмосферы (кг/м3).

Потеря давления определяется с применением справочника. Коэффициент E имеет прямую зависимость от параметров участка, где делается вычисление.

Использование автоматического онлайн-калькулятора повышает точность расчета по сравнению с ручным методом.

Как узнать какого сечения кабель?

Для определения сечения кабеля можно воспользоваться одним из следующих способов:

1. Информационная табличка: на кабеле обычно имеется информационная табличка с указанием модели кабеля, производителя, напряжения, тока и сечения.

2. Калькулятор сечения кабеля: на сайтах производителей кабелей и электротехнического оборудования существуют специальные калькуляторы, позволяющие определить сечение кабеля на основе данных об электрических параметрах схемы и расстоянии между приборами.

3. Измерение диаметра: можно измерить диаметр кабеля и на основе этого определить его сечение, используя таблицы соответствия диаметра кабеля и его сечения.

Важно помнить, что правильное определение сечения кабеля критически важно для обеспечения безопасной и надежной работы электрооборудования. Если вы не уверены в правильности определения сечения кабеля или не знаете, как правильно выполнить эту операцию, рекомендуется обратиться к квалифицированному электрику.

Видео. Как замерять сечение провода
