Важно разобраться в цветовой маркировке проводов трехфазной сети, особенно фаз 380В. Наши советы от экспертов-электриков из Electro Genius помогут вам легко и безопасно определить цвета фаз 380 и правильно провести подключение. Будьте уверены в своих знаниях и грамотно работайте с электричеством!
Цветовая маркировка проводов однофазной сети
При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.
Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.
Цвета проводов однофазной сети
- Фазовая линия L — коричневая, черная, красная, серая, белая.
- Нейтральный провод N — синий
- Защитный PE — желто-зеленый
- Изоляция всех проводников кабеля — обычно белого цвета
Обозначение проводов в электрике
В электроусетях и установках переменного тока делят провода на 3 типа:
- фазный провод — обозначение L (если имеется больше фаз, L1, L2, L3)
- нейтральный проводник — обозначение N
- защитный проводник — PE
Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.
Цвет фазовой линии L
Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля.
В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми — синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора.
В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.
Цвет нейтральной линии N
Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.
Полезное: Программируемый таймер – реле времени на 220В
N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В.
В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве.
Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.
Цвет защитной линии PE
Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.
Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю.
Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире — это относится в основном к более старой разводке).
Если в кабеле отсутствует нужный цвет
Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?
Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.
Видео урок по ГОСТ цветам
2– 5,00Загрузка…
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Источник: https://2shemi.ru/tsvetovaya-markirovka-provodov-odnofaznoj-seti/
Цветовая маркировка проводов в сетях 220 и 380В
В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.
Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.
Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.
Однофазная двухпроводная сеть 220В
Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.
Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:
| (L) | (N) | Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль). |
| (L) | (PEN) | Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует. |
Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).
Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

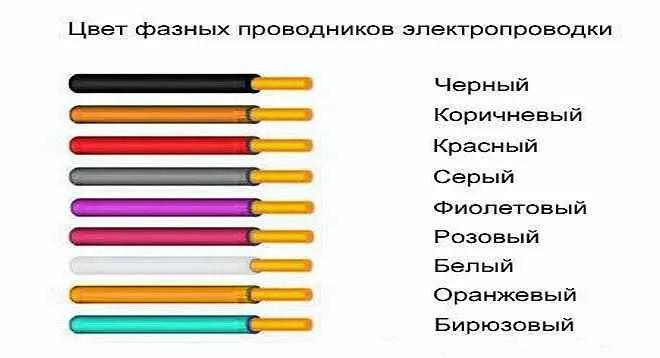

| Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. | Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне) |
| Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. | |
| Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. | Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне) |
| Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. | Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне). |

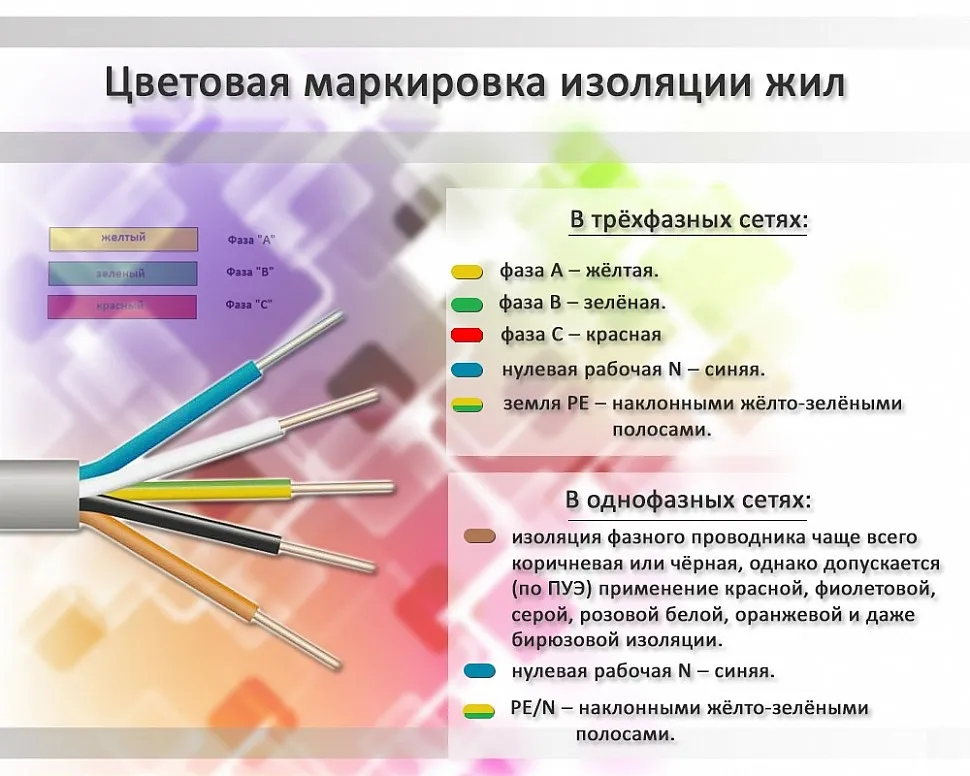

Маркировка проводов в трехфазной сети 380 В
Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

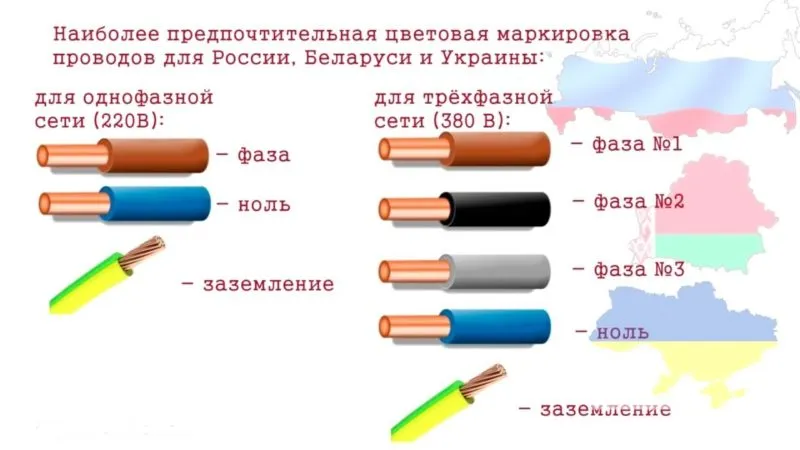

Цветовая маркировка жил в трехфазной сети следующая:
- Фаза A (L1) – провод в коричневой оболочке.
- Фаза B (L2) – провод в черной оболочке.
- Фаза C (L3) – провод в серой оболочке.
- Рабочее зануление (N) – провод в синей (голубой) оболочке.
- Защитное зануление (PE) – провод в желто-зеленой оболочке.
Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.
Маркировка проводов в сети постоянного тока
Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.
В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.
Как определить L, N, PE
Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:
- Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
- Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.
Дополнительная маркировка проводов
Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.
Дополнительная маркировка проводов
В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:
- L – фаза.
- N – нейтраль (рабочее зануление).
- PE – земля (защитное зануление).
Цветовая маркировка электрических проводов в разных странах
| Страна (регион) | Цвет наружной изоляции проводника или жилы | ||||
| Фазный проводник L1 | Фазный проводник L2 | Фазный проводник L3 | Рабочее зануление N (нейтраль) | Защитное зануление PE (земля) | |
| США. Общепринятые цвета (120/208/240 В). | черный | красный | синий | серебристый | зеленый |
| США. Альтернативная цветовая маркировка (277/480 В). | коричневый | оранжевый илифиолетовый | желтый | серый | зеленый |
| Канада. Обязательные цвета. | красный | черный | синий | белый | зеленый или без изоляции |
| Канада. Трехфазные установки с изолированной нейтралью. | оранжевый | коричневый | желтый | белый | зеленый |
| Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. | красный | желтый илибелый (ЮАР) | синий | черный | желто-зеленый илизеленый |
| Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. | коричневый | черный | серый | синий | желто-зеленый |
| Европа. Обозначение шин. | желтый | коричневый | красный | ||
| СССР. Обозначение шин. | желтый | зеленый | красный | синий | желто-зеленый, встречается черный |
| Россия, Украина, Беларусь. Обозначение шин. | желтый | зеленый | красный | голубой | желто-зеленый |
Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.
Источник: https://poweredhouse.ru/cvetovaya-markirovka-provodov/
ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..
Яндекс.Директ
Трёхфазная система электроснабжения — частный случай многофазных систем электрических цепей, в которых действуют созданные общим источником синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга во времени на определённый фазовый угол.
Таким образом, каждая такая ЭДС находится в своей фазе периодического процесса, поэтому часто называется просто фазой. Также «фазами» называют проводники — носители этих ЭДС. В трёхфазных системах угол сдвига равен 120 градусам.
Фазные проводники обозначаются в РФ латинскими буквами L с цифровым индексом 1…3, либо A, B и C[1].
Распространённые обозначения фазных проводов:
Россия, EC (выше 1000 В)Россия, ЕС (ниже 1000 В)ГерманияДания
| А | L1 | U1 | R |
| B | L2 | V1 | S |
| C | L3 | W1 | T |
Графическое представление зависимости фазных токов от времени
Векторная диаграмма фазных токов. Симметричный режим.
Значительный вклад в развитие трёхфазных систем внёс М. О. Доливо-Добровольский, который провёл ряд экспериментов с индукционным электродвигателем и выявил ряд преимуществ трёхфазной системы по отношению к другим системам.
- Экономичность.
- Экономичность передачи электроэнергии на значительные расстояния.
- По сравнению с системами с большим числом фаз экономичность проявляется в необходимости меньшего числа линейных проводников, что снижает затраты на токопроводящие материалы.
- Меньшая материалоёмкость 3-фазных трансформаторов.
- Уравновешенность системы. Это свойство является одним из важнейших, так как в неуравновешенной системе возникает неравномерная механическая нагрузка на энергогенерирующую установку, что значительно снижает срок её службы.
- Возможность простого получения кругового вращающегося магнитного поля, необходимого для работы электрического двигателя и ряда других электротехнических устройств.
Двигатели 3-фазного тока (асинхронные и синхронные) устроены проще, чем двигатели постоянного тока, одно- или 2-фазные, и имеют высокие показатели экономичности.
- Возможность получения в одной установке двух рабочих напряжений — фазного и линейного, и двух уровней мощности при соединении на «звезду» или «треугольник».
Благодаря этим преимуществам, трёхфазные системы наиболее распространённые в современной электроэнергетике.
Схемы соединений трехфазных цепей
Звезда
Соединение обмоток звездой
С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.
