Разводка проводов в квартире — сэкономьте на оплате труда специалиста, выполнив своими руками

Хотите самостоятельно сделать разводку электрики в своей квартире и сэкономить на оплате специалиста? ���� В нашей статье вы найдете полезные советы и пошаговую инструкцию по разводке проводов в квартире. Создайте надежную и безопасную электрическую сеть своими руками!

Косметический ремонт в квартире или частном доме – довольно простой процесс: переклеить обои, подновить краску… Гораздо сложнее, когда затеваются крупномасштабные работы. И если задуман капитальный ремонт, особенно в домах, которые введены в эксплуатацию более 20 лет назад, следует задуматься о полной замене проводки. Ведь старые кабели, отслужившие свой век, небезопасны в эксплуатации, да и бытовой техники на наших кухнях в последние время прибавилось, а значит, возросла и нагрузка. Сегодня поговорим о том, как производится разводка электрики в квартире или частном доме, и о возможности её выполнения своими руками.

Разводка электрики в квартире своими рукамиПри выполнении разводки главное – не запутаться в назначениях кабелей

Содержание статьи

Требования к монтажу электропроводки в частном доме или квартире

Все работы, связанные с прокладкой, разводкой или коммутацией электрических кабелей и защитной автоматики должны выполняться в строгом соответствии с правилами устройства электроустановок (ПУЭ) и производиться с соблюдением нормтехники безопасности. Перед началом подобных работ следует подготовить весь необходимый инструмент и расположить его так, чтобы он был в прямом доступе.

Важно! При монтаже розеток и выключателей следует соблюдать высоту их размещения от пола и правила коммутации, указанные в ПУЭ. Имеет смысл внимательно изучить этот документ, дабы избежать последующих переделок.

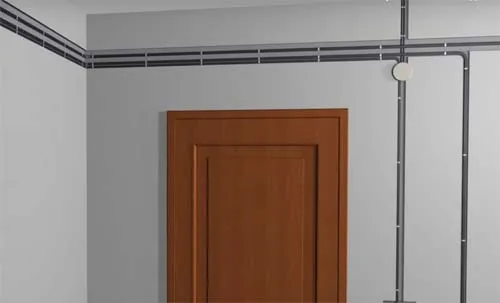

Аккуратный монтаж поможет в будущем не пробить кабели при сверлении стены

Как производится разводка в квартире: основные правила производства работ

Для того чтобы подобная задача была выполнена качественно, следует составить примерную схему проводки в квартире с указанием размещения электроточек, бытовых приборов и их потребляемой мощности, линий их подключения. Именно при производстве подобной работы нагрузка распределяется равномерно по группам, каждая из которых будет защищена своим отдельным автоматическим выключателем. В отдельные линии следует выделить такие бытовые электроприборы как стиральная и посудомоечная машина. Подобные устройства требуют дополнительной установки УЗО или автоматического выключателя дифференциального тока.

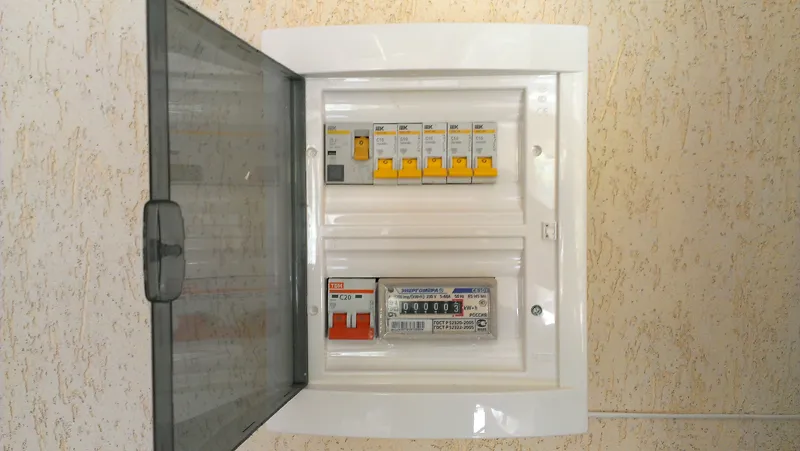

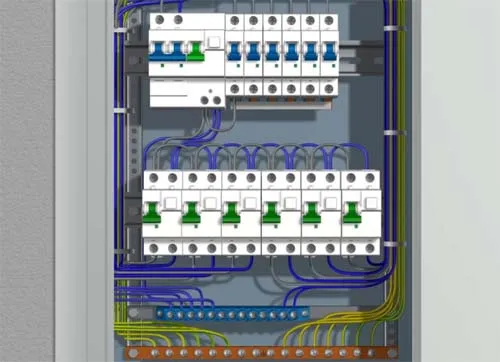

 Современные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьерСовременные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьер

Способы соединения проводов в распределительных коробках

Коммутация проводки электрики в квартире может быть выполнена тремя основными способами:

  1. Обычная скрутка – достаточно простой, но не всегда удобный метод, производство которого может привести к нагреву соединения при слабой протяжке.
  2. Паянная скрутка – метод довольно трудозатратен и занимает очень много времени, однако контакт получается плотным и защищённым от нагрева.
  3. Применение клеммников. Раньше для этих целей использовались винтовые зажимы, требующие для монтажа дополнительного времени. Сегодня всё чаще встречаются контакторы WAGO, которые позволяют выполнить электромонтажные работы максимально быстро.

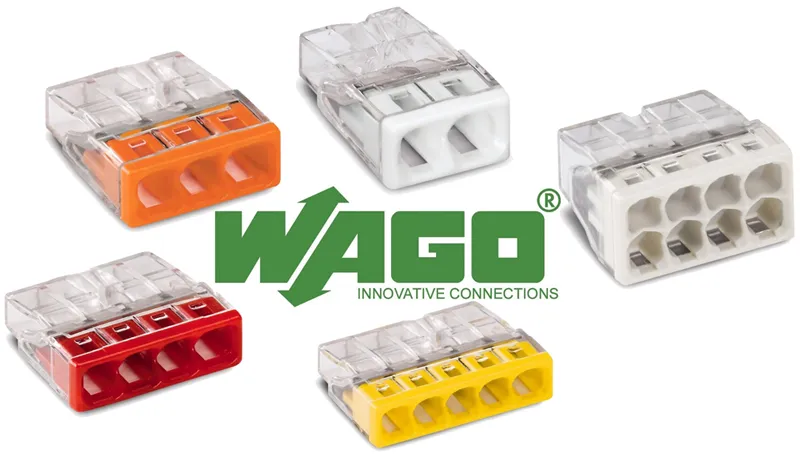

Вот так выглядят самозажимные клеммники WAGOВот так выглядят самозажимные клеммники WAGO

Статья по теме:

Клеммы для соединения проводов: достоинства и недостатки, требования, разновидности, тонкости выбора, обзор производителей, монтажные технологии, как соединить медный и алюминиевый провода — читайте в нашей публикации.

Типы разводки кабеля по квартире и от чего зависит выбор

Проводка электричества в квартире может быть скрытой или открытой (наружной). Какой способ использовать решает каждый самостоятельно, однако необходимо отметить, что скрытая электропроводка надёжнее. Такая применима в строениях из бетона, кирпича или пенобетона. Что касается бревенчатых домов или панельных сооружений, не предусматривающих штробления стен, то в них чаще используется открытая прокладка проводов. Стоит отметить, что в этом случае обязательным является использование кабель-канала, который помимо эстетической функции несёт и практическую: не даёт проводу разгореться в случае перегрузки или короткого замыкания.

Составление схемы разводки электрики в квартире

Определившись с тем, где и какое оборудование будет расположено, необходимо разбить все розетки на отдельные группы, которые будут питаться от отдельных линий. К примеру:

  1. Розеточная группа кухни.
  2. Розетка на кухне, подключаемая через отдельное УЗО.
  3. Гостиная и прихожая.
  4. Спальня и санузел.

Но отдельном листе обозначаются линии освещения. Здесь можно разделить группы на каждую комнату, однако это приведёт к увеличению количества автоматов в распределительном щите. Можно сделать отдельными кухню/спальню, санузел/гостиную и прихожую.

Примерный набросок схемы расположения точек электропитания в квартире

Полезный совет! Прихожую всегда следует коммутировать на отдельную группу освещения. При ремонте электропроводки в квартире можно будет отключить необходимую комнату, при этом свет из прихожей будет в неё попадать, т.к. это помещение является смежным с остальными.

Расчёт сечения кабелей при производстве разводки электрики в квартире

Это одна из важнейших задач при прокладке новой проводки в квартире, правильность решения которой обеспечит безопасность всей домашней сети. Однако следует понимать, что вместе с ней одновременно нужно решить и вопрос номиналов защитной автоматики. Расчёты производятся следующим образом. Глядя на составленную схему суммируем потребляемую мощность всех бытовых приборов, которые будут запитаны от каждой конкретной линии. Далее полученное значение нужно разделить на напряжение сети 220 В. Итоговым показателем и будет потребляемый ток, измеряемый в Амперах. Эти данные пригодятся для выбора защитной автоматики. Ну а подходящее сечение провода выбирается согласно таблице, которая представлена ниже.

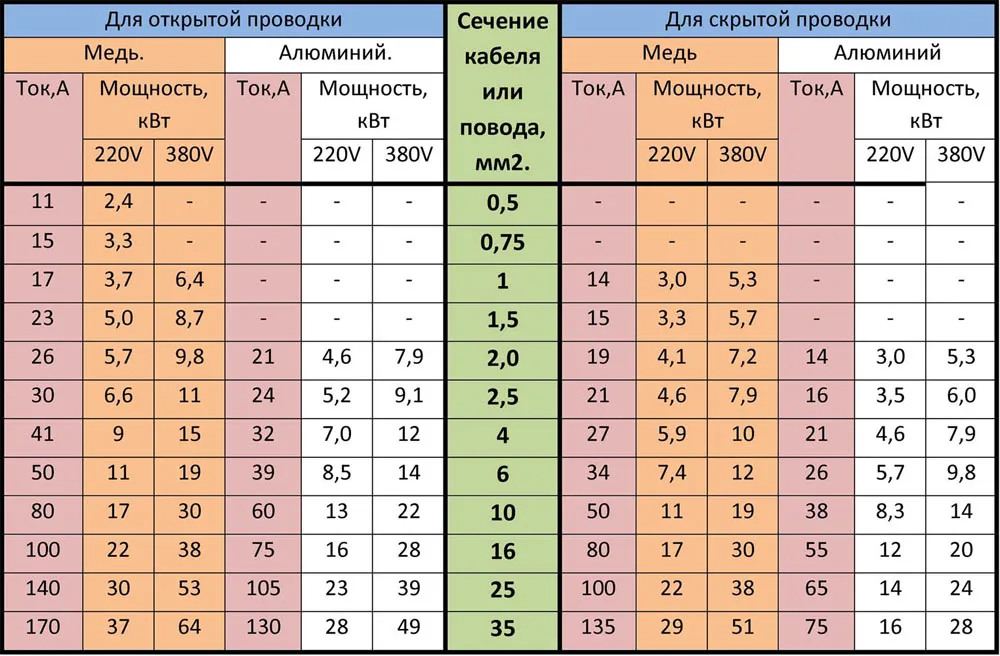

Таблица сечений кабелей по мощности и токовой нагрузкеТаблица сечений кабелей по мощности и токовой нагрузке

Принципиальные схемы электропроводки в квартире: примеры готовых решений

Если домашнему мастеру довольно сложно понять, как именно составляются схемы прокладки кабелей в квартире, предлагаем ознакомиться с готовыми решениями. Возможно, на их примере будет проще разобраться с этим вопросом. Примерные схемы разводки электропроводки в квартире:

Составление схем электропроводки в частных домах: нюансы выполнения работ

Если к частному дому подведено напряжение 220 В, то никакой разницы в схемах с квартирными, не будет. Исключение составляют лишь трёхфазные системы. И то, отличаться будет лишь разводка в распределительном вводном шкафу. В остальном, при отсутствии в доме бойлера и (или) электроплиты, требующей напряжения 380 В, всё будет одинаковым.

Полезно знать! Следует понимать, что при наличии электрического водонагревательного котла, вне зависимости от требуемого для него напряжения, необходимо предусмотреть отдельную линию с установкой на неё устройства защитного отключения или автоматического выключателя дифференциального тока.

Количество входящих фаз и их распределение

При условии, что со столба на распределительный щит приходит четырёхжильный кабель (380 В), следует понять, как правильно его разделить по группам. Практически каждому домашнему мастеру, который сталкивался с электромонтажом, известно, что при использовании нуля и одной из трёх фаз кабеля с напряжением 380 В получается 220 В. Основная задача данного этапа работ – это равномерное распределение фазных проводов по линиям так, чтобы избежать перекоса и обеспечить работоспособность сети на должном уровне. Существует старая поговорка – не стоит класть все яйца в одну корзину. Применима она и здесь. Если освещение дома разбито на линии, не нужно их коммутировать на одну фазу. Лучше распределить. То же касается и линий силовой группы.

Примеры схем для выполнения работ по электромонтажу

Как и в квартире, проводка от щитка своими руками – это не слишком сложный процесс, для выполнения которого требуется лишь знание некоторых правил и чёткое соблюдение инструкций. Предлагаем ознакомиться с готовыми схемами электропроводки в частном доме. Примеры схем электромонтажа для частных домов:

Программы, помогающие составить схему электропроводки в квартире

В сети интернет можно найти множество программ, которые помогут спроектировать домашнюю электрическую сеть. Среди них есть как бесплатные, так и те, за которые придётся выложить некоторые суммы. Среди самых известных программ, не требующих финансовых вложений, можно отметить:

  1. QElectroTech.
  2. Visio.
  3. NanoCAD.
  4. Компас-Электрик.
  5. Eagle (Easily Applicable Graphical Layout Editor).

Подобные программы можно перечислять ещё долго. Бесплатное ПО вполне подойдёт для составления поверхностной схемы электропроводки в панельной квартире или частном доме, однако ограниченный функционал не позволит начертить более сложные коммуникации. Для подобных целей следует использовать платные программы. По мнению пользователей, лучшей в этой области является sPlan.

Такую схему поможет составить специальная компьютерная программа

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

  1. Рассчитываем сечение кабелей.
  2. Выполняем разметку и штробление.
  3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
  4. Производим расключение в распределительном щите.

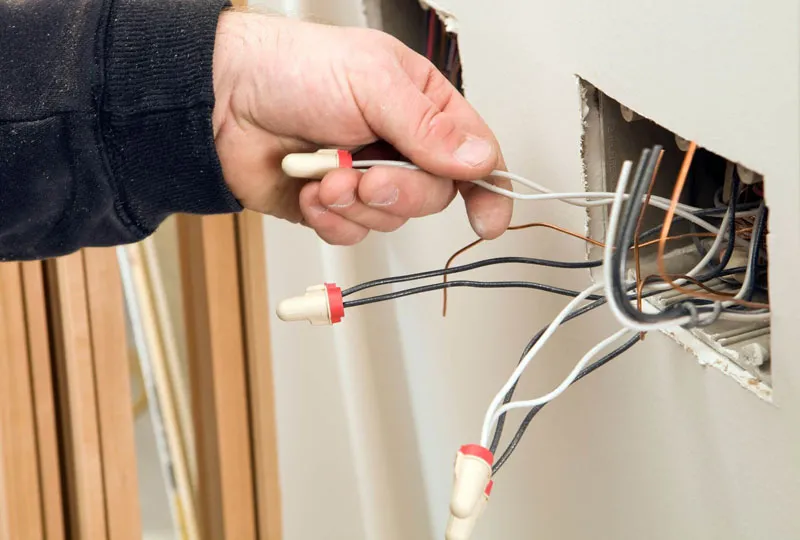

Изолировать соединения можно при помощи специальных колпачковИзолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация Описание действия

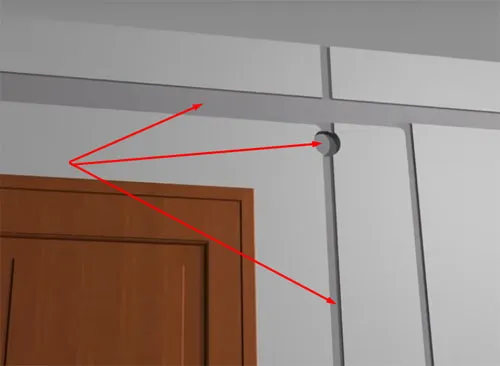

➰ Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.

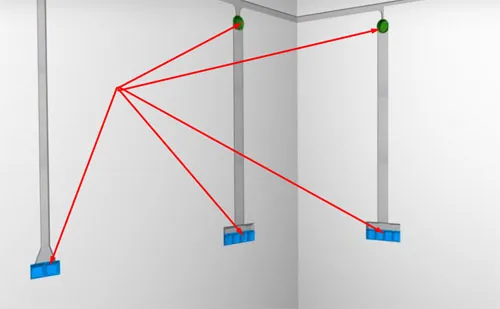

➰ Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.

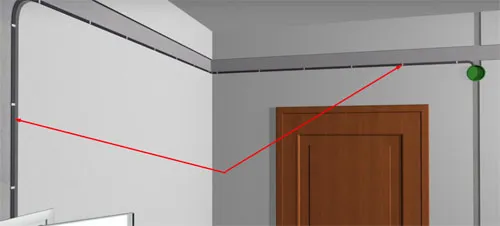

➰ Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.

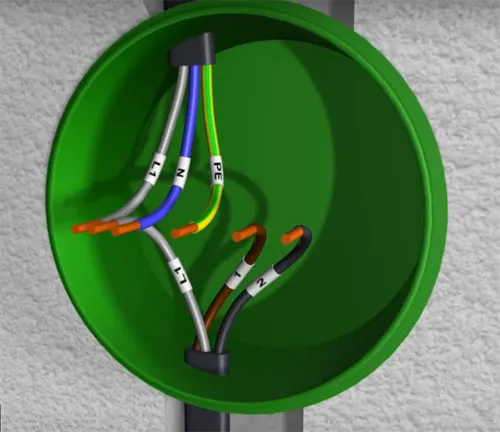

➰ При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.

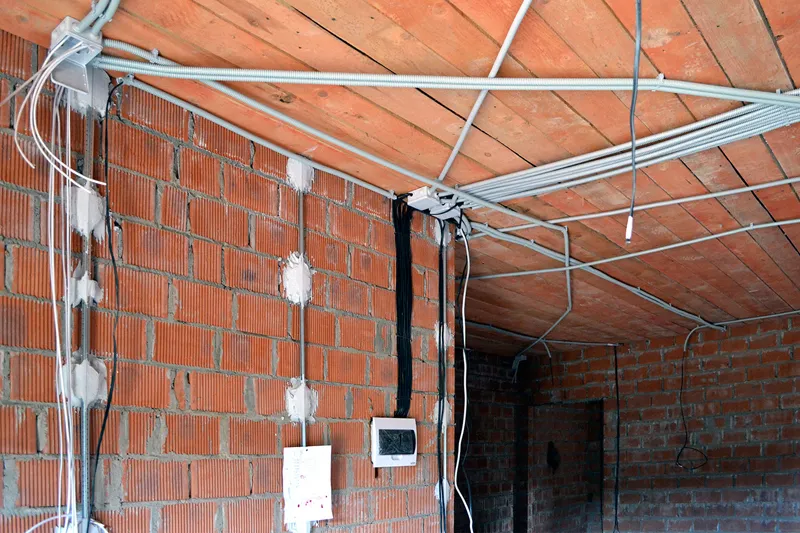

➰ Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
➰ Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Разводка электрики в квартире: цены на услуги специалистов

Эту работу дешёвой назвать не получится. В среднем по регионам подобная работа в трёхкомнатной квартире обойдётся владельцу не менее 45 000-50 000 руб. Если же рассматривать Москву и область, стоимость может возрасти до 70 000-100 000 руб. А стоит ли платить столь большие суммы, когда можно приложить руки и самостоятельно выполнить весь электромонтаж? Редакции Homius.ru кажется, что ответ очевиден.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.
