Хотите узнать, как правильно подключить полотенцесушитель? В нашей статье вы найдете пошаговую инструкцию о том, как осуществить соединение полотенцесушителя с трубой. Получите полезные советы и гарантируйте эффективную работу вашего обогревательного прибора в ванной комнате!
Здравствуйте! В этом видео и статье я покажу и расскажу, как подключать полотенцесушитель в многоквартирном доме и в частном доме. Рассмотрим схемы подключения, ошибки связанные с подключением и само подключение по фитингам.
Необходимо узнать в какую сторону идет циркуляция горячей воды снизу вверх или с верху вниз. Если сверху вниз циркуляция горячей воды будет даже при байпасе без уменьшения диаметра.
Если течение снизу вверх, то обязательно сужаем диаметр и делаем загибы трубопровода для использования кинетической энергии в тройниках в сторону полотенцесушителя.
Обычно, если диаметр стояка 40 то перемычка 32. Если 32 то перемычка 25 и так далее.
Делаем уклон верхней трубы для избавления воздуха
Трубы идущие к полотенцесушителю не нужно сильно сужать, надеясь на суженный байпас. Суженный байпас может не дать хороший напор в сторону полотенцесушителя. Минимальный внутренний диаметр 20мм. Лучше использовать 25мм.
Ошибки подключения полотенцесушителя
Чтобы понять, почему не будут работать такие схемы подключения посмотрите видео выше под названием: Не греет полотенцесушитель.
Соединение полотенцесушиеля американками
Теперь что касается фитингов соединения полотенцесушителя.
Существуют красивые декоративные соединения с накидной гайкой. Я категорически против таких соединений для П и М-образных полотенцесушителей. Почему? Потому что соединение резьбы бывает заостренное, и оно срезает прокладку. Грубо говоря, соединение не плоское с прокладкой. Площадь прижатия прокладки маленькое.
В некоторых случаях циркуляция воды происходит естественным образом, и такие подключения имеют сужение внутреннего диаметра.

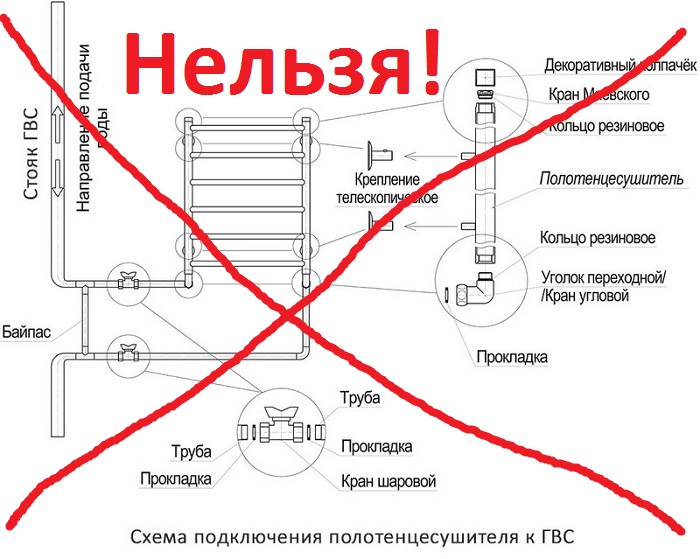

Опыт показал, что с такими соединениями бывают протечки. Смотри картинку выше. То, что зачеркнуто нельзя использовать. То, что не зачеркнуто можно использовать.
Кран на байпасе ставить нельзя!

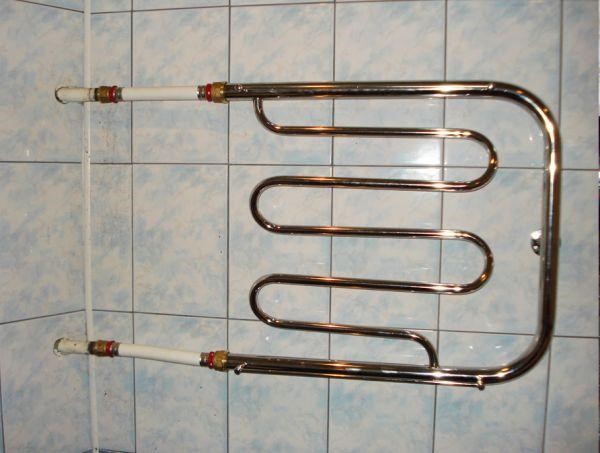

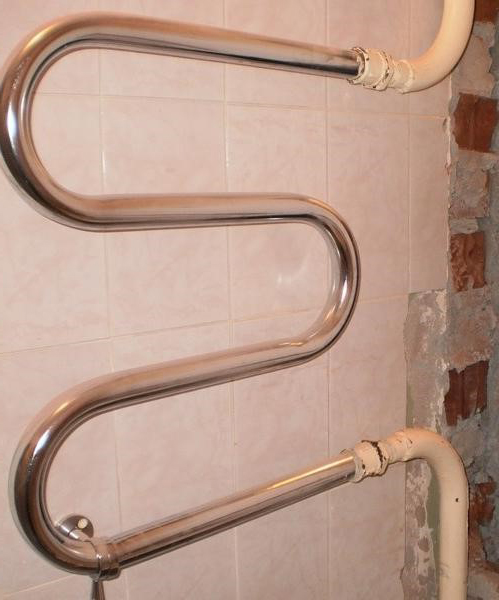

Если у вас стояки из стальной трубы, то делаем из стальной трубы сам байпас. То есть пластиковой трубой разводить не нужно. Пластик разводите уже после кранов.
Если нет сварки, то попытайтесь тогда сделать скрутками из стальных труб.
Если вы сантехник и не занимаетесь сваркой можете нанять сварщика за отдельную плату. Вы можете взять заказ на себя, но нанять третье лицо, который заварит стояк через байпас.
в частном доме схема
В частном доме делается рециркуляция горячего водоснабжения. рециркуляция идет через БКН. У БКН должно быть три входа. Средний по высоте является для рециркуляции полотенцесушителя.
Летом система отопления может быть отключена, и полотенцесушитель питается тепловой энергией горячего водоснабжения.
Рециркуляция позволяет поддерживать горячую воду в трубах, чтобы не ждать долгого прибытия горячей воды от БКН. То есть открыв кран горячая вода придет быстрее.
В систему ГВС можно внедрить термостатический трехходовой клапан, чтобы регулировать температуру ГВС. Когда я работал на фирму мы vip клиентам всегда внедряли такие системы. То есть обязательно БКН подключенный по такой схеме.
Теплообменник для полотенцесушителя
Ну и на последок, вы можете сделать теплообменник, как указано на фото.
Это труба в трубе. Вода движется за счет естественной циркуляции. Холодная вода тяжелее и она спускается вниз, а более нагретая легче и она поднимается вверх.
Не забывайте контур полотенцесушиетля ставить предохраниетельный клапан. Потому что могут существуют химические реакции с выделением различных газов, которые повышают давления. На практике встречаются случаи с повышением давления, которые могут разрушить трубопровод.
И в завершении
Если вы сантехник и занимаетесь водоснабжением и отоплением, то у меня имеются программы по расчету водоснабжения и отопления. Если вас интересует подбор насоса и диаметров, то в программах вы можно выполнить такой подбор. Программы работают по принципу симуляции. То есть виртуально проигрываются физические явления в системе водоснабжения и отопления, и вы можете находить слабые места в трубопроводах.
Программа по расчету отопления в трехмерном реалистичном пространстве:
Подробнее о программе
Вы можете тестировать вашу выдуманную систему разводки трубопровода. До монтажа систем вы можете проверить, как будет работать ваша система с назначенными гидравлическими и тепловыми параметрами. Также вы можете существующие системы тестировать как они работают, чтобы находить слабые места и изменять систему.
Программа по расчету водоснабжения и отопления:
Подробнее о программе
Если вы не хотите морочить голову этими расчетами, то можете обратиться ко мне за услугами по расчету насосов и диаметров. Также я занимаюсь разработкой схем под ваши конкретные цели.
В общем, если нужен проект или расчет водоснабжения и отопления обращайтесь в контакты
