Схема электроснабжения частного дома: проектирование системы электропроводки

: Узнайте о важности правильного проектирования схемы электроснабжения частного дома. В статье рассматриваются основные этапы создания проекта электропроводки, чтобы обеспечить безопасность и эффективность электроснабжения вашего дома.

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

При проектировании системы электропроводки в частном доме, важно учесть различные аспекты, включая наружную проводку в частном доме. Это включает в себя выбор местоположения электрического ввода, правильное распределение розеток и выключателей, а также обеспечение безопасности и надежности системы. Все эти факторы играют важную роль в обеспечении эффективного и безопасного электроснабжения для вашего дома.

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Зачем нужен проект

Основное назначение проекта — определиться с расчетными данными по нагрузочным характеристикам сети

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Исполнительный этап

Теоретические, профессионально разработанный рабочий электропроект является заключительным документом, достаточным для монтажа и сопровождения новой электроустановки.

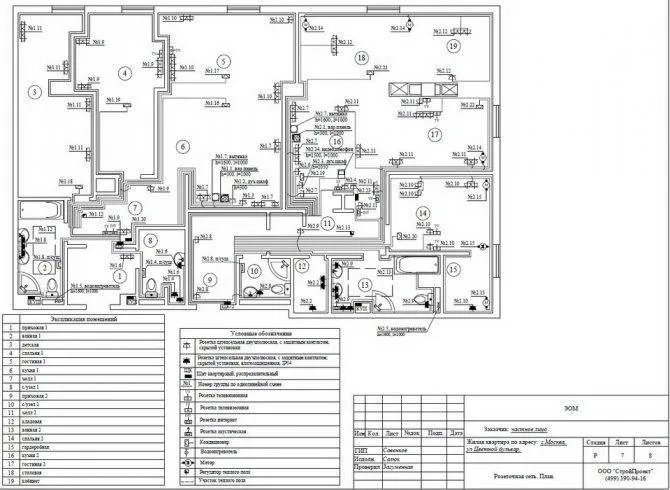

Розеточная сеть реального проекта

Но на практике, в ходе монтажных работ и первых лет эксплуатации практически всегда возникает необходимость корректировать первоначальное решение. Причин для этого может быть множество: начиная от замены марок кабелей до проведения модернизации в рамках компании по энергосбережению.

Для фиксации подобных изменений используют исполнительный пакет документации, являющийся развитием рабочего проекта.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Типовой проект электроснабжения частного дома

Однолинейная схема электроснабжения Проект электроснабжения частного дома включает следующие обязательные документы:

• Однолинейная электрическая схема (включая распределительный щиток).
• План дома с обозначением мест расстановки оборудования, а также схемой местоположения розеток и осветительных приборов.
• Схема отводов за пределы дома, обустраиваемых с целью подключения внешних приборов или наружных хозяйственных построек.
• Расчетные данные по заземляющему контуру.
• План организации устройства защиты от молнии.
• Спецификация на защитное и контрольное оборудование (аппаратуру).
• Разрешительные документы, подтверждающие законность выполнения работ выбранной исполнителем проектной организацией.

Последний образец рабочего документа необходим, если потребуется согласование проекта с энергоснабжающей организацией.

Распределительный щиток

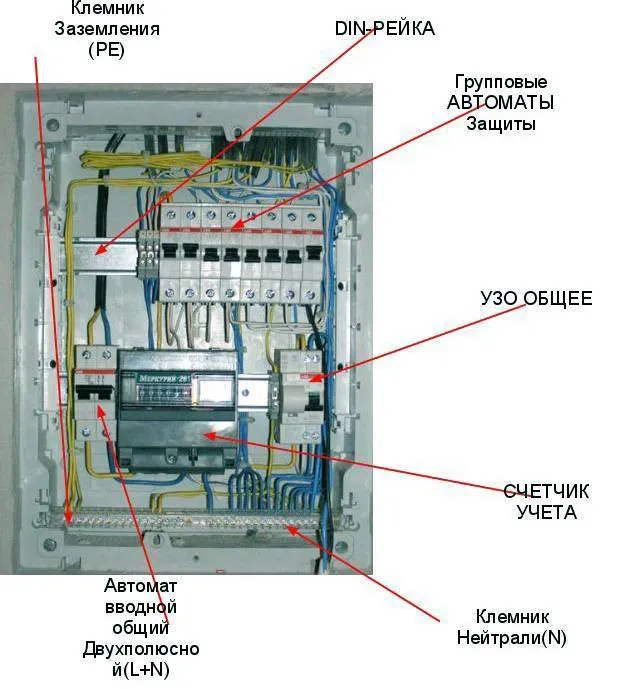

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Распределительный щиток

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Преимущества заказа проекта частного дома

• Облегчение получения технических условий на подключение к электросети. Расчет нагрузок обязателен для подачи в организации, поставляющую электроэнергию. Этот документ является обязательной частью проектной документации. При заказе проекта энергоснабжения не придется считать суммарную мощность всех электроприемников в доме и учитывать реактивную составляющую мощности оборудования с электродвигателями (насосы, инструменты, станки для домашних мастерских). При получении технических условий на подключение к электрической сети часто бывает, что заявленная заказчиком максимальная мощность превышает технические возможности электросети. В этом случае проектируют схемы управления нагрузкой с приоритетными реле, которые при превышении мощности автоматически отключают потребителей в заданной последовательности. Первыми отключаются приборы и оборудование с низким приоритетом.
• Экономия денежных средств. В проекте учитывается длина токоведущих линий, параметры и количество распаячных коробок, электроаппаратов защиты и другого электрооборудования, необходимого для организации электроснабжения частного дома. При устройстве энергоснабжения без проекта неизбежно приобретение лишней электроустановочной фурнитуры и других элементов системы электроснабжения.
• Безопасность. При составлении проекта выбор электроаппаратов защиты, сечения проводов производится в соответствии с мощностью и другими характеристиками электроприборов. Риск короткого замыкания, перегрева и связанных с такими ошибками пожаров снижается до минимума. Требования к проектированию электроснабжения очень жесткие. Схемы электроснабжения, выполненные профильной организацией, полностью отвечают всем стандартам безопасности.
• Снижение расходов на ремонт. В документах проекта указаны точные места прокладки кабельных линий. При их повреждении отпадает необходимость искать месторасположение скрытой электропроводки. При выходе из строя автоматических выключателей, УЗО и других защитных устройств, легко подобрать им замену. Технические характеристики и типы всего электрооборудования обязательно указываются в соответствующей части проекта.

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Примеры, как выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт.  В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.
