В системах отопления с естественной и принудительной циркуляцией используется циркуляционный насос. Это прибор, который изменяет скорость жидкости без изменения номинального давления. В системе отопления он нужен для эффективного нагрева. Установка циркуляционного насоса не является сложной задачей, с минимальными навыками в этой работе можно сделать монтаж самостоятельно.

Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования: с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

1. Скорость теплоносителя увеличивается.
2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
3. Процесс нагрева значительно ускоряется.
4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
2. Плотность горячей воды меньше.
3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления. Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

1. Слить воду и очистить систему отопления.
2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
4. После установки заправить прибор жидкостью (водой).
5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя. Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение.

Установка фильтра

Чтобы насос работал надёжнее и длительнее, проходящая через него охлаждающая жидкость должна быть абсолютно чистой. В противном случае подшипники и рабочее колесо могут просто разрушаться от попадания сторонних предметов в них. Фильтр грязи, который установлен перед ним в процессе охлаждения, захватывает все загрязняющие вещества, песок и другие мелкие абразивные частицы, что появляются в системе. Фильтры всегда можно поменять.

В качестве фильтра грязи можно применять обычный грубый фильтр, используемый в системе водоснабжения. Это небольшой кусок трубы с внешней ловушкой грязи.

В прямом разрезе есть металлическая конструкция, которая отсекает мусор, что может повреждать оборудование. Весь мусор должен оседать в трубе, которую можно периодически очищать, отвинчивая пробку на её конце. Нельзя допускать засорения.

Многие сталкиваются с необходимостью монтажа циркуляционного насоса своими руками. Причины для этого две: изначально в своем составе котел не имеет насоса или недостаточно его мощности для равномерного обогрева всех помещений.

Правила установки

Циркуляционный насос представляет собой гидравлический агрегат, который преобразует энергию движения механического привода двигателя в поток энергетический жидкости. По замкнутой схеме транспортирует жидкость и придает ей направленную энергию напора.

Циркуляционный насос продается в специализированных магазинах по приемлемой цене

Для того чтобы установить и подключить насос, существуют определенные правила.

В этих правилах используются знания работы системы замкнутого течения жидкости. Для начала выберите схему повышения давления горячей воды и подключение к системе отопления (крепление к стене). Включить насос через байпас в систему можно тогда, когда давление позволяет максимальную часть энергии котла употреблять на поддержку нормальной циркуляции теплоносителя. При этом необходимо соблюдать правила установки этих насосов, чтобы обходиться временами без подпитки (дополнительной) процесса. В том случае, когда система без дополнительной подпитки обойтись не может, насос необходимо поставить вертикально на каждый отопительный стояк (многоэтажная схема отопления). В трубопроводе отопления прибор ставится в каждом контуре.

Каких правил следует придерживаться:

• Соблюдать схему подачи потока направления теплоносителя на корпусе по меткам;
• Чтобы прибор не перегревался и его производительность не уменьшилась, в горизонтальном (или вертикальном) положении устанавливать ротор;
• Соблюдать правила безопасности;
• Перед тем как запустить устройство, необходимо заполнить систему водой и избавить ее от образовавшейся воздушной пробки.

Если вы имели раньше дело с трубами (нарезкой, устройством, соединениями), то установка и размещение циркуляционного прибора не составит труда.

Способы подключения

Насос может иметь разнообразные варианты исполнения способов подключения и монтажной схемы разводки.

Для подключения существует две возможности: непосредственный контакт – в электросеть и к источнику бесперебойного питания.

Первый способ предусматривает установить электрическую розетку близко к тому месту, где проходит монтаж циркуляционного насоса. Иногда они поставляются в комплекте с вилкой и кабелем. В этом случае просто можно подключить к электричеству прибор, используя розетку. Только необходимо убедиться в том, что есть третий (заземляющий) контакт в розетке. Провода должны быть многожильными, медными, которые будут обеспечивать стойкость к изгибам. При стационарном подсоединении можно использовать негибкий медный или алюминиевый кабель. Его неподвижность должен обеспечивать монтаж. Для этого вдоль всей трассы кабель закрепляется хомутами. Дифференциальный автомат (устройство защитного отключения) используется в данном варианте. Можно применить вместо него обычный однополюсный автомат и только фазный провод пропустить через аппарат. Кабель от автомата до насоса должен быть трехжильным, если аппарат установлен в щитке с шиной РЕ. Если такой шины нет, то следует соединить клемму РЕ с заземляющим устройством. Отдельным проводом можно выполнить такое соединение.

Для установки циркуляционного насоса нужно иметь обычные инструменты

Какие материалы необходимы для установки:

• Разъемные соединения;
• Запорные шаровые краны;
• Для обустройства байпаса – трубы;
• Надежный дополнительный фильтр, который необходим для грубой очистки;
• Муфты соединений и различные концевики.

Местом расположения устройства и особенностями отапливаемого объекта определяется выбор конкретного варианта.

Можно ли ставить насос на подачу или обратку

Можно устанавливать циркуляционные приборы обоими указанными способами. На их долговечности и работе никак не отразится место, где они установлены.

При установке котла должно соблюдаться главное условие – удобство обслуживания.

Если поставить на подаче, то прибор выйдет из строя быстрее, так как температура тут выше. Если на обратке – агрегат много не прослужит. Плотность воды меньше на подаче, и качать ее трудно. В обратке давление выше – это значит, насосу легче работать. Все эти доводы не совсем правильные, и к ним нельзя относиться однозначно. В каком положении будет стоять устройство – решать вам.

Принципы работы прибора:

• Допустимая температура – это +110-115 градусов. Правильная температура в отопительной системе достигает обычно 80 градусов, а иногда – 90. Поэтому то, куда установить насос, здесь неважно.
• Также не влияет плотность воды. Между этим параметром разница настолько мала при температуре 50 и 80 градусов, что на работе агрегата она никак не скажется.
• Очень маленькая между значением в магистрали и теплоносителе разница давлений. Ее высчитывать смысла не имеет.

Главное при установке – все сделать правильно.

Монтаж и типы устройства

Назначение приборов состоит в том, чтобы принудительно циркулировала теплая вода в системах отопления (замкнутых). Электродвигатель способствует работе насоса.

На два типа делятся устройства для отопления: сухой и мокрый.

Конструкции сухого типа отличаются тем, что ротор с теплоносителем не взаимодействует. От электродвигателя отделена его рабочая область специальными нержавеющими уплотнительными кольцами. Эти кольца при пуске начинают вращение один к другому, и тонкая пленка водяная – соединение герметизирует. Происходит это за счет того, что во внешней среде и системе отопления разные показатели давления. Полезный коэффициент действия у сухого типа — 80 процентов. Устанавливать его следует в отдельной комнате – он достаточно шумный. У мокрых погружены в теплоноситель крыльчатка вместе с ротором. Он одновременно играет роль охладителя и смазки. Статор и ротор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность у той части электродвигателя, что находится под нужным напряжением. У мокрого насоса корпус для отопительной системы должен быть латунным или бронзовым, а ротор – керамическим. Около 50 процентов составляет у мокрого агрегата коэффициент полезного действия.

Перед покупкой насоса стоит проконсультироваться с продавцом

Различные положения фильтра очистки:

• В открытой системе – перед прибором, на байпасе;
• Твердотопливному котлу трехходовой фильтр ставят перед клапаном;
• В напорных системах до байпаса устанавливается «грязевик».

В каждой из этих модификаций есть свои минусы и плюсы. У сухого ротора – более высокий КПД.

Циркуляционный насос повышает работу автономных систем, эффективность обогрева дачных и загородных домов. Особых сложностей установка в систему такого прибора не представляет. Имея минимальные навыки работы, можно такую процедуру выполнить самостоятельно и не привлекать электрика и квалифицированных специалистов.

Циркуляционный насос улучшает работу систем отопления.

Наличие такого прибора в контуре предоставит возможность регулировать температуру в помещениях, повысит теплоотдачу.

Большинство приборов устроены достаточно просто, что позволяет домовладельцам устанавливать их своими руками.

Функционал циркуляционного насоса в системе отопления

Назначение состоит в ускорении и регулировании движения потока теплоносителя в контуре:

• в системах с принудительной циркуляцией (особенно если подача идёт на два и более этажа);
• в системах, рассчитанных на естественную циркуляцию, он значительно повышает эффективность обогрева.

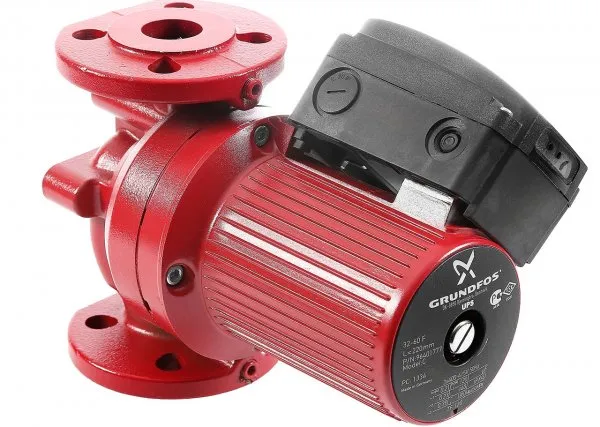

Фото 1. Циркуляционный насос модели UPS 32-100 с мокрым ротором, производитель – «Grundfos», Дания.

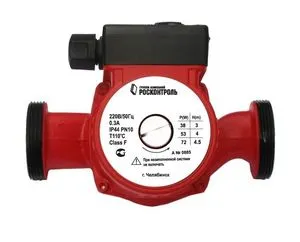

В частных домах обычно устанавливают устройство с мокрым ротором:

• бесшумные;
• не требующие техобслуживания;
• с экономичным энергопотреблением.

Для контуров с большой протяжённостью и систем, обслуживающих многоэтажные дома, покупают устройства с сухим ротором, мощные, с высоким КПД.

Таким приборам требуется регулярный осмотр и текущий ремонт. Их приходится устанавливать в особых помещениях или там, где их шум не будет мешать.

Что учитывают при выборе правильного расположения

При установке прибора в контур учитывается:

• верная ориентация (указывается в инструкции, горизонтально или вертикально);
• правильная обвязка (правильно подобранный комплект дополнительных устройств);
• если присутствует две и более веток, то оптимальным вариантом является установка отдельного насоса на каждую (в этом случае удаётся сразу достигать равной температуры в помещениях по каждой ветке и экономнее расходовать топливо).

Где лучше установить: подача или обратка

Профессионалы рекомендуют ставить насос перед первым ответвлением контура. Прибор рассчитан на температуру перекачиваемой жидкости до 115°С, поэтому выбор трубы подачи или обратки не принципиален.

Это значимо при установке в систему с паровым котлом, так как на выходе теплоноситель имеет температуру выше 100°С, что неприемлемо. На трубе обратной подачи температура устанавливается в пределах нормы.

Обратка — единственный вариант для котлов на твёрдом топливе за исключением систем с автоматизированным контролем.

Важно! Котлы без автоматики часто перегревают теплоноситель до кипения, поэтому в насос, установленный в подачу, попадает пар. Это приводит к почти полной остановке движения жидкости по контуру и аварийной ситуации, даже взрыву.

Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья.

Куда ставить насос: схемы

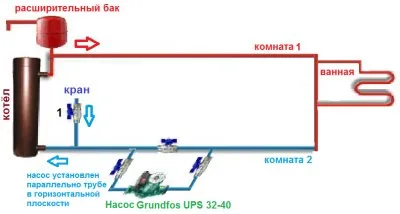

Для различных систем разработаны стандартные схемы подключения циркуляционного прибора. Учитываются такие важные моменты:

Лёгкость в обслуживании (удобный подход к нему).

​

Как должен стоять насос: процесс установки

закреплять следует накидными гайками;

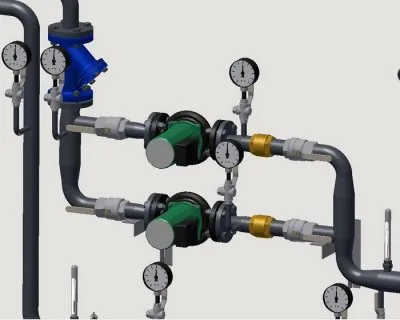

Установка подразумевает последовательное размещение необходимых компонентов, без которых насос выйдет из строя.

Запорная арматура (ставится с двух сторон, при необходимости отрезок с насосом выключается из системы).

Предусматривается отдельная ветка для насоса (байпас), это позволит пользоваться естественной циркуляцией.

• фильтр грубой очистки (ставится перед насосом);
• обратный клапан (нужен в системах с расширительным баком или при установке двух насосов);
• воздушный клапан для удаления воздуха из труб (в некоторых моделях он встроен изначально, тогда в цепочке он не нужен).

Одного насоса достаточно для системы с одним котлом, дополнительные устройства ставятся если:

• два и более котла;
• сложные разветвления контура;
• установлена буферная ёмкость;
• при большой протяжённости контура (нескольких этажей);
• при системе «тёплый пол»;
• есть два и более котла с разными типами топлива;
• установлен теплоаккумулятор (дополнительная ёмкость, в которой жидкость охлаждается и подаётся в систему при необходимости);
• устройства для перекачивания устанавливаются на байпасе, что позволит пользоваться естественной циркуляцией.

Внимание! Для насоса прокладывается отдельный кабель с автоматом. Не рекомендуется просто включать его в обычную розетку. Для безопасности должно быть заземление и автомат, срабатывающий при скачках напряжения.

Полезное видео

Ознакомьтесь с видео, в котором рассказываются различные схемы установки циркуляционного насоса.

Можно ли поставить самостоятельно

Не следует забывать, что при несоблюдении правил установки в лучшем случае придётся обходиться без отопления, в худшем — может произойти авария.

Поэтому рекомендации производителя, требования по безопасному подключению к сети и правила установки устройства должны быть соблюдены.

Где лучше поставить циркуляционный насос?

Циркуляционный насос, как правило, ставится на обратной трубе системы отопления. Это обычно происходит после котла и перед радиаторами. Таким образом, насос может помочь распределить горячую воду равномерно по всем радиаторам и обеспечить более эффективное отопление. Однако, лучше всего обратиться к профессиональному сантехнику или инженеру отопления, чтобы получить конкретные рекомендации по месту установки циркуляционного насоса в вашей системе отопления, исходя из ее конкретных характеристик и требований.
