Хотите научиться подключать люстру на две клавиши? В нашей статье предоставлена подробная инструкция о том, как правильно осуществить подключение люстры с двухклавишным выключателем. Получите необходимые знания и сделайте свет в вашем доме более удобным и функциональным!

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

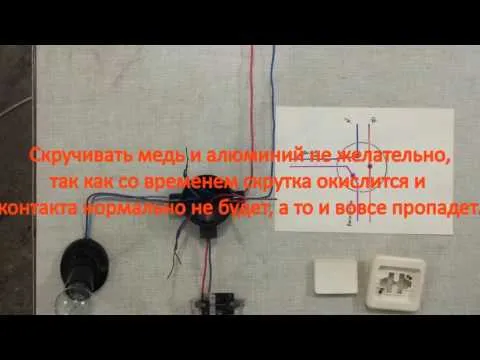

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Основные требования

Самые главные требования при работе с электропроводкой – соблюдение правил безопасности и правил монтажа электроустройств. Нет смысла изучать «библию» электриков: «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП) и «Правила устройства электроустановок» (ПУЭ). Такая документация необходима в основном тем людям, для которых работа с электроэнергией является основным родом деятельности. Для домашнего ремонта, чтобы соединить люстру с выключателем, достаточно знать и соблюдать несложные правила.

Правило 1. Весь инструмент, которым будут выполняться работы на электропроводке, должен иметь качественную изоляцию рукояток.

Набор инструмента с изолированными рукоятками

• Правило 2. Большинство работ должно выполняться только на обесточенных проводах. Недостаточно при этом щелкнуть выключателем света. Для полного отключения электроэнергии существует основной выключатель на квартирном щитке, который нужно выключить перед началом работ.
• Правило 3. Выключатель освещения монтируется исключительно в разрыв фазного провода.

Правильное подключение выключателяВыключатель монтируется в разрыв фазного провода

Схема подключения люстры с двойным выключателем

Как видно из рисунка, на двойной выключатель подходит три провода, один из которых идет от распределительной коробки, а два других используются для подсоединения светильника. Поэтому при монтаже новой проводки нужно использовать кабель с 3 проводами.

Подключение люстры к двойному выключателю производится по тем же правилам, что и подключение обычного светильника.

Чем чревата переполюсовка?

Довольно часто можно услышать от непрофессиональных советчиков, что установка выключателя может производиться на любой провод. Мол, какая разница, ведь при разомкнутых контактах ток через лампу не идет и этого достаточно. Это не так. Дело в том, что если выключатель разрывает нулевой проводник, то через лампы люстры ток не протекает, но на всех проводах будет присутствовать фазный потенциал, что грозит ударом тока при проведении работ.

Менее опасная, но неприятная особенность такой коммутации – люминесцентные светильники и лампы-«экономки» могут слабо светиться или мерцать даже в выключенном положении.

Инструмент

Для подключения люстры или иного светильника будет необходимо следующее:

• Прямая и крестообразная отвертки;
• Бокорезы;
• Пассатижи;
• Острый нож;
• Измерительный прибор, цифровой или стрелочный;
• Индикаторная отвертка (пробник);
• Изоляционная лента.

Назначение большинства инструментов понятно без комментариев. Зачем нужен нож? В некоторых случаях, а именно при снятии изоляции с одножильных проводников электрического кабеля, бокорезы или пассатижи использовать нельзя, поскольку поперечный надрез жилы на подключаемом проводе приведет к ее перелому. Особенно это справедливо для алюминиевых проводов.

Изоляцию нужно срезать острым ножом подобно тому, как затачивают карандаш. Продольные царапины на жилах проводов не страшны.

Индикаторная отвертка служит для поиска фазного проводника. И хотя ее конец предусматривает возможность использования в качестве отвертки, делать этого не нужно, поскольку механическая прочность индикатора очень мала и нормально затянуть винт без поломки инструмента практически нереально (можно, но инструмент прослужит очень недолго).

Индикаторная отвертка – главный инструмент электрика

Подробнее следует остановиться на измерительных приборах. Они бывают цифровые и стрелочные. По большинству параметров предпочтительнее цифровые. Они имеют высокую точность, не боятся ударов и падений с высоты, защищены от перегрузки.

Стрелочный прибор должен использоваться только в том положении, для которого он предусмотрен (большинство переносных приборов нужно располагать горизонтально), падение с высоты с вероятностью 100% выведет его из строя, как и перегрузка при неправильно выставленных положениях регулятора. Несомненное достоинство стрелочного прибора – измерение напряжений можно производить без встроенного источника питания.

Недорогие стрелочный и цифровой тестеры китайского производства

Замечание ко всем типам приборов: рабочий диапазон должен предусматривать измерение переменного напряжения не менее 500 В.

Подготовительные работы

Перед началом работ необходимо заранее позаботиться о материалах и инструменте, чтобы в дальнейшем не отвлекаться на их поиск. Прежде всего, понадобится индикаторная отвертка для определения фазного провода в электропроводке.

Кроме того, будут нужны отвертки с плоскими и крестообразными головками. Лучше всего иметь набор этих инструментов, которые используются не только при монтаже, но и при разборке-сборке самой люстры. Нужно не забыть о клеммной колодке, пассатижах, мультиметре, изоленте и остром ноже. Для работы на высоте необходимо подготовить стремянку или другую надежную опору. К люстре должен прилагаться паспорт или руководство по эксплуатации. Далее определяется функциональное назначение каждого провода, выходящего из люстры. Два провода являются фазными. Они подключаются к центральным контактам каждого патрона, куда вкручиваются лампы. Чаще всего один провод идет на две лампы, а другой объединяет все остальные. Это наиболее оптимальный вариант для многоклавишного выключателя, позволяющий поочередно или вместе использовать все группы ламп. Отдельно идет нулевой провод, соединяющийся со всеми нулевыми проводами ламп прибора освещения.

В некоторых конструкциях люстр предусмотрен проводзаземления. Он отличается от других проводов желто-зеленым цветом. Это не обязательный элемент, поскольку во многих домах старой постройки заземление вообще не предусмотрено.

Если провода люстры одинакового цвета

Производитель люстры мог не оставить никакой маркировки на кабелях и однозначно определить их принадлежность получится лишь применив мультиметр. Как действовать:

1. из люстры нужно выкрутить лампу и визуально определить фазный (пружина в центре) и нулевой (расположен сбоку) контакты.
2. ищем нейтральный провод. Для этого коснитесь щупом мультиметра бокового контакта в патроне, а вторым по очереди касайтесь зачищенных кабелей на выходе из люстры. Если в момент касания появится звуковой сигнал, значит, вы нашли нулевой провод. Пометьте его.
3. те же действия выполняются при поиске фазных кабелей, только щупом касаются среднего контакта в патроне. Прибор издаст сигнал, когда отыщется фаза. Провод следует пометить как фазу.
4. если кабелей на люстре много, то понять какая фаза и какой ноль принадлежат какой из лампочек, можно лишь прощупав мультиметром каждую цепь. Найденные фазные провода поочередно замыкаются с центральными контактами лампочек. Звук прибора укажет на соответствие провода какой-либо из ламп. Также нужно поступить и поиском нуля. Итогом станет количество найденных контуров, которое соответствует количеству рожков в люстре. Вам предстоит самостоятельно сформировать их в две группы.
5. заземляющий провод, если он присутствует, также идентифицируют мультиметром по звуковому сигналу, касаясь щупами прибора металлического корпуса люстры и искомого провода.

Как подключить люстру своими руками на двухклавишный выключатель

Подключить люстру на одноклавишный выключатель намного легче, чем на двухклавишный. Так как в первом случае все просто, необходимо соединить два провода с другими двумя. А в этом случае необходимо знать, что с чем соединять. Но и здесь нет ничего сложного — разберемся.

С потолка должно выходить три провода на люстру.

Как мы уже поняли из схемы у нас на люстру должно идти один ноль и две фазы. Ноль идет сразу с распределительной коробки, а две фазы идут с выключателя, где каждая клавиша отвечает за одну фазу, тем самым управляет одной из двух групп лампочек.

Первым шагом определяем, где фаза, а где ноль. Для этого необходимо включить две клавиши на выключателе, если он не установлен, установите. А если вы не знаете, как установить двухклавишный выключатель, не беда, перейдите вот по этой ссылке и узнаете.

При включенном выключателе проверьте пробником все провода ведущие к люстре. На двух проводах пробник должен загореться, что означает фазу, а на одном — нет, это и будет нулем. И запоминаем цвет нулевого провода. В данном случае нулем является провод коричневого цвета (в вас этот цвет может быть другим).

Не советую ориентироваться по цвету изоляции провода, чтобы определить фазу и ноль. Так как в данном случае вряд ли в вас будет два коричневых провода и один синий. Поэтому пользоваться пробником обязательно. Вот при подключении розеток такое правило должно работать.

Зачищаем концы проводов инструментом, который вам больше нравится. Я это сделал специальным инструментом для снятия изоляции. Но прежде нужно обесточить провода ведущие к люстре. Вариантов несколько, но самый надежный это выключить автоматический выключатель, который отвечает за эту группу потребителей.

Опрессовываем концы проводов наконечниками. Если в вас провод монолит, то этого делать не нужно. Монолит отличается от многожильного провода количеством жил.  В монолитном проводе одна  жила, в многожильном — много.

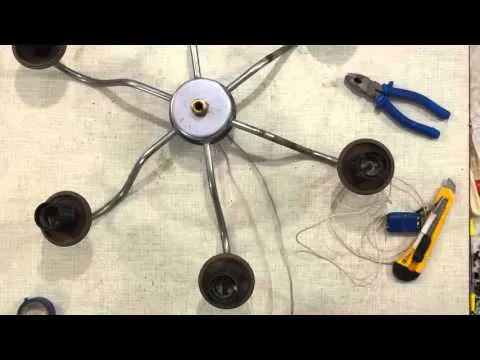

Берем в руки люстру и смотрим, какой провод отвечает за которую лампочку. Здесь все достаточно просто определить. К каждому рожку должна идти отдельная шахта, а с этой шахты должны выходить провода в расчете одна лампочка — два провода. А все провода должны быть не одного цвета, а двух. В моем случае это черный и белый. В вас могут быть иные цвета, это ничего не меняет.

Соединяем между собой провода одного цвета, отвечающие за определенную группу лампочек, которые должны загорятся при включении одной клавиши на выключателе. Далее соединяем провода того же цвета, что и предыдущего, но которые соответствуют следующей группе лампочек которыми должна управлять вторая клавиша на выключателе. А третьей скруткой необходимо соединить все провода второго цвета, в данном случае, это все провода черного цвета. И опрессовываем все скрутки наконечниками.

Такое правило применимо не только к шести рожковой люстре, а и до двух, трех, четырех и более рожковых люстр.

Вот что мы получили. У нас есть одна большая скрутка, провода которой ведут ко всем лампочкам, это будет ноль — так как показано на схеме, он должен быть общим. И две другие, которые отвечают за определенную группу лампочек, по которым будет протекать фаза.

Берем вот такие клеммные колодки, их еще называют клемниками.

И прикручиваем к ним наши провода. Соединение должно быть надежным, если вы не сильно затяните болты на клеммнике, то такое соединение будет греться и окисляться. Что со временем приведет к пропаданию контакта. Потому отнеситесь к этому нужно серьезно.

А теперь подключаем люстру к проводам, которые идут с потолка. Когда мы проверяли пробником эти провода, мы определили, что двумя фазами являются синий и зеленый, а нулем — коричневый. Так и подключаем. Ноль подключаем к той скрутке, где провода ведут ко всем группам лампочек, одну фазу к одной группе лампочек, вторую — в другой группе.

Устанавливаем люстру на место. Перед тем я снял все плафоны, чтобы люстра стала легче.

Подаем напряжение на выключатель и проверяем нашу работу. Вот так работает люстра при включенной одной клавиши на выключателе.

А вот так работает люстра, когда включены две клавиши. Все работает, как и должно работать. Значит работа сделана правильно.

Как вы поняли, можно и самому подключить люстру не вызывая электрика. Тем самым вы сэкономите деньги и время. Вот позвоните вы к электрику, а он вам скажет, что занят, ждите день-другой. Согласитесь, это не очень удобно ждать электрика без света в доме. Потому вы сами должны знать, как подключить люстру своими руками.

• Как собрать электрощит
• Как правильно соединить провода
• Как соединять алюминиевые и медные провода
• Как установить подрозетник
• Условное графическое обозначение электрических устройств на схемах

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Поэтому далее рассмотрим, как же правильно провести подключение люстры.

Как правильно выбрать люстру в гостиную?

Выбор люстры для гостиной — это важный этап при оформлении интерьера. Вот несколько советов, которые помогут правильно выбрать люстру для гостиной:

1. Учитывайте высоту потолков. Если потолки высокие, то можно выбрать большую и объемную люстру. Если же потолки низкие, то лучше выбрать небольшую и компактную люстру.

2. Определите стиль интерьера. Люстра должна соответствовать стилю интерьера гостиной. Если интерьер выполнен в современном стиле, то следует выбрать современную люстру, если в классическом — то классическую.

3. Размер гостиной. При выборе люстры необходимо учитывать размер гостиной. Если гостиная большая, то люстра должна быть соответствующей величины.

4. Освещение. В гостиной часто нужно создавать различные зоны освещения. Поэтому можно выбрать люстру с диммером или с несколькими источниками света.

5. Цвет. Цвет люстры должен сочетаться с цветом стен и мебели в гостиной.

6. Качество. Люстра должна быть изготовлена из качественных материалов, чтобы прослужила долгое время.

7. Цена. При выборе люстры следует учитывать ее стоимость. Необходимо выбирать качественную люстру по разумной цене.

8. Стиль квартиры. Если гостиная не является самой большой комнатой в квартире или доме, то люстра должна соответствовать стилю всей квартиры.

9. Функциональность. Люстра должна выполнять свою функцию и эффективно освещать всю гостиную.

Следуя этим советам, можно правильно выбрать люстру для гостиной, которая будет гармонично смотреться в интерьере и выполнять свою функцию.
