Здравствуйте, уважаемые читатели сайта sesaga.ru. Собрать и подвесить люстру к потолку, это не такая сложная задача, а вот как правильно подключить провода, чтобы лампочки загорались именно так, как хотелось бы, не всегда получается.
В предыдущей статье я кратко рассказал о подключении ламп к двойному выключателю, а сегодня мы на нем остановимся более подробно, и Вы сможете сами без посторонней помощи подключить люстру на любое количество ламп.
И так, у нас есть люстра, допустим на пять лампочек, стоит двойной выключатель, а с потолка свисают три провода. В современных домах их может быть и четыре, но, как правило, четвертый провод желто-зеленого цвета является заземляющим, и если в Вашей люстре будет провод такого цвета, то Вы их просто скручиваете между собой, и не забываем заизолировать изолентой.
Теперь наша задача: чтобы при включении первой клавиши выключателя загорались две лампы, второй клавиши выключателя загорались три лампы, а при нажатии обеих клавиш все пять.
Разбираемся с проводами люстр.
Для начала нам нужно разобраться с проводами, выходящими из основания люстры. Обычно их бывает три – четыре, или в зависимости от количества ламп — по два от каждой лампы. Рассмотрим вариант с тремя проводами.
В таких моделях люстр обычно все соединения производитель делает внутри основания, в которое заходят трубки с проводами от ламп, а на поверхность выводятся только основные провода, причем они уже идут разного цвета, т.е. нулевой провод по цвету будет отличаться от фазных.
Это сделано для удобства, чтобы человек не сильно разбирающийся в электрике смог самостоятельно подключить люстру. Но если в процессе эксплуатации Вы захотите изменить комбинацию включаемых ламп c три-две на четыре–одна, тогда Вам придется разбирать основание, и уже там производить перемонтаж. Хотя сложного здесь ничего нет.
Схема люстры с тремя проводами.

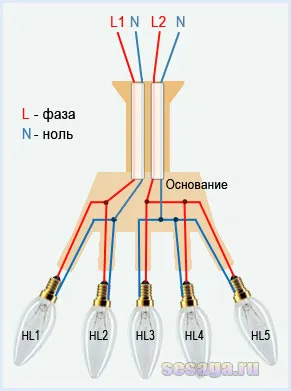

На рисунке я схематично изобразил люстру, у которой на выходе три провода.
Здесь от каждой лампочки в основание люстры заходит по два провода, где они уже соединяются согласно выбранной схемы.
Лампы HL1 — HL2 центральной частью цоколя соединяются в точке (1), тем самым образуют фазный провод L1, который выходя из люстры подключается к первому контакту двойного выключателя. Лампы HL3 – HL5 также центральной частью цоколя соединяются между собой, и уже в точке (2) образуют фазный провод L2, который подключается ко второму контакту выключателя.
Внешней же стороной цоколя все пять ламп между собой соединяются синим проводом, и уже из точки (3) выходит нулевой провод N. Как видите схема довольно простая. На всякий случай, привожу принципиальную схему люстры на пять лампочек.
Возможно, она будет Вам более понятнее, чем верхняя.
Схема люстры на четыре провода.
Теперь рассмотрим схему на четыре провода, которая практически ни чем не отличается от верхней. Здесь добавилась еще одна нулевая жила за счет того, что от основания люстры приходят два двужильных провода или четыре жилы.
Тут Вам думать вообще не надо. Просто берете от каждого двужильного провода по одной любой жиле и скручиваете их вместе — это у Вас будет нулевой провод. А два оставшихся используете как фазные, и все готово.
Люстра, у которой от каждой лампы выходит своя пара проводов.

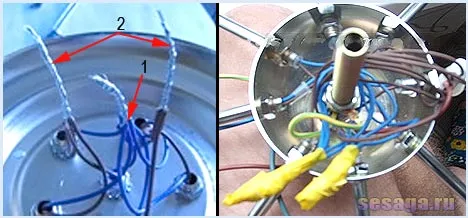

Следующий тип люстр, который можно встретить, это когда от каждой лампы приходит своя пара проводов. Этот вариант, по моему мнению, самый оптимальный, так как Вы уже сами выбираете ту комбинацию включаемых ламп, которая Вам удобна. Но многих пугает такой пучок проводов, вот как раз, по этому поводу нашел пару картинок в интернете:
Здесь поступаем следующим образом. Берем, например, весь синий цвет (левое фото), и скручиваем в одну большую скрутку (1) и это у нас будет нулевой или общий провод. Оставшиеся коричневые (2) по своему усмотрению распределяем для будущих линий L1 и L2, т.е. коричневыми проводами задаем то количество ламп, которое будут в каждой линии. Как видите все очень просто.
Далее нам надо разобраться с проводами, выходящими с потолка, а именно, найти два фазных и один нулевой и сделать это можно двумя способами.
Помните, что в определенных случаях придется работать под напряжением 220В. Поэтому соблюдайте технику безопасности и будьте предельно внимательны и аккуратны. Старайтесь где необходимо отключать напряжение 220В автоматическим выключателем.
Проверяем наличие фазы индикатором.

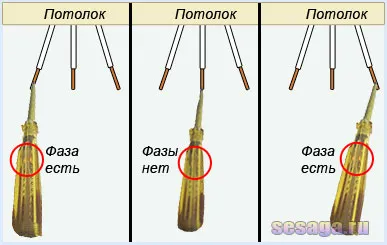

Первый способ. Нажимаем обе клавиши выключателя в положение «ВКЛ» и индикаторной отверткой прикасаемся к каждому оголенному концу.
Предварительно проверяем индикатор на исправность в месте, где Вы точно знаете, что там есть напряжение.
При наличии фазы внутри индикаторной отвертки загорится огонек, а где огонька нет, значит, это «ноль». Если коммутация проводки выполнена правильно, то на двух концах индикатор должен показать фазу, а на третьем нет.
Теперь переводим клавиши выключателя в положение «ВЫКЛ» и еще раз индикатором проверяем наличие фазы на концах проводов. И если фазы нет, а ее там быть не должно, значит, от выключателя на потолок приходят именно два фазных провода.
Во многих квартирах из-за ошибок коммутации в распределительной коробке вместо фазных на выключатель пускают два нулевых провода. Из-за этой ошибки фазный провод постоянно присутствует на потолке и это не совсем правильно. Люстра работать будет в любом случае, но с практической точки зрения это не совсем удобно и безопасно.
Например. Будете в патроне отгибать язычок отверткой и случайно коснетесь жалом боковой части патрона. Шандарахнет так, что мама не горюй.
А для себя запишите и запомните:
нулевая жила (ноль) от распределительной коробки идет только на потолок к лампочке, а к выключателю и от него на лампочку идет только фазная жила.
Проверяем наличие фазы мультиметром.
Второй способ. Лучше всего проверять наличие или отсутствие напряжения измерительным прибором, например, мультиметром.
При поиске мультиметром основная задача найти нулевой провод.

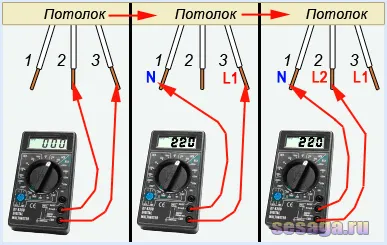

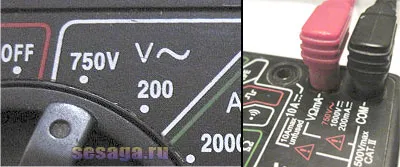

Допустим, нулевым проводом является жила под номером (1), но мы этого пока не знаем. Ставим переключатель мультиметра в положение измерения переменного напряжения на максимальный предел 750В.
Нажимаем обе клавиши выключателя в положение «ВКЛ», и одним концом измерительного щупа касаемся жилы под номером (3), а вторым щупом касаемся жилы под номером (2). Индикатор мультиметра показывает нули. Не все еще потеряно, идем дальше.
Щуп на жиле (3) оставляем, а с жилы (2) переходим на жилу (1). На индикаторе появилось значение 220В, то есть получается, что между номерами (1-3) присутствует напряжение, а жила под номером (1) является нулем.
Но выводы делать рановато, поэтому для перестраховки щуп на жиле (1) оставляем, а с номера (3) переходим на номер (2). Индикатор опять показывает наличие напряжения 220В между номерами жил (2-1).
Теперь можно со сто процентной уверенностью говорить, что ноль – это жила (1), а приходящие фазы от выключателя – это жилы (2 и 3).
Вот теперь, когда Вы во всем разобрались, можете смело крепить и подключать Вашу люстру к проводам на потолке. Но эта статья будет не совсем законченной, если не привести полную монтажную и принципиальную схемы подключения люстры, и не рассказать, как все работает в сборе. Начнем с принципиальной схемы.
Принципиальная и монтажная схема люстры на пять ламп с двойным выключателем.
Здесь все просто. Люстра состоит из пяти ламп включенных параллельно, и разделенных на линии L1 и L2.
В линии L1 стоят две лампы HL1 и HL2, а в линии L2 три лампы HL3-HL5.
При включении, например, левой клавиши выключателя, фаза L с верхнего контакта выключателя по линии L1 приходит на лампы HL1 и HL2. Аналогично происходит и при включении правой клавиши выключателя.
А теперь посмотрите, как эта же схема выглядит с натуральными элементами. Возможно, Вам будет легче разобраться по этой схеме. Кому как удобно.
Ну и последнее что осталось, это показать и объяснить работу монтажной схемы подключения люстры со всеми элементами проводки в сборе.

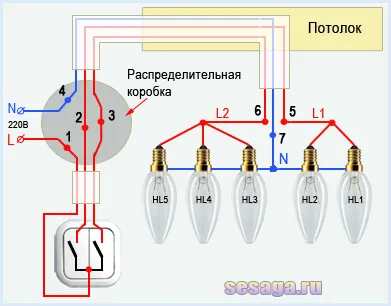

Монтажная схема подключения люстры на пять ламп с двойным выключателем.
Приходящая фаза (L) заходит в распределительную коробку и в точке (1), соединяясь с одной из жил провода уходящего на двойной выключатель, подключается к входному контакту этого выключателя и все время дежурит на нем.
При нажатии, например, левой клавиши, уходящая фаза (L1) с верхнего левого контакта уходит в коробку, где в точке (2) соединяется с одной из жил провода, уходящего на потолок к месту установки люстры. В точке (5) она соединяется с фазным проводом люстры (L1), и лампы HL1 и HL2 зажигаются.
То же самое происходит при нажатии правого выключателя. С верхнего контакта уходящая фаза (L2) заходит в коробку и, соединяясь в точке (3) уходит на потолок, где в точке (6) соединяется с фазным проводом люстры (L2). Лампы HL3 – HL5 зажигаются.
Остался нулевой провод (N), который заходя в коробку, в точке (4) соединяется с третьей жилой провода уходящего на потолок, и в точке (7) соединяется с нулевым проводом люстры. Как видите все очень просто.
Соединительную коробку ищите в той комнате, где будете производить подключение. Найти ее можно по выступающему бугорку обоев или путем простукивания стены. Где будет находиться коробка Вы услышите пустоту. Как правило, их устанавливают возле входа в помещение в верхней его части ближе к потолку.
Чтобы Вы окончательно разобрались с подключением люстры к двойному выключателю, посмотрите этот видеоролик:
