Расчет площади 2-х скатной крыши — примеры и методика расчета

Не знаете, как рассчитать площадь двускатной крыши? В нашей статье «Как рассчитать площадь крыши двускатной: примеры расчета» вы найдете подробную информацию о том, как провести расчет площади 2-х скатной крыши. С помощью примеров расчетов вы легко справитесь с этой задачей и сможете точно определить необходимый материал для вашей крыши.

Во-первых при монтаже кровли всегда возникает вопрос — как рассчитать площадь крыши двускатной или односкатной, или плоской. Бесспорно, это необходимо и для расчета материалов, и для понимания объема предстоящих работ. Поэтому в данной статье мы расскажем именно о том, как рассчитать площадь крыши двускатной.

Во-вторых даже одна из простейших крыш – двускатная, – имеет множество придуманных поколениями плотников элементов конструкции. Несомненно без них и прочность её будет сомнительной, и срок службы значительно сокращённым. Бесспорно, много позже, практику проверили математическими расчётами инженеры и архитекторы. Поэтому давайте рассмотрим все её необходимые для надёжной эксплуатации элементы.

Какие бывают элементы кровли

как рассчитать площадь крыши двускатнойЭлементы двускатной кровли

Скат

Таким образом у двускатной крыши скат всегда имеет прямоугольную форму и сформирован двумя рядами стропил, идущих от верхней балки (конька) к элементу, называемому мауэрлат. Поэтому он укладывается по периметру фасадных стен дома. Прежде всего основное предназначение ската – избавление крыши от дождя и талой воды в оттепели. По этой причине дома оборудуют двух и более скатными крышами.

Фронтон

Передняя часть стены выше жилого уровня и выше мауэрлата. В случае двускатных кровель фронтон всегда имеет форму треугольника.

Мауэрлат

Горизонтальный силовой элемент, который фиксируется по армирующему поясу или по периметру фасадных стен по их верху. Служит опорой нижних концов стропильных ног. Если дом сложной формы (а не просто с прямоугольной коробкой) прокладывается не только по наружными стенам фасадов, но и по несущим стенам. Для предупреждения завала стен наружу в случае больших нагрузок от усиленной кровли мауэрлат дополняется нагелями с большой длиной и диаметром. Такие проложенные нагели свяжут венцы между собой.

Эркер

Часть здания, выступающая за плоскость фасада. Имеет свою отдельную кровлю, сложным образом связанную с основной.

Балки перекрытия

Этот элемент силового каркаса может относиться как к крыше, так и к потолку. Играют роль опор стропильной системы, а расстояние между балками выбирается в соответствии со стандартными размерами утеплителей.

Балки своими концами укладываются на мауэрлаты или непосредственно на верхний торец стен.

Короб для софитов

В практическом смысле короб для софитов минимизирует риск подрыва кровли во время ураганов со скоростью воздушного потока 25 и выше м/сек. В эстетическом – улучшат внешний вид скатов кровли. Материал исполнения – доски или плоский брус, в дальнейшем обшивается декоративными материалами.

Стропилины основной крыши

Известная практически всем и самая важная часть кровли. Размеры доски на стропилины лучше рассчитывать ещё на стадии проектирования дома, так как они должны соответствовать тем предельным нагрузкам, которые будут нести после обшивки крыши изнутри и снаружи утеплителями, гидроизоляцией, материалами кровли и т. п. Вверху они могут упираться в коньковую доску или в опорную раму, внизу – на проходящий по периметру опорный брус. В конструкции набора крыш используют висячий или наслонный способ монтажа

Висячие стропила

Такие стропилины применяют при возведении небольших сооружений с соответственно небольшой крышей. У них только две точки опоры: вверху могут упираться в коньковую доску, уложенную между стропил или одна к другой. Тогда нижние будут упираться в мауэрлат, с образованием простейшей фермы.

Наслонные стропила

Стропила, наслоняющиеся на любую дополнительную опору. Располагаться в наборе крыши могут где угодно и иметь вертикальное или угловое расположение.

Нарожники

Деталь, без которой невозможно обеспечить жёсткость крепления угловых стропил в случае с 4-хскатной крышей. Нижним концом устанавливаются на мауэрлат, верхним – на какой-то участок угловой стропилины. Может быт не одна, а две и даже три.

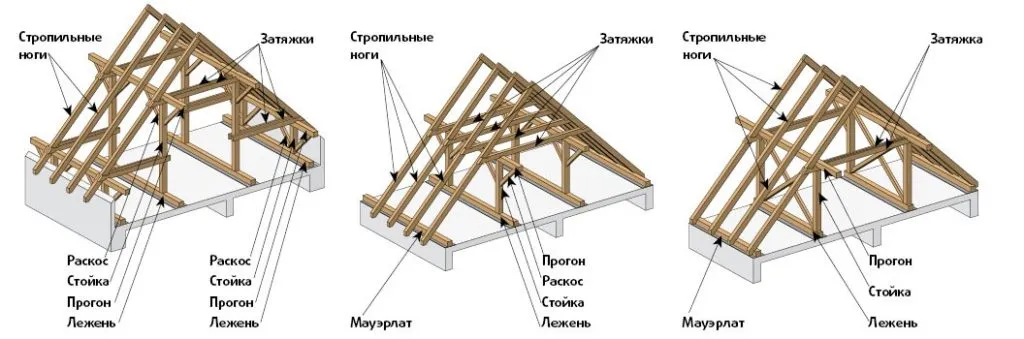

Виды стропильной системы двускатной крыши

Кровельный пирог

Так называют совокупность всех элементов кровли, обеспечивающих герметичность и надёжность крыши. В него входят:

  • Пароизоляция. Крепится на низ стропил и обеспечивает сохранность деревянных частей набора от влаги, а значит – и от гниения.
  • Контробрешётка. С её помощью получают вентиляционный зазор в подкровельном пространстве. Она также предупреждает ситуацию, когда конденсат может скопиться внутри кровли.
  • Материал для теплоизоляции. Чаще всего это минеральная вата, которая плотно укладывается между стропилами для предотвращения теплопотерь.
  • Ветрогидроизоляционная мембрана. Защищает минвату от попадания влаги в случае протечек кровли, а также предотвращает выдувание волокон утеплителя сквозняками.
  • Кровельное покрытие – верхний слой крыши, принимающий на себя основную нагрузку внешних воздействий: ветер, снег, дождь, солнечное излучение и т. д.

К кровельному пирогу относят также стропилины, обрешётку – настилаемую поверх стропилин. Выше настилается и крепится кровельный материал, а также ендовы, фартуки и рёбра.

Водостоки

Водосточный набор предназначен для водоотведения потоков воды со скатов. Его главное предназначение в том, чтобы вода не лилась на стены и фундамент и цоколь, вызывая тем самым его постепенную порчу. Состоит из множества (до 14-ти) элементов. Их материал — неподверженный коррозии листовой металл или пластиковый готовый набор. В водосточную систему входят:

  • желоба – то, что непосредственно собирает стекающую воду,
  • заглушки желобов,
  • поворотные и соединительные детали, задающие направление водного потока,
  • держатели – то, с помощью чего трубы и желоба крепятся к зданию,
  • вертикальные водоотводы – по ним вода стекает вниз, не вступая в контакт с поверхностью фасадов,
  • воронки – устройства, соединяющие желоба с вертикальными водоотводами.

Снегозащита

Внешний элемент конструкции кровли, который способен задержать сход с крыши снежной лавины после обильных снегопадов. Кроме того снегозащита позволит предотвратить повреждение водоотводящих систем от запредельных нагрузок во время весеннего таяния снегов или оттепелей. Крепится к обрешётке каркаса стропил.

Выходы за пределы кровли систем вентиляции

Изготавливаются из кровельного железа и других листовых металлов, пластика и даже керамики. Могут быть литыми, клёпанными, сварными или сцепленными в замок, что полностью зависит от предназначения узлов.

Конструкция и элементы крыши

Кроме двускатной или, как их ещё называют, щипцовой, крыши могут иметь и другие конструкции.

  • Шатровая. Не имеет горизонтального конька, у неё 4 треугольных наклонных ската. Имеет разновидность – вальмовую, у которой два противостоящих друг другу ската в форме трапеции, с коньком наверху. И два треугольных тоже противостоящих наклонных
  • Мансардная. Это разновидность двускатной, но имеет практически 4 ската с разным углом наклона от конька и значительно более сложный внутренний набор из стропил, подвесов конькового прогона, горизонтальных затяжек, стоек.
  • Пирамидальная – такую ставят на строениях с периметром в вид квадрата или над многоугольными.
  • Односкатные применяются в возведении хозпостроек или над частью здания, примыкающего одной из сторон к главному в комплексе сооружению. Является очень экономичным видом кровли, так как большого расхода материалов не требует, внутренние элементы конструкции проще, чем у остальных видов крыш, а срок службы односкатной кровли – высокий.

Конструкционные характеристики крыш

Бесспорно, существуют следующие характеристики:

  1. Имеющие чердак или бесчердачные.
  2. Плоские или скатные.
  3. По наличию надстроек в виде мезонина или слуховых окон.
  4. Геометрия — всё перечисленное выше – плоская, двускатная, многоскатная, ломаная, со слуховыми окнами, складная. Также вальмовая и полувальмовая, в виде шатра и со множеством щипцов.

Уклон. Во-первых это показатель наклона сторон крыш, измеряемые в градусах или в процентах. При этом углом наклона в градусах считают угол между скатом и верхнеэтажным перекрытием. Поэтому измерение уклона в процентах – это когда высоту крыши Н ската проецируют на перекрытие верхнего этажа L, и умножают на 100. В итоге получается следующая формула: (H/L)x100.

Таким образом, скатная крыша — это крыша, имеющая уклон более 6⁰ или 10%. Также всё, что меньше этих величин, переводит крышу в разряд плоских.

Мезонин. Представляет собой надстройку над частью невысокого одноэтажного жилого дома высоту потолков, как правило, имеет меньшую, чем на основном нижнем этаже. У мезонинов есть собственная крыша, возводимая выше общей. Типичное расположение мезонина – над центральной частью фронтона здания.

Слуховые окна. Из них попадают на кровлю, а также эти окна используются как элементы вентиляции чердаков.

Эксплуатационные характеристики

Чердак или мансарда?

Чердак под крышей бывает нежилым (тогда это просто чердак). И бывает жилым – такой чердак называется мансардой. От типа утепления мансарды зависит, будет жилой в любое время года или только в летнее – когда утеплено только перекрытие между нею и нижележащими жилыми помещениями.

Кровля неэксплуатируемая и эксплуатируемая.

Эксплуатируемая плоская крыша имеет на своей поверхности газоны, огороженные спортплощадки, зоны отдыха и даже бассейны.

Кровля

Внешняя часть крыши, на которую напрямую действуют природные факторы. Основная цель создания – защита дома от дождей, снега и прочих неблагоприятных факторов.

Фронтон. Торец двускатной крыши, часто является продолжением фасада и ограждает межскатную конструкцию крыши, делая её изолированным от внешней среды. От низа стены отделяется карнизами, облицовывается как тем же материалом, что и ниже расположенная стена, или любым другим.

Щипец, или вимперг. Треугольная верхушка торцовой стены. Как и фронтон, находится между двумя скатами с торцов. Но не отделяется от стены фасада карнизом, часто является как бы продолжением этой стены и с такой же облицовкой.

Свес крыши. продолжение ската крыши с выступом за пределы стен от 65 до 80 сантиметров. Делается с целью не допустить стекания воды во время дождей или таяния снегов по стенам дома.

Козырёк. Располагается между фронтонами и торцевыми стенами. Несёт ту же функцию, что и свес.

Карниз. Несёт ту же функцию, что и свес, однако все элементы набора крыши скрывает полностью, не давая не только проникнуть внутрь влаге и сырости, но и ограждая от проникновения нежелательной живности. Карниз называют венчающим, если он опоясывает весь периметр стен.

Элементы кровли

Конёк. Соединяет скаты, предотвращает попадания в место соединения атмосферных осадков, пыли и грязи.

Вальма. Скат, имеющий треугольную форму на крыше в 4 ската (в противоположность двум противостоящим скатам в форме трапеции, расположенных относительно вальм перпендикулярно.

Продухи. Отверстия для естественной вентиляции в скатах кровель. Бывают также расположенными под козырьками.

Ендова, или разжелобок. Жёлоб в месте, где соединяются два ската, образуя при этом внутренний угол.

Хребет (ребро) – внешний угол, образованный двумя примыкающими скатами.

Аэраторы. Продухи, применяемые сугубо в плоских кровлях.

Разуклонка. Стяжка по внутреннему периметру плоской кровли, образующая на плоскости кровли узкие уклоны, коньки и ендовы.

Подкровельные плёнки. Рулонные материалы, защищающие и усиливающие тепло- и гидроизоляционные слои.

Основной гидроизоляционный ковёр. Материалы в виде разматывающихся рулонов или мастик, которые укладываются послойно. Могут быть армированными стекловолокном или материалами на полимерной основе.

Балластная система. Метод обустройства мягкой кровли на безуклонных крышах, а также на плоских крышах, которые могут использоваться под тот или иной вид деятельности. Помогает сохранности основного гидроизоляционного ковра, дополнительно защищает его от УФ-излучения и механического износа.

Воротник. На тех элементах кровли, которые выступают за её пределы — защитный кант из склёпанного в замок листового металла.

Капельник. Подогнутый вниз стальной лист на покрытии парапетов и брандмауэрных стен. Выводит воду сплошным потоком в водосборный жёлоб.

Водосборный жёлоб. Водосток полуцилиндрической формы, выводящий собранную с кровли воду в воронки вертикальных труб водостока.

Водосточная труба – труба для дождевых стоков или для сбора талой воды.

Пример: как рассчитать площадь крыши двускатной.

Как рассчитать площадь крыши двускатнойПример расчета площади кровли

Прежде всего для примера возьмем дом из бруса, одноэтажный, габариты по мауэрлат 5м на 9,6м (параметр D). Поэтому берем свесы кровли на сторону 0,5 метра или 1 метр в сумме. Высота от мауэрлата до конька 4 метра (параметр В). Далее рассчитаем такой параметр А, он будет равен 5метров делим на 2, получаем 2,5 метра и прибавляем 0,5 метров на свес. Итого получим А=3 метра.

В конце концов площадь будет равна S=C*D? где C=√А²+В². В итоге подставим в формулу наши данные, получаем S=5*9,6=48м², где C=√3²+4²=5м. Несомненно данный расчет указан на один склон кровли. Поэтом умножаем полученное значение на 2, получаем 96м2.

Однако стоит учитывать, что для разного типа покрытия кровли существуют свои коэффициенты на подрезку.

Несущие конструкции крыш

Стропильная система

Конструкция, воспринимающая и противостоящая всем видам нагрузок, равномерно передающимися этой системой на все стены здания. Отдельные элементы этой конструкции носят название ферм.

Стропила (Стропильные ноги)

Части ферм, на которые падают любые виды нагрузок от кровли и сопутствующих ей элементов. Подразделяются на висячие, не имеющие промежуточной опоры и опираются только одна на другую в верхней части у конька; и наклонные – опирающиеся на нижние концы стропилин и их средние участки.

Конёк

Под кровлей это горизонтальный брус для соединения стропильных ферм.

Коньковая схватка

Прежде всего используют металлический уголок, с помощью которых стропила крепятся к коньку.

Стойка

Короткий брус для поддержки стропильной ноги и с опорой на затяжку. По этой причине разгружает стропила, а в мансардных помещениях помогает в формировке стен.

Бабка

Стойка в центре стропил, опирающаяся в конёк

Подкос

Наклонная стойка, снимающая нагрузки со стропилин.

Ригель

Короткая доска или брус, соединяющая стропильные ноги и увеличивающая жёсткость ферм, не дающая стропильным ногам разъехаться под нагрузкой.

Затяжка

Устройство, соединяющее стропильные ноги между собой, с опорой на мауэрлат и лежни ( в этом её главное отличие от ригеля).

Кобылка

Накладка на низ стропила, удлиняющая его и позволяющая сформировать свес для защиты стен от потоков дождя.

Слега

Деревянная направляющая, вдоль которой крепятся черепица.

Основание кровли

Обрешётка для укладки на неё кровли.

Черновой настил

Настланные и прибитые непосредственно к стропилам доски, Дсп, ДВП и вообще любые виды плит, исполняющих роль основы для материалов, составляющих гидроизоляцию. Кроме того, играют роль основания для закрепления на нём контробрешётки.

Обрешётина

Деталь контробрешётки, сделанная из древесины хвойных пород, без сучков и обзола, не ниже 2-го сорта, с размерами сечения не менее 30 х 50 мм. На такие обрешётины укладывают натуральную черепицу.

Спасибо Вам за то, что дочитали данную статью. Мы надеемся, что смогли Вам помочь узнать получше как рассчитать площадь крыши двускатной. Прошу Вас оставлять комментарии — ведь нам важно Ваше мнение.

Как рассчитать сколько нужно металлочерепицы на крышу?


Расчет количества металлочерепицы на крышу зависит от нескольких факторов, таких как площадь крыши, угол наклона крыши, тип металлочерепицы и размеры листов. Вот шаги, которые помогут вам рассчитать количество металлочерепицы на крышу:

  1. Измерьте площадь крыши в квадратных метрах. Это можно сделать, измерив длину и ширину крыши, умножив эти значения их друг на друга.

  2. Определите угол наклона крыши. Это важно, потому что угол наклона влияет на количество металлочерепицы, которое необходимо для покрытия крыши. Чем больше угол наклона крыши, тем больше площадь крыши, которая будет покрыта одним листом металлочерепицы.

  3. Определите тип металлочерепицы, который вы планируете использовать. Разные типы металлочерепицы могут иметь разные размеры листов, а следовательно, различное количество листов потребуется для покрытия крыши.

  4. Определите размеры листов металлочерепицы. Это можно сделать, посетив сайт производителя или посоветовавшись с продавцом.

  5. Рассчитайте количество листов металлочерепицы, необходимых для покрытия крыши. Для этого разделите площадь крыши на площадь одного листа металлочерепицы. Например, если площадь крыши составляет 100 квадратных метров, а площадь одного листа металлочерепицы составляет 1 квадратный метр, то для покрытия крыши понадобится 100 листов металлочерепицы.

  6. Добавьте дополнительные листы металлочерепицы на случай ошибки при установке или для запаса на будущее. Рекомендуется прибавить к количеству листов металлочерепицы еще около 5-10% для таких целей.

Результаты расчетов могут отличаться в зависимости от конкретных условий, поэтому рекомендуется проконсультироваться с профессиональным кровельщиком, чтобы получить более точный расчет кол

…чества металлочерепицы на крышу.

  1. Учтите сложности конструкции крыши. Если крыша имеет сложные формы, выступы, дымоходы и т.д., то для покрытия такой крыши может потребоваться больше листов металлочерепицы, чем для простой крыши с одним скатом.

  2. Проверьте результаты расчета с помощью специализированных онлайн-калькуляторов, которые могут помочь вам рассчитать количество необходимой металлочерепицы на крышу.

Важно помнить, что расчет количества металлочерепицы на крышу — это только первый шаг в процессе установки металлочерепицы. После того, как вы рассчитали количество необходимой металлочерепицы, следующим шагом будет правильно установить ее на крышу, следуя инструкциям производителя и рекомендациям профессионального кровельщика.
