Труба полипропиленовая ГОСТ: характеристики, назначение и водопроводные особенности

Интересуетесь полипропиленовыми трубами? Узнайте об их характеристиках, соответствии ГОСТу, и области применения в нашей новой публикации. Откройте для себя все преимущества труб полипропиленовых ГОСТ и их предназначение для водопроводных систем.

Стандартизация является основополагающим фактором в формировании качества изделий, которые выпускаются промышленностью. Полимерные коммуникации не являются исключением. Их производство также регламентируется ГОСТами на трубы (полипропиленовые, поливинилхлоридные, полиэтиленовые и другие). В нормативных документах отражаются основные требования к изделиям, их характеристики и технические параметры.

Полипропиленовые трубы бывают самых разных видов и размеров, но каждый из них производится согласно ГОСТуПолипропиленовые трубы бывают самых разных видов и размеров, но каждый из них производится согласно ГОСТу

Содержание

  • 1 Категории полипропиленовых изделий
  • 2 ГОСТ на трубы из полипропилена для отопления и водоснабжения
  • 3 Труба полипропиленовая для канализации: ГОСТ
  • 4 Требования к изделиям из полипропилена по ГОСТ Р 52134
  • 5 Размеры водопроводных труб
  • 6 Проведение испытаний труб и фитингов
  • 7 Технические требования к канализационным коммуникациям по ГОСТу
  • 8 Параметры фасонных элементов в соответствии со стандартом
  • 9 Маркировка и требования к сырью изделий для канализации
  • 10 Армированные коммуникации для отопления

Категории полипропиленовых изделий

Выделяют такие категории изделий:

  • PN10: имеют тонкие стенки, предназначены для холодного водоснабжения температурой до 20 °С (возможно повышение до 45 °С) при давлении 1 тыс. кПа;
  • PN20: универсальные, предназначены для горячих трубопроводов с температурой до +80 °С при давлении 2 тыс. кПа;
  • PN25: армированные фольгой из алюминия, предназначены для водоснабжения, отопления температурой до +95 °С при давлении 2500 кПа;
  • канализационные полипропиленовые коммуникации и фитинги;
  • трубы, армированные стекловолокном: применимы для всех систем.

Полипропиленовая труба отличается небольшим весом при достаточно высокой прочности, максимальной простотой монтажа, для которого используются специальные фитинги, гладкостью поверхности, отличными гидравлическими свойствами, устойчивостью к механическим нагрузкам. Армированные коммуникации применимы в сетях с очень высокими температурами.

ГОСТ на трубы из полипропилена для отопления и водоснабжения

Качественные показатели и область применения полипропиленовой трубы отражены в нескольких нормативных документах (ГОСТ ). Основным из них является ГОСТ Р 52134, который вступил в силу в 2003 году.

Соблюдение ГОСТов необходимо при производстве труб, необходимо, от этого зависит качество и характеристики изделийСоблюдение ГОСТов необходимо при производстве труб, необходимо, от этого зависит качество и характеристики изделий

Обратите внимание! Стандарт регулирует качество и определяет основные параметры трубы, выполненной из разных термопластичных материалов. Кроме того, документ содержит требования к соединительным элементам и фитингам, которые используются в сетях отопления и водоснабжения.

ГОСТ касается коммуникаций из полиэтилена (РЕ, ПЭ), поливинилхлорида (непластифицированного НПВХ и хлорированного ХПВХ), полибутена (РВ, ПБ), сшитого полиэтилена (ПЭ-С, РЕ-Х), а также полипропилена с его сополимерами:

  • гомополимером (кириллицей/ латиницей: ПП-Г/РР-Н);
  • блоксополимером (латиницей/кириллицей: РР-В/ПП-Б);
  • рандомсополимером (кириллицей/ латиницей: ПП-Р/РР-R).

В ГОСТ установлены размеры трубы, а также показатели, которые определяют их срок службы. К таким относятся:

  • длительная прочность;
  • величины температуры и давления;
  • запас прочности в коэффициентном представлении.

Документ содержит методику расчета минимального значения толщины стенки изделия исходя из длительной прочности материала и условий эксплуатации. В ГОСТе на полипропиленовые трубы для водоснабжающих сетей и систем отопления представлены методы испытаний изделий, которые позволяют проводить их достоверную оценку.

Труба полипропиленовая для канализации: ГОСТ

На канализационные коммуникации и фитинги существует ГОСТ 32414 от 2013 года. Согласно стандарт,у максимальное увеличение среднего наружного диаметра по сравнению с номинальным для труб с диаметром от 32 до 63 мм составляет 0,3 мм, от 75 до 125 – 0,4 мм, 160 мм – 0,5 мм, 200 мм – 0,6 мм.

Трубы для канализации также различаются толщиной стенок и диаметром, чем выше нагрузка на систему — тем больше должны быть эти параметрыТрубы для канализации также различаются толщиной стенок и диаметром, чем выше нагрузка на систему — тем больше должны быть эти параметры

ГОСТ устанавливает диапазоны значений средней толщины стенки для труб разного номинального диаметра. Так, для изделий диаметром 32-50 мм это значение варьируется от 1,8 до 2,2 мм (канализационные трубы серии S 16 и S 20), для иных труб параметры даны в таблице.

Таблица 1

Для серии S 16, *10-1 мм Диаметр Для серии S 20, *10-1 мм
20-24 63 мм 18-22
23-28 75 мм 19-23
25-30 80 мм 20-24
28-33 90 мм 22-27
32-38 100 мм 25-30
34-40 110 мм 27-32
39-45 125 мм 31-37
49-56 160 мм 39-45
62-71 200 мм 49-56

Если полипропиленовые изделия для сетей канализации изготавливаются с фаской, то ее угол должен составлять 15-45 градусов к оси трубы. Предельное отклонение длины коммуникаций в большую либо меньшую сторону не более 10 мм.

Требования к изделиям из полипропилена по ГОСТ Р 52134

По ГОСТу на полипропиленовые трубы для отопления или водоснабжения к изделиям существуют такие общие требования:

  • поперечный срез круглой формы;
  • отнесение к напорному типу;
  • применение на производстве, в жилых и нежилых зданиях;
  • возможность транспортировки теплоносителя, технической и питьевой воды.

Кроме того, и наружная, и внутренняя поверхности трубы должны быть абсолютно гладкими с допускаемым наличием продольных полос и волн, которые не влияют на общий диаметр. Необходимо также, чтобы окраска коммуникаций водоснабжения или отопления была равномерной без посторонних включений, полос, разводов и трещин. Цвет коммуникаций указан в нормативном документе на изделие.

Обратите внимание! По ГОСТу полипропиленовые трубы могут выпускаться с диаметрами 1-160 см.

ГОСТу должен соответствовать внешний вид труб и даже их цветГОСТу должен соответствовать внешний вид труб и даже их цвет

Если наружный диаметр до 16 см, то они поставляются в бухтах, намотанными на катушку либо в виде прямых отрезков. Трубы диаметром 18 см и выше выпускаются в прямых отрезках, длина которых до 24 метров.

Размеры водопроводных труб

ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.

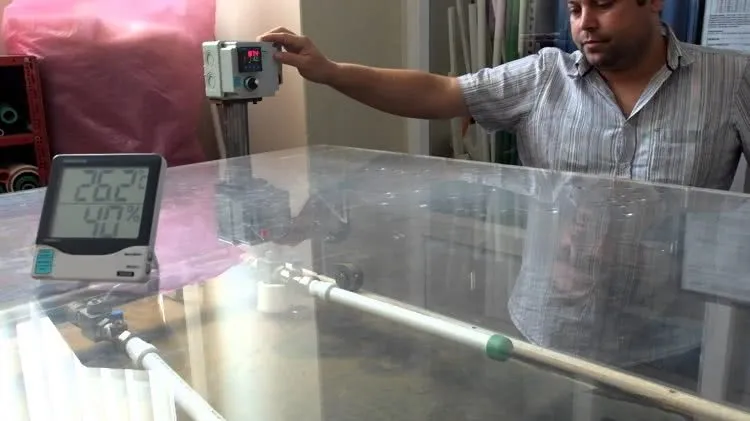

При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.

Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

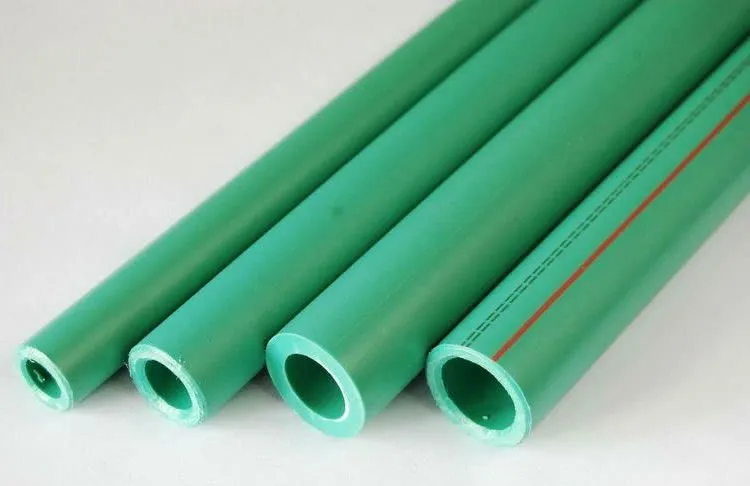

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделияВажным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия

Проведение испытаний труб и фитингов

Проверка стойкости трубы при неизменном внутреннем давлении проводится при условиях, представленных в таблице.

Таблица 2

Температура в °С 20 95
Полипропиленовая труба определенного типа Начальное напряжение в трубной стенке в МПа
РР-R 16 4,2 3,8 3,5
РР-В 16 3,4 3,0 2,6
РР-Н 21 5,0 4,2 3,5
Время испытаний, ч не меньше 1 не меньше 22 не меньше 165 не меньше 1000

Термическая стабильность при температуре 110 °С и составляет 8760 часов при значениях начального напряжения в стенке:

  • для РР-R: 1,9 МПа;
  • для РР-В: 1,4 МПа;
  • для РР-Н: 1,95 МПа.

Изменение длины коммуникаций при нагреве не должно превышать 2%. Испытания проводятся при условиях, указанных в таблице №2.

Таблица 3

Тип изделия Температура в °С Время в минутах Толщина стенки в миллиметрах
РР-Н и РР-В 150 (отклонение ±2) 240 (отклонение ±5) более 16
120 (отклонение ±2) 8-16
РР-R 135 (отклонение ±2)
60 (отклонение ±2) менее 8

Стандарт устанавливает значение относительного удлинения при разрыве, который для полипропиленовых изделий всех типов составляет не меньше 200%.

Обратите внимание! Изменение ПТР труб в сравнении с подобным значением исходного материала должен быть не больше 30%, непрозрачность – менее 0,2%.

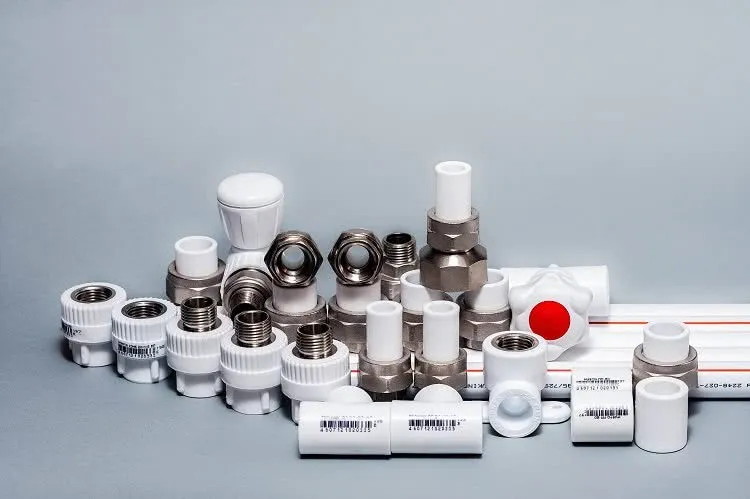

Виды и размеры фитингов для соединения ПП-труб также определяются ГОСТомВиды и размеры фитингов для соединения ПП-труб также определяются ГОСТом

По ГОСТу полипропиленовые фитинги бывают нескольких видов. В общем случае полимерные элементы делятся на компрессионные, прессовые, фланцевые, резьбовые (с наличием эластичных уплотнений).

Технические требования к канализационным коммуникациям по ГОСТу

Полипропиленовая труба (канализационная) по документу 32414 должна обладать характеристиками, которые приведены в таблице.

Таблица 4

Показатель Единица измерения Значение
Ударная прочность (для РР при температуре 0 °С, для РР-Н – 23 °С) TIR≤10% TIR ≤ 10%
Ударная прочность для полипропилена сополимера при 0 °С (ступенчатый метод) H50≥1 м (не больше 1 разрушения при падении груза с высоты ≤50м) Н50 ≥ 1 м (не больше 1 разрушения при падении груза с высоты ≤ 50 см)
Ударная прочность (по Шарпи) не больше 10 %
Изменение длины коммуникаций для канализации после нагрева не больше 2 %
Изменение ПТР – показателя текучести расплава не больше 0,2 г/10 мин

Фитинги и другие фасонные элементы должны обеспечивать водонепроницаемое соединение без протечек при давлении 0,5 МПа в течение четверти часа, при 0,1 МПа – в течение 5 минут. Проверка изделий также проводится при циклическом действии повышенных значений температуры. Так, прогиб коммуникаций для канализации с диаметром ≤ 50 миллиметров должен составлять не больше 3 мм, а для трубы > 50 миллиметров – не больше 5% от диаметра изделия.

Испытания полипропиленовых труб проводятся в условиях, указанных в нормативных документахИспытания полипропиленовых труб проводятся в условиях, указанных в нормативных документах

Параметры фасонных элементов в соответствии со стандартом

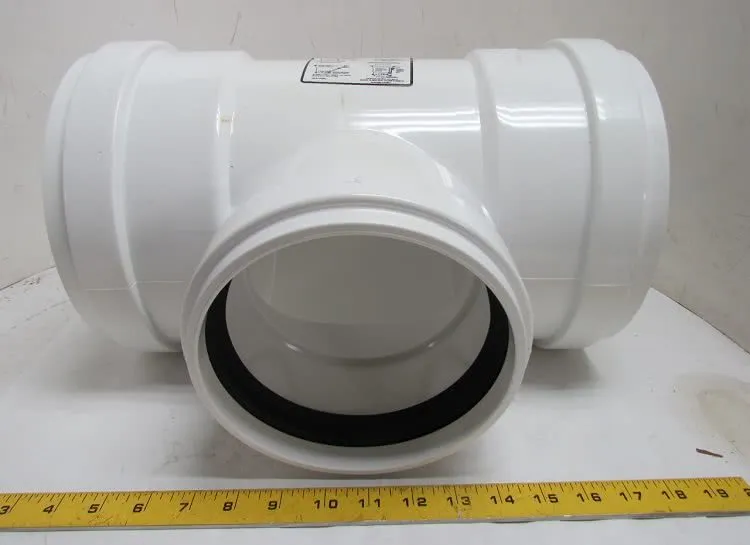

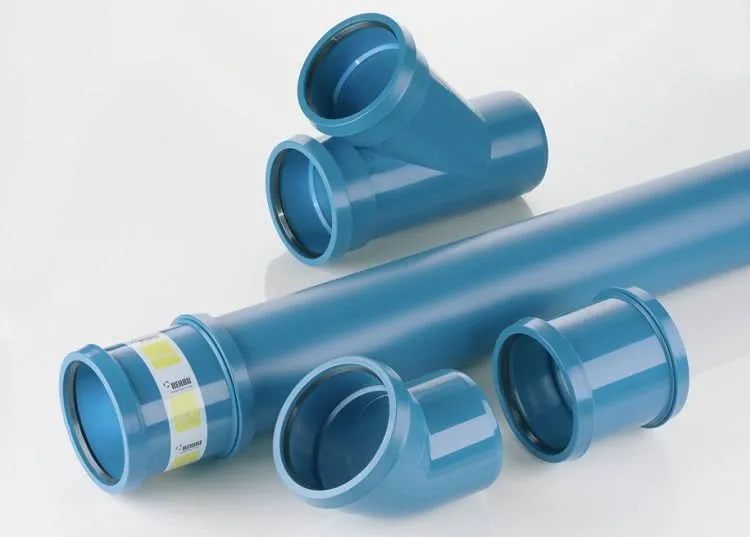

ГОСТ 32414 определяет требования к размерам фасонных элементов для канализации. К ним относятся:

  • отвод (раструб-раструб, трубный конец-раструб, согнутый с определенным радиусом и сварной из отрезков трубы);
  • тройник (раструб-раструб-раструб, трубный конец-раструб-раструб, согнутый с определенным радиусом);
  • крестовина (обычная, двухплоскостная);
  • переходной патрубок;
  • муфта (надвижная, двухраструбная);
  • ревизии;
  • патрубок для сварки встык;
  • заглушка.

Углы элементов для канализации могут соответствовать значениям из таблицы №4.

Таблица 5

Угол Отвод Тройник Крестовина
87,5-90° + + +
67,5° + + +
45° + + +
30° +
22,5° +
15° +

Документ допускает уменьшение значения толщины стенки трубного конца либо корпуса до 5% с условием, что среднее арифметическое этих параметров для противоположных стенок будет не меньше значений, приведенных в ГОСТ.

Фитинги для канализации должны точно соответствовать размеру соединяемых труб, чтобы стыки были герметичнымиФитинги для канализации должны точно соответствовать размеру соединяемых труб, чтобы стыки были герметичными

Обратите внимание! Переходные фасонные элементы предназначаются для стыковки трубопроводов с разными размерами. В этом случае конструктивно предусматривается плавное изменение толщины стенки.

Для сборных фасонных элементов, кроме раструбов и трубных концов, это изменение может носить локальный характер и выполняться при изготовлении изделия.

Маркировка и требования к сырью изделий для канализации

Фасонные элементы, трубы и фитинги изготавливаются из полипропилена блоксополимера либо полипропилена гомополимера с включением добавок (стабилизаторов, пигментов). Значение ПТР при 230 °С/2,16 кг должен быть менее 3,0 г/10 мин.

Материал фасонных элементов и труб для сварки встык подлежит классификации по ПТР:

  1. Текучесть расплава ≤ 0,1 г/10 мин – класс А;
  2. От 0,3 г/10 мин до 0,6 г/10 мин – класс В;
  3. От 0,6 г/10 мин до 0,9 г/10 мин – класс С;
  4. От 0,9 г/10 мин до 1,5 г/10 мин – класс D.

При этом сварке встык подлежат канализационные трубы и фасонные элементы, которые относятся к одному или соседнему классу ПТР. При производстве допускается добавление материала, перерабатываемого повторно. Для изготовления уплотнительных колец применяется резина.

Трубы и фитинги маркируются с наружной стороны. Если для этого используется метод термотиснения, то на глубину вдавливания накладывается ограничение в 0,25 мм. Маркировка труб канализации производится с интервалом 1 метр и менее. Она содержит информацию об изготовителе (товарный знак либо наименование), условное обозначение изделия и дату изготовления.

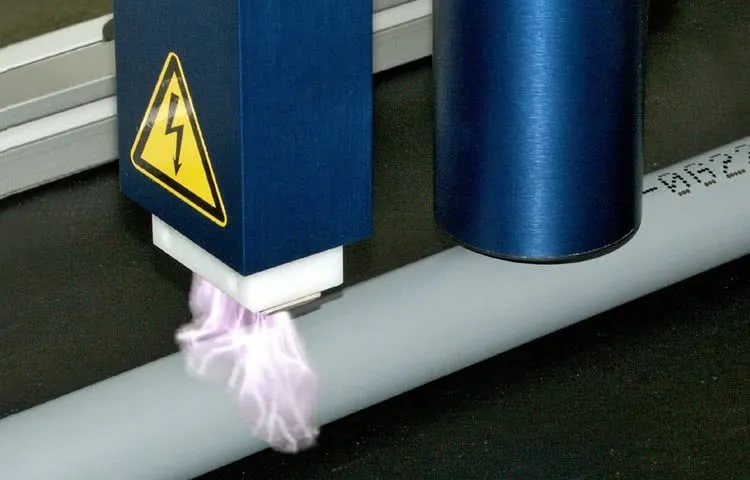

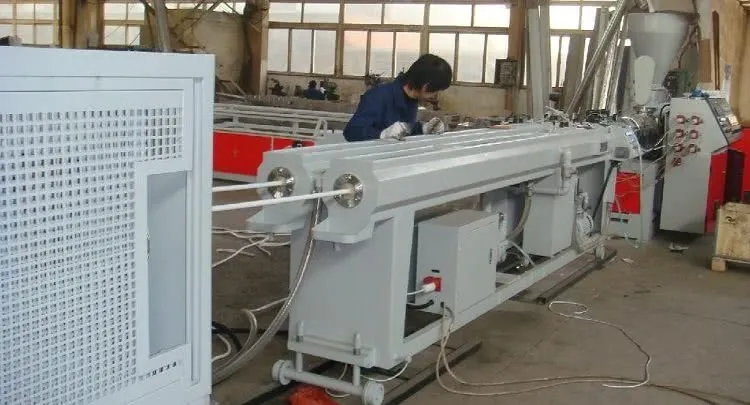

Необходимая информация наносится на внешнюю сторону трубы при помощи специального оборудованияНеобходимая информация наносится на внешнюю сторону трубы при помощи специального оборудования

Если коммуникации имеют длину не менее одного метра, то они могут маркироваться ярлыками-наклейками. На изделиях для сварки встык приводится класс по ПТР.

Армированные коммуникации для отопления

При устройстве отопления особое внимание необходимо уделить армированным полипропиленовым трубам. ГОСТ Р 52134 определяет толщину изделий, что приводит к возникновению необходимости оптимизации содержания добавок (при армировании стекловолокном). Для этого необходимо учитывать, что фиброволокно внутреннего слоя не должно нарушать гигиенические нормы и не ухудшать надежность сварочного соединения.

Обратите внимание! Коммуникации, армированные стекловолокном, отличаются монолитностью, низким тепловым расширением и повышенной жесткостью, что позволяет их использование с меньшими диаметрами.

Применение алюминиевой фольги может осуществляться несколькими способами:

  • размещение в середине трубной стенки;
  • размещение вблизи внешней поверхности и соединение клеевым способом;
  • использование перфорированной фольги в середине трубной стенки.

Последний способ позволяет получить монолитное соединение с полимером, что улучшает параметры готового изделия. При использовании неперфорированной фольги конструкция имеет многослойную структуру.

Полипропиленовые коммуникации являются отличной альтернативой металлическим благодаря своим высоким прочностным и эксплуатационным характеристикам. Использование армирования наделяет трубы качествами, позволяющими эффективно включать их в трубопроводы отопления.

Как подобрать диаметр полипропиленовые трубы для отопления?


Выбор диаметра полипропиленовой трубы для отопления зависит от нескольких факторов, включая:

  1. Объем потока теплоносителя — чем больше объем потока, тем больший диаметр трубы требуется для достижения нужной скорости потока.

  2. Длина трубы — чем больше длина трубы, тем больший диаметр требуется, чтобы уменьшить сопротивление потоку и сохранить нужную скорость потока.

  3. Тип системы — различные типы систем отопления имеют разные требования к диаметру трубы. Например, системы с тепловыми насосами и системы с газовыми котлами могут иметь разные требования к диаметру труб.

  4. Расстояние между радиаторами — если расстояние между радиаторами большое, то может потребоваться больший диаметр трубы, чтобы компенсировать потери давления и доставить достаточное количество теплоносителя до радиатора.

В общем случае, для системы отопления среднего размера с газовым котлом, диаметр полипропиленовой трубы должен быть не менее 20 мм. Однако, для точного определения оптимального диаметра трубы рекомендуется обратиться к профессиональному инженеру-отопленику, который сможет оценить все факторы и подобрать наиболее подходящий вариант для вашей системы отопления.
